Gamme de transformateurs économiques pour C.I., fabriqués par OEP en Angleterre. Les modèles A262 et Z3003E sont fournis sans boîtier de blindage, ceux-ci étant disponibles en option. Les modèles de la série Z218 sont équipés de boîtiers de blindage en mu-métal, tandis que les Z1604 et E187A sont non blindés.
Les données complètes et des notes d'application pour chaque type sont disponibles sur le site web OEP à l'adresse www.oep.co.uk ou auprès de l'assistance technique Canford.

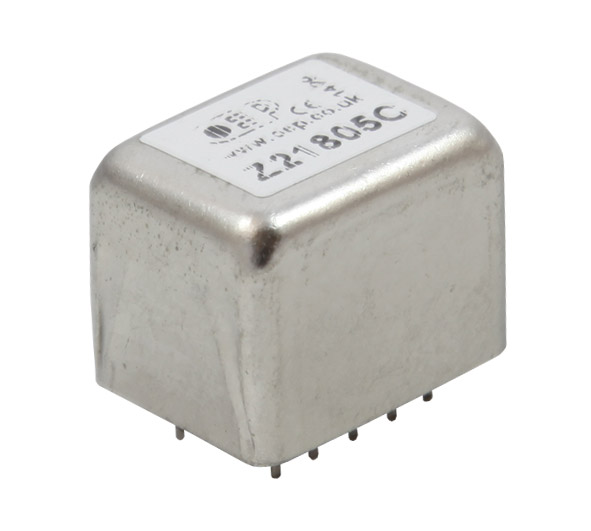

Z21805C
Adapté aux étages d'entrée microphone optimisés pour une impédance source faible (500-1000 ohms), typique des transistors bipolaires à basse Rbb et des amplis-op tels que le LT1208. Il peut également servir dans des entrées de niveau ligne lorsqu'il est utilisé dans des circuits d'entrée actifs en mode courant. Donne un taux de 1:2, réglé à 0,5. Dimensions : 19,5 (L) x 16,0 (l) x 14,95 (h. au-dessus du C.I.) mm.

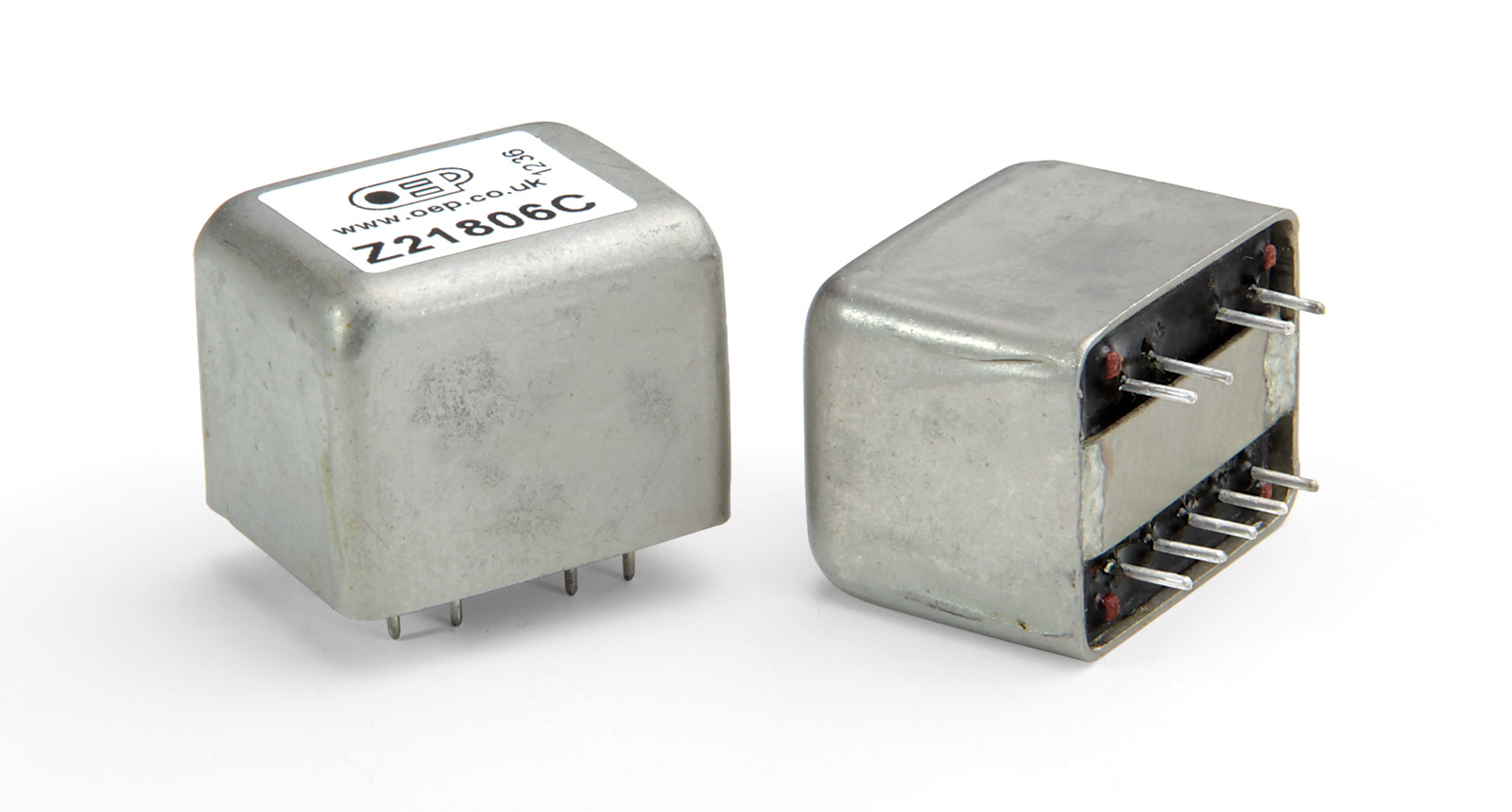

Adapté aux étages d'entrée de niveau ligne utilisant le mode courant ou la technique du "champ nul". Cela élimine la plupart des artefacts normalement associés aux transformateurs audio tout en conservant le blocage souhaitable des parasites HF par isolation galvanique. Donne un taux de 1:1. Dimensions : 19,5 (L) x 16,0 (l) x 14,95 (h. au-dessus du C.I.) mm.

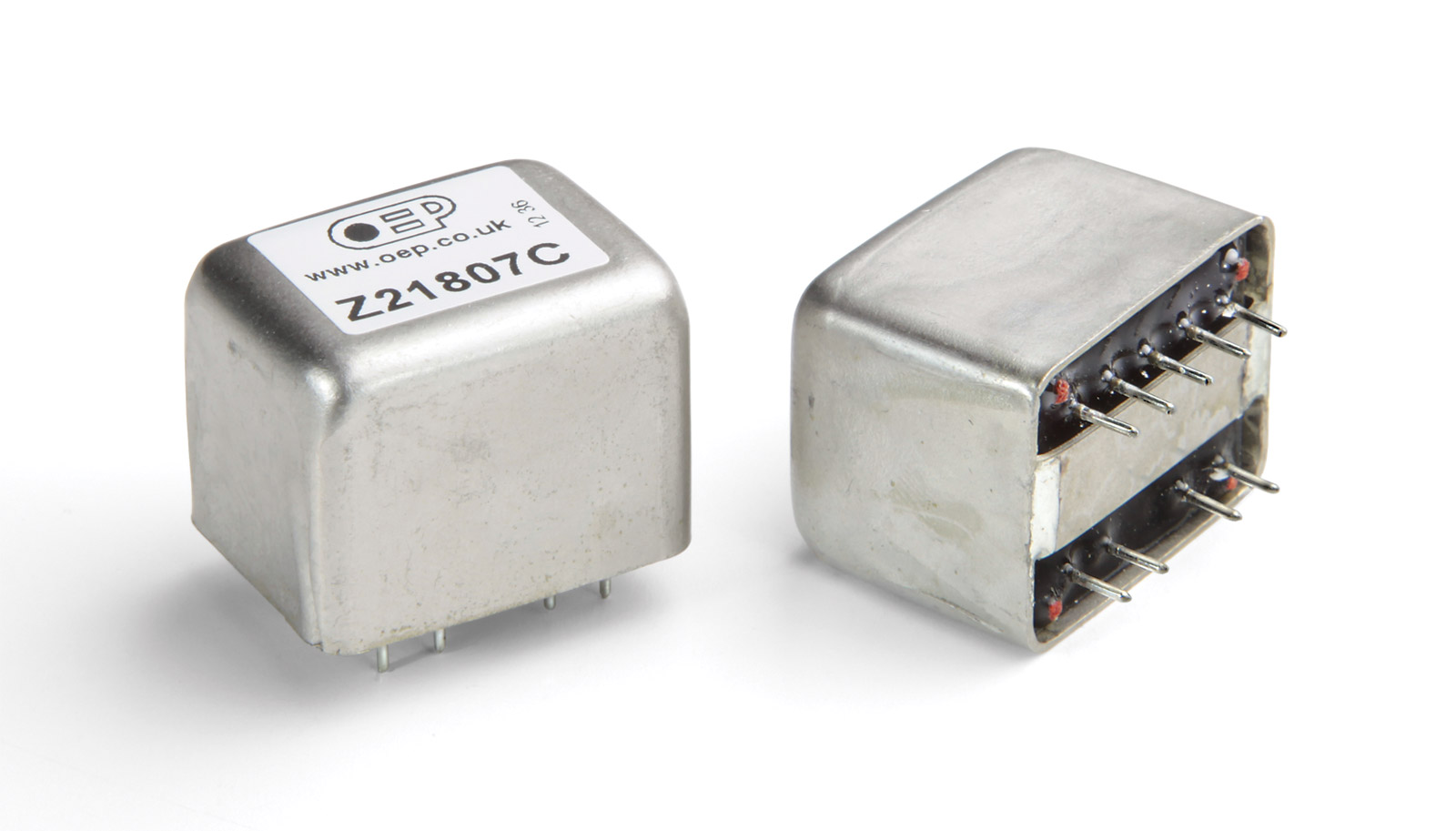

Adapté aux étages d'entrée de niveau ligne (pontage 10 k - 20 kohms). Donne un taux de 1:0.5+0.5. Dimensions : 19,5 (L) x 16,0 (l) x 14,95 (h. au-dessus du C.I.) mm.

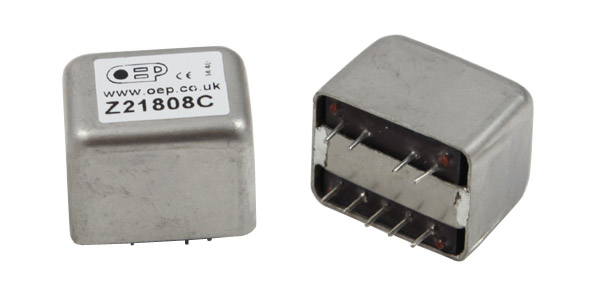

Adapté aux étages d'entrée microphone optimisés pour une impédance source moyenne (environ 5 kohms), typique des transistors bipolaires à Rbb moyenne et des amplis-op tels que le NE5534. Il peut également servir dans des entrées de niveau ligne lorsqu'il est utilisé dans des circuits d'entrée actifs en mode courant. Donne un taux de 1:6, réglé à 1:1.8. Dimensions : 19,5 (L) x 16,0 (l) x 14,95 (h. au-dessus du C.I.) mm.

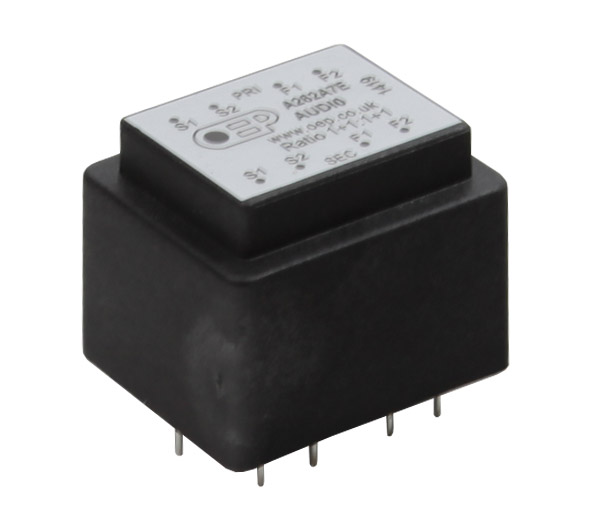

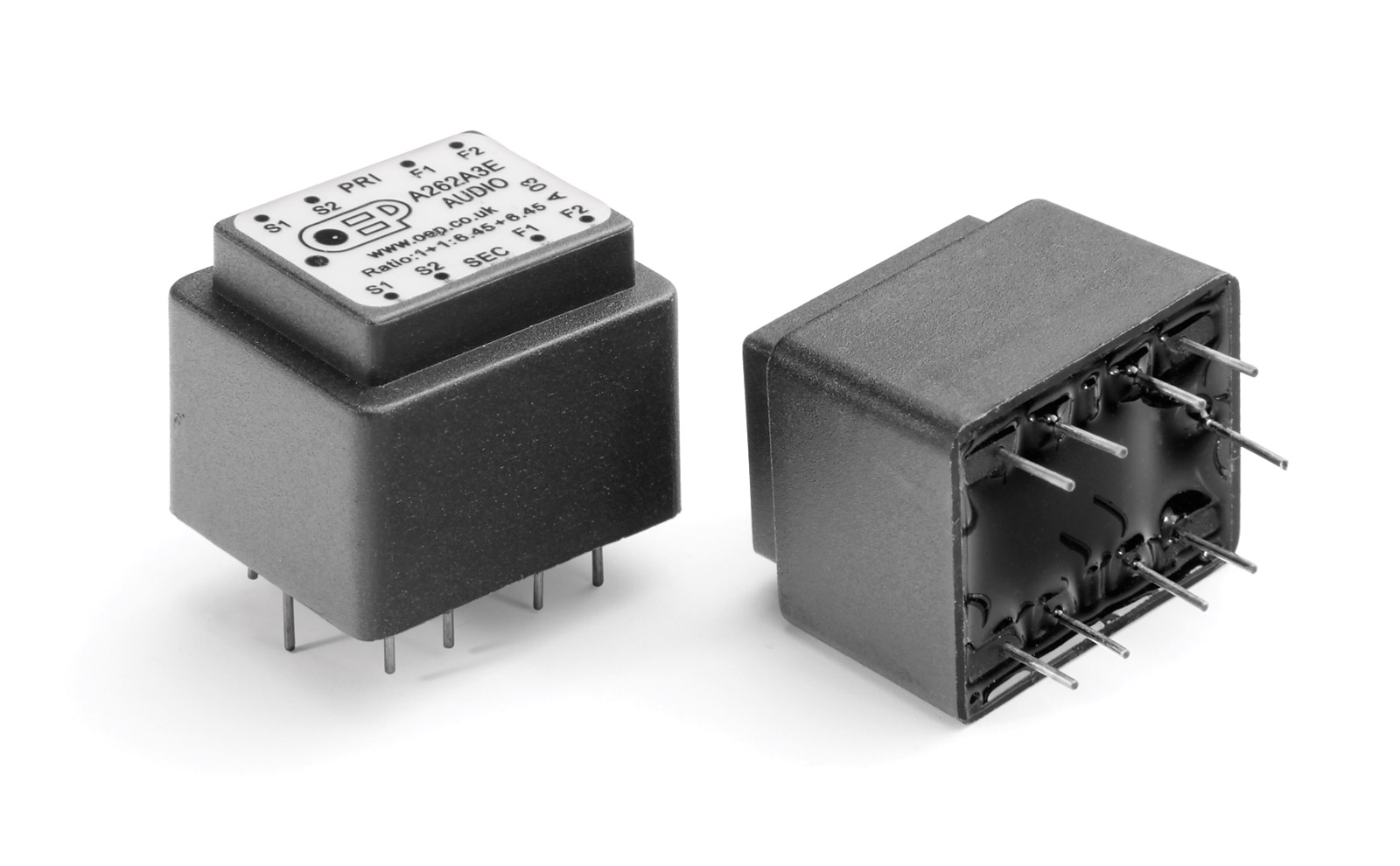

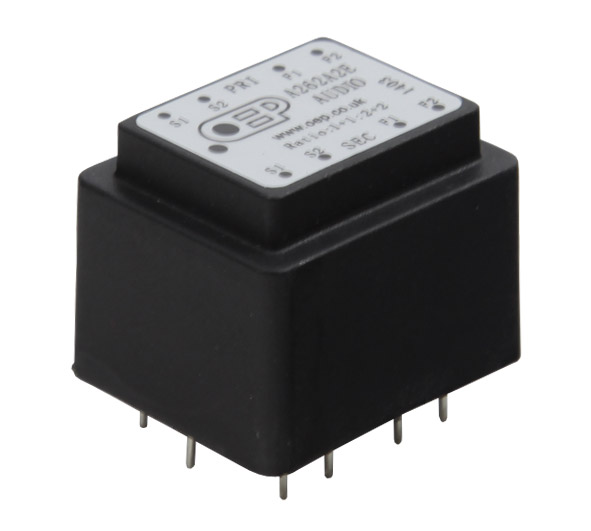

Transformateurs audio à usage général. Les caractéristiques sont les suivantes : montage sur circuit imprimé, haute performance miniature, écran de feuille inter-bobinage, puissance maximale : 100mW @ 300Hz, 2,5mW @ 50Hz, écran en métal mou disponible en tant qu'accessoire. Plus de détails dans le tableau ci-dessous.
Pontage de ligne ou transformateur de sortie, détails dans le tableau ci-dessous.
Transformateur d'entrée ligne, détails dans le tableau ci-dessous.
Transformateur d'entrée ligne, détails dans le tableau ci-dessous.
Caractéristiques
