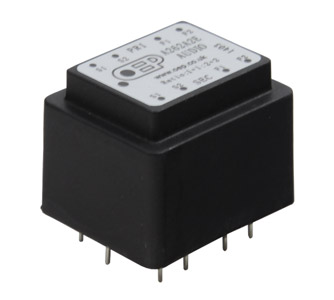

OEP A262A2E TRANSFORMATEUR audio analogique, CI, utilisation universelle

Code stock
23-054
Marque
OEP (Oxford Electrical Products)
Référence produit
  • A262A2E
OEP A262A2E TRANSFORMATEUR audio analogique, CI, utilisation universelle
OEP A262A2E TRANSFORMATEUR audio analogique, CI, utilisation universelle

OEP - TRANSFORMATEURS AUDIO

Gamme de transformateurs économiques pour C.I., fabriqués par OEP en Angleterre. Les modèles A262 et Z3003E sont fournis sans boîtier de blindage, ceux-ci étant disponibles en option. Les modèles de la série Z218 sont équipés de boîtiers de blindage en mu-métal, tandis que les Z1604 et E187A sont non blindés.
Les données complètes et des notes d'application pour chaque type sont disponibles sur le site web OEP à l'adresse www.oep.co.uk ou auprès de l'assistance technique Canford.


Z21805C

Adapté aux étages d'entrée microphone optimisés pour une impédance source faible (500-1000 ohms), typique des transistors bipolaires à basse Rbb et des amplis-op tels que le LT1208. Il peut également servir dans des entrées de niveau ligne lorsqu'il est utilisé dans des circuits d'entrée actifs en mode courant. Donne un taux de 1:2, réglé à 0,5. Dimensions : 19,5 (L) x 16,0 (l) x 14,95 (h. au-dessus du C.I.) mm.


Z21806C

Adapté aux étages d'entrée de niveau ligne utilisant le mode courant ou la technique du "champ nul". Cela élimine la plupart des artefacts normalement associés aux transformateurs audio tout en conservant le blocage souhaitable des parasites HF par isolation galvanique. Donne un taux de 1:1. Dimensions : 19,5 (L) x 16,0 (l) x 14,95 (h. au-dessus du C.I.) mm.


Z21807C

Adapté aux étages d'entrée de niveau ligne (pontage 10 k - 20 kohms). Donne un taux de 1:0.5+0.5. Dimensions : 19,5 (L) x 16,0 (l) x 14,95 (h. au-dessus du C.I.) mm.


Z21808C

Adapté aux étages d'entrée microphone optimisés pour une impédance source moyenne (environ 5 kohms), typique des transistors bipolaires à Rbb moyenne et des amplis-op tels que le NE5534. Il peut également servir dans des entrées de niveau ligne lorsqu'il est utilisé dans des circuits d'entrée actifs en mode courant. Donne un taux de 1:6, réglé à 1:1.8. Dimensions : 19,5 (L) x 16,0 (l) x 14,95 (h. au-dessus du C.I.) mm.


A262A7E, A262A3E, A262A2E

Transformateurs audio à usage général. Les caractéristiques sont les suivantes : montage sur circuit imprimé, haute performance miniature, écran de feuille inter-bobinage, puissance maximale : 100mW @ 300Hz, 2,5mW @ 50Hz, écran en métal mou disponible en tant qu'accessoire. Plus de détails dans le tableau ci-dessous.


Z3003E

Pontage de ligne ou transformateur de sortie, détails dans le tableau ci-dessous.


E187A

Transformateur d'entrée ligne, détails dans le tableau ci-dessous.


Z1604

Transformateur d'entrée ligne, détails dans le tableau ci-dessous.

Caractéristiques

A262A7E A262A3E A262A2E Z3003E E187A Z1604
Type Audio à usage général Pontage ou sortie de ligne Entrée niveau ligne Entrée niveau ligne
Dimensions (L x W x H) mm 28 x 23 x 22 28 x 23 x 22 28 x 23 x 22 32 x 27 x 15 19 x 16 x 16 18 x 18 x 15
Taux de rotation 1+1:1+1 1+1:6.45+6.45 1+1:2+2 1+1:2 1:.5+.5 1:.5+.5
Distortion (THD) <1% at: 100mW @ 300Hz <1% at: 100mW @ 300Hz <1% at: 100mW @ 300Hz <1% @ +20dBu <1%@ 20Hz 2mW En dessous de la saturation <0.02%
1mW @ 30Hz 1mW @ 30Hz 1mW @ 30Hz (Primaires en série) à 2mW dans 600ohms <1% à 60 Hz
Impédance de la source 600/2k4ohms 150/600ohms 150/600ohms 2.5k/10kohms 600ohms 600ohms
Impédance de charge optimale 600/2k4ohms 6.25k/25kohms 600/2.4kohms 10kohms 600ohms C.T. 600ohms C.T.
Réponse en fréquence 30Hz-35kHz ±1.5dB 30Hz-25kHz ±1.5dB 30-35kHz ±1.5dB 20Hz-20khz ±0.2dB 200Hz-15kHz 2mW: 60Hz-25kHz ±0.5dB
0.2mW: 30Hz-25kHz ±0.7dB
Balance >70dB >60dB >70dB >60dB @ 10kHz >60dB >65dB
Résistance CC 42ohms 10ohms 9.6ohms 870+1187ohms 69ohms 109ohms
(de chaque primaire)
Résistance CC 58ohms 535/605ohms 55ohms 2010ohms 97ohms 64+69ohms
(de chaque secondaire)
Isolation 1kV 1kV 1kV 1500V DC 500V DC >1.5kV
(entre les enroulements)
Applications Entrée, sortie et inter-étage Pontage haute impédance Ligne bas niveau Ligne bas niveau
