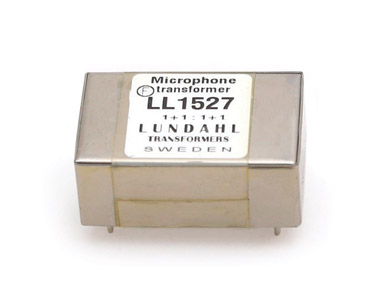

LUNDAHL LL1527 TRANSFORMATEUR AUDIO ANALOGIQUE CI, entrée micro

Code stock
23-101
Marque
Lundahl (Lundahl Transformers)
Référence produit
  • LL1527
LUNDAHL LL1527 TRANSFORMATEUR AUDIO ANALOGIQUE CI, entrée micro
LUNDAHL LL1527 TRANSFORMATEUR AUDIO ANALOGIQUE CI, entrée micro

Prix

Livraison
87,73 €
l'unité (H.T.)
10+ 85,10 €
50+ 83,34 €
100+ 81,59 €
2 en stock Besoin de plus de pieces ?
RoHS Conforme

LUNDAHL - TRANSFORMATEURS - Audio analogique

Gamme de transformateurs à hautes performances pour audio analogique, à monter sur circuit imprimé, fabriqués en Suède. Lundahl concevra des variations de modèles existants, ou des modèles entièrement nouveaux, pour répondre à des besoins spécifiques. Tous les boîtiers sont en mu-métal, et le diamètre des broches est de 1,1mm, perçage de 1,5mm recommandé pour le circuit imprimé.

Type Rapport de rotation LxlxH (mm) Applications Commentaires
LL1517 1+1,ct : 1+1 47x34x19 Sortie ligne Sortie universelle
LL1527 1+1 : 1+1 38x24x17 Isolation Le solutionneur de problèmes "classique"
Microphone Isolation de la terre, décodage MS, split 1 sortie directe + 1 sortie isolée.
Entrée micro 200:800 Ω.
LL1530 1+1 : 3.5+3.5 38x24x17 Microphone 200 : 10 k Ω. Egalement utilisé dans les boîtes de diresct 10k : 200 Ω.
LL1531 1+1:2 28x17x15 Entrée ligne Petite taille
LL1532 1+1 : 2 28x17x15 Isolation Transfo audio de petite taille
pour isolation et entrée micro (200:800 Ω).
LL1538 1+1 : 5 38x24x17 Microphone 200 : 5 k Ω.
LL1539 2 : 1+1 47x34x21 Sortie ligne Pour alimentation symétrique
LL1540 1+1 :1+1 38x24x17 Entrée ligne Entrée haut niveau
LL1545A 1+1+1+1 : 2+2 38x24x17 Entrée ligne Usage général avec nombreuses possibilités de connexion
LL1570 1+1 : 1+1 38x24x17 Isolation, Split 1 sortie directe + 1 sortie isolée. Bande passante très large
Microphone 200 : 200 Ω or 200 : 800 Ω.
Pour préamplis micro à faible impédance d'entrée, comme le Jensen JE-990.
LL1571 1+1 : 1.75 + 1.75 38x24x17 Microphone 200 : 2.5 k Ω.
LL1581XL 1+1 : 1+1 38x24x20.5 Splitting Répartition 1 sortie directe + 2 sorties isolées
Très haute immunité aux champs magnétiques externes
et à de grandes différences de masse.
LL1587 1+1 : 4 26x17x12 Microphone 200 : 3.2 k Ω. Petite taille.
LL1588 1+1 : 1+1 47x28x24 Isolation Applications d'isolation de haut niveau. Entrée microphone 1:2.
Séparation de phase.
LL1636 1+1+1+1 : 10+10 30x23x14.5 Microphone Entrée micro. Boîte de direct. Entrée bobine mobile.
LL2811 1+1 : 1+1 31x26x23 Sortie ligne Pour un alimentation symétrique. Enroulements à quatre sections.
Faible encombrement. Trois à la suite peuvent
être placés sur un panneau Euroboard.
LL5402 2 : 1+1 43x28x21 Sortie ligne Pour alimentation asymétrique
LL7401 1+1 : 1+1 47x34x17 Sortie ligne Pour alimentation symétrique
LL1528 1+1 : 2.5+2.5 38x24x17 Microphone 200 : 5 k Ω.

Données et notes d’application complètes pour chaque type sont disponibles, voir le(s) document(s) associé(s).
