Une gamme de transformateurs spécialement conçus pour l'audio numérique. Tous ont un noyau métallique amorphe relativement grand, et par conséquent une faible résistance du cuivre, une haute tolérance du signal et une faible capacité interne. Tous ces modèles doivent être protégés contre le courant continu. Broches de diamètre 1,1mm, perçage de 1,5 mm recommandé dans le circuit imprimé.
Des données et notes d'application complètes pour chaque type sont disponibles sur le site web Lundahl à www.lundahl.se, ou auprès du service technique Canford.
LL1572 - Transformateur d'isolation
Convient au départ et à la réception d'une ligne symétrique, avec impédances de source et de réception de 75 ou 110 ohms. Rapport de transformation: 1:1. Dimensions: 15(l) x 9(l) x 11(h au dessus du circuit) mm. Poids 2g.
LL1573 - Transformateur splitter à deux sorties
Pour diviser un signal audio numérique en deux voies, avec impédances de source et de réception de 75 ou 110 ohms. Rapport de transformation: 1:1:1. Dimensions: 15(l) x 9(l) x 12(h au dessus du circuit) mm. Poids 2,3g.

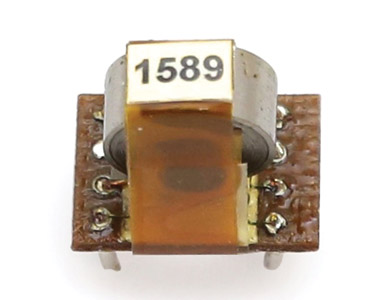

LL1589 - Transformateur splitter à trois sorties
Pour diviser un signal audio numérique en trois voies, avec impédances de source et de réception de 75 ou 110 ohms. Rapport de transformation: 1:1:1:1. Dimensions: 15(l) x 12(l) x 12(h au dessus du circuit )mm. Poids 2,5g.
LL1574 - Transformateur d'adaptation d'impédance
Convient à l'interfaçage entre réseaux AES/EBU 110 ohms (4 Volts) et DATS/AES3id 75 ohms (1 Volt). Rapport de transformation: 1:1.2 . Dimensions: 15(l) x 9(l) x 11(h au dessus du circuit) mm. Poids 2g.
