Digirateur DR2
Cet instrument de poche de référence offre un éventail complet de signaux de test audio et prend en charge les séquences de test de son surround pour la vérification et le réglage des installations professionnelles Dolby Digital, Dolby E et DTS. Le générateur d'horloge interne à faible gigue peut être synchronisé avec des signaux AES3, DARS, word clock et vidéo. La mesure de la transparence des canaux, du délai de propagation des canaux et de la fréquence d'échantillonnage est prise en charge. Il dispose de sorties AES3 et S/PDIF équilibrées par transformateur, ainsi que de sorties TOS-Link et ADAT. Les formes d'onde utilisateur peuvent être chargées via USB dans la mémoire flash interne.
Le DR2 offre des formes d'ondes sinusoïdales, de bruit rose (facteur de crête = 4,42), de bruit blanc (facteur de crête = 3,47), de signal de test de polarité et de signal de test de retard, ainsi que la lecture de fichiers d'ondes utilisant le PCM linéaire. En outre, une bibliothèque de flux de données multicanaux est fournie dans les formats suivants : Dolby Digital, Dolby E, Dolby ProLogic II, DTS. Format de fichier Wave : 48 kHz, 16, 20, 24 bits, mono et stéréo. Mémoire flash : 512 Mo pour le stockage des fichiers d'ondes et des configurations. Sortie : 10 Hz-20kHz, par pas d'un chiffre, +/-0,01%, -100 à 0dBFS.
Un mode de balayage par paliers est proposé, sélectionnable de 0,5 à 5 secondes par palier. La plage de balayage est librement sélectionnable, 10Hz-20kHz, par incréments de 1/1, 1/3, 1/6 ou 1/12 d'octave. Le balayage continu ou le mode Chirp peut se faire par incréments linéaires ou logarithmiques, sur une plage librement sélectionnable de 20Hz-20kHz, avec une vitesse Chirp de 1-99 secondes par cycle. Le DR2 accepte les signaux de synchronisation AES3, DARS, word clock et black burst vidéo (PAL et NTSC). L'impédance de l'entrée de synchronisation, une XLR, peut être commutée entre 75 ohms, 110 ohms et haute impédance. Un adaptateur BNC vers XLR est inclus pour l'utilisation de signaux word clock. Les informations sur l'état des canaux peuvent être générées dans un format professionnel ou grand public et les paramètres les plus importants peuvent être manipulés manuellement. L'affichage des données d'état des canaux entrants est également possible. Jusqu'à dix configurations complètes de l'instrument peuvent être stockées dans la mémoire flash interne et réutilisées pour des tâches répétitives. Les paramètres sauvegardés peuvent également être transférés vers d'autres instruments DR2. Dolby Digital, Dolby E et DTS : Le lecteur de fichiers wave du DR2 peut lire des fichiers de flux de bits multicanaux. Un ensemble de séquences de test 5.1 pour la vérification et l'optimisation de l'équipement et des installations de son surround est stocké sur le disque flash de l'appareil.
Le DR2 permet de déterminer si un canal de transmission est transparent pour les signaux PCM non linéaires et d'indiquer si les flux de bits Dolby E, Dolby Digital et/ou DTS peuvent être transmis. Ce test convient également à tout appareil d'enregistrement audio numérique. Le temps de propagation entre une sortie audio numérique DR2 et l'entrée synchro XLR, qui accepte les signaux AES3, peut être mesuré et affiché en secondes ou en images vidéo.

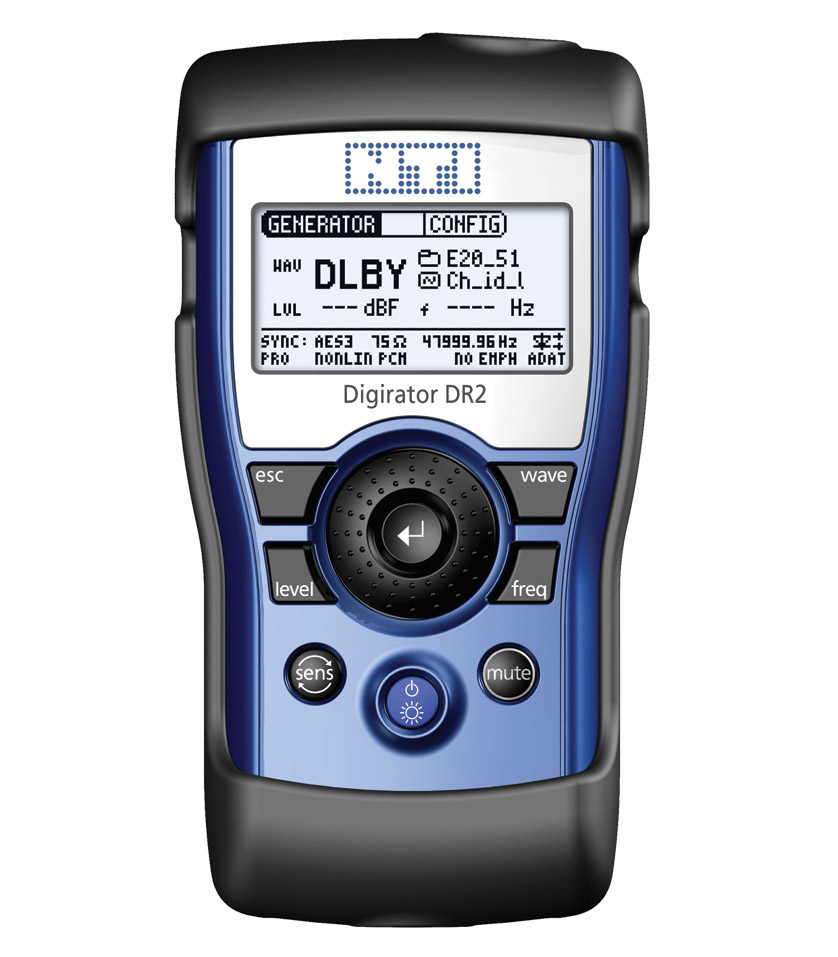

La face supérieure comporte un écran LCD et les commandes. Une molette rotative avec un bouton central d'entrée permet de régler la valeur d'un paramètre. Quatre boutons-poussoirs situés autour de l'appareil permettent d'échapper au signal, de choisir le mode d'onde, la fréquence de sortie et le niveau en dBFS ou en %. (Les signaux suivants ont un niveau de sortie fixe : DTS, Dolby, Transpar, I/O delay). Trois autres boutons sont utilisés pour la mise sous/hors tension, la mise en sourdine et les paliers de sensibilité pour les réglages de fréquence et de niveau.
Les extrémités disposent d'un connecteur RCA (phono) symétrique pour les sorties S/P DIF et AES/3-id 75 ohms, d'un connecteur XLR symétrique pour la sortie AES/EBU 110 ohms et d'un connecteur optique TOS-Link configurable pour le format stéréo ou ADAT. Un connecteur XLR fournit une entrée de synchronisation pour les signaux AES3, word clock ou vidéo. Une entrée coaxiale pour l'alimentation en courant continu et un connecteur USB mini-B à 5 broches sont montés sur les deux côtés. Le couvercle du compartiment à piles situé sur la base peut être retiré pour y placer les trois piles AA.
Distorsion et bruit : Mieux que -138 dB d'onde sinusoïdale générée. Source d'alimentation : adaptateur CA optionnel ou 3 piles alcalines AA ou équivalents rechargeables. Durée de vie des piles : 10 heures en général. Dimensions (L x L x H) : 152 x 81 x 43 mm
Accessoires inclus : gaine de protection contre les chocs, DVD de sauvegarde des signaux de test, manuel d'utilisation, adaptateur XLR-BNC (Neutrik NA2MBNC), adaptateur RCA-BNC, câble USB, dragonne.
Accessoires en option : pochette souple avec pince ceinture et mallette système moulée sont proposées pour protéger le Digirator ; cette dernière peut accueillir deux mini-instruments audio NTI et dispose d'un espace pour les adaptateurs et les cordons de test. Des adaptateurs de prise de courant peuvent être utilisés pour les tests prolongés.
Note de commande
Sauf indication contraire, tous les produits ne sont pas accompagnés de certificat(s) d'étalonnage. Le certificat d'étalonnage NTi 600000010 (25-619) peut être acheté en option avec le produit. Veillez à ajouter plusieurs certificats d'étalonnage si le système que vous achetez comprend plusieurs produits.
