TECPRO PS754 ALIMENTATION/POWER BOOSTER mont. rack, double circuit

PS751, PS753 - Alimentations électriques

Alimentations en boîtier pour circuit simple et multiple

Les alimentations Tecpro de Série 2 fournissent un courant CC 24 V destiné à alimenter des systèmes d'intercom de taille réduite à moyenne tout en terminant les lignes audio avec l'impédance correcte, permettant des conversations bidirectionnelles simultanées (full duplex) sur de plus grandes longueurs de câble. L'alimentation 2 A peut supporter jusqu'à quarante stations de ceinture BP531 et elle est protégée par un boîtier compact et robuste en profilé d'aluminium conçu pour surmonter les rigueurs des prestations en direct. Elles sont totalement compatibles avec les anciens modèles Tecpro.

Les alimentations de Série 2 sont protégées contre les courts-circuits et la surchauffe. La protection électronique et automatique ne nécessite aucun réarmement après retour à la normale. Cette nouvelle génération d'alimentations électriques peut être employée dans le monde entier sans qu'il soit nécessaire de changer les réglages d'alimentation secteur.

Caractéristiques

• Compactes et pouvant être posées
• Robuste boîtier en aluminium extrudé
• Leur alimentation universelle fonctionne dans le monde entier sans besoin de réglage
• Protection contre les courts-circuits et la surcharge avec témoin
• Réarmement automatique après court-circuit
• Acceptent jusqu'à 40 stations de ceinture BP531 Tecpro
• Les connecteurs XLR 3 broches sont compatibles avec des câbles de micro standard
• Trois circuits d'intercom indépendants, pouvant être couplés (PS753 uniquement) avec témoin
• Témoins de mise sous tension "Power ON" et de surcharge "Overload"
• Compatible avec les modèles Tecpro de la précédente génération

Deux versions sont disponibles. La PS751 offre un fonctionnement à un seul circuit. Idéale pour les écoles et petits sites où la simplicité d'emploi est essentielle. Les stations personnelles sont reliées à l'alimentation via quatre connecteurs XLR mâles parallèles à l'arrière. Une DEL verte signal la mise sous tension ("Power ON").

La PS753 est similaire mais offre trois circuits d'intercom indépendants qui peuvent être couplés pour ne faire qu'un ou deux circuits. Elle convient aux petits théâtres et aux sociétés de location qui peuvent avoir besoin de circuits séparés pour permettre par exemple aux membres de l'équipe de sonorisation de parler entre eux sans entendre les éclairagistes et vice versa. Les stations personnelles sont reliées à l'alimentation via trois connecteurs XLR mâles (un par circuit). Deux DEL jaunes indiquent le couplage des circuits.

Les trois circuits opèrent indépendamment (sauf s'ils sont couplés) et tirent le courant de l'alimentation CC 2 A. Une DEL verte signal la mise sous tension ("Power ON").

S'il est nécessaire qu'un directeur parle aux opérateurs sur plusieurs circuits d'intercom, séparément ou à la fois, il faut envisager une station centrale Tecpro.

Caractéristiques techniques

Renfort d'alimentation PB752

Renfort d'alimentation double circuit en boîtier

Le renfort d'alimentation PB752 Tecpro de Série 2 procure une méthode simple pour compléter l'alimentation système CC 24 V de systèmes d'intercom existants de toute taille lorsque le courant disponible est insuffisant. Cela peut être dû à une perte de puissance sur de longs câbles ou à un trop grand nombre de stations et haut-parleurs connectés au système. Pour éviter d'affecter l'impédance du système établie par l'alimentation principale, le PB752 ne termine pas la ligne et aucun composant isolant supplémentaire n'est nécessaire. Le courant maximal disponible est de 2 A et il est partagé entre deux sorties pour faciliter la connexion à de plus grands systèmes d'intercom à deux circuits. En cas de connexion à un circuit simple, la totalité des 2 A est disponible pour ce circuit. Le Power Booster est compatible avec les anciens modèles Tecpro.

Caractéristiques

• Compact et pouvant être posé
• Robuste boîtier en aluminium extrudé
• Son alimentation universelle fonctionne dans le monde entier sans besoin de réglage
• Protection contre les courts-circuits et la surcharge avec témoin sur chaque circuit d'intercom
• Réarmement automatique après court-circuit
• Les connecteurs XLR 3 broches sont compatibles avec des câbles de micro standard
• Témoin de mise sous tension "Power ON"
• Compatible avec les modèles Tecpro de la précédente génération

Le PB752 peut être branché en n'importe quel point d'un système d'intercom. Si les câbles sont longs, le point le plus éloigné, là où la chute de tension est la plus mauvaise, sera généralement le meilleur point de connexion.

Le renfort d'alimentation est protégé contre les courts-circuits et la surchauffe. La protection est électronique et automatique, ne nécessitant aucun réarmement après retour à la normale. L'unité peut être utilisée partout dans le monde sans avoir à changer les réglages d'alimentation électrique.

Caractéristiques techniques

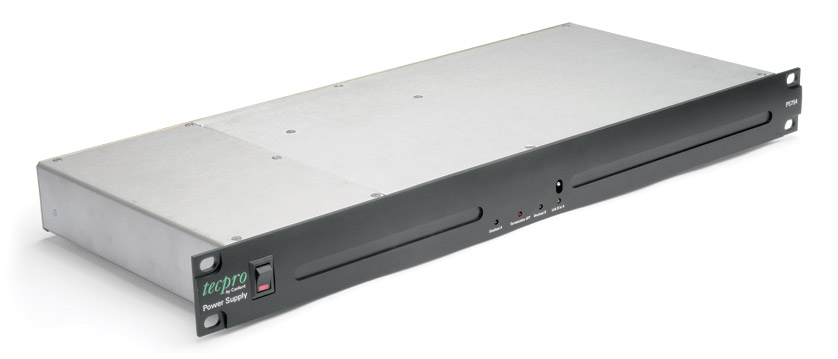

PS754 - Alimentation/renfort

Alimentation ou renfort d'alimentation double circuit pour montage en rack

La PS754 Tecpro fournit deux canaux d'alimentation système CC 24V à des systèmes d'intercom Tecpro et a deux modes de fonctionnement. Elle peut servir d'alimentation principale du système, quand elle termine les lignes audio avec l'impédance correcte, ou renforcer un système existant sous-alimenté dans lequel il n'y a pas besoin de terminaison.

Caractéristiques

• Format compact 1U
• Simple connecteur XLR3 male et XLR3 femelle par circuit pour le renvoi par câble
• Alimentation secteur universelle
• Protection contre les courts-circuits et la surcharge avec témoin sur chaque circuit d'intercom
• Compatible avec les modèles Tecpro de la précédente génération

En mode "alimentation principale", elle fournit deux circuits d'intercom indépendants donnés chacun pour 1,1 A. C'est suffisant pour alimenter 22 stations de ceinture BP511 par circuit. Le circuit B peut être couplé au circuit A pour former un seul "super" circuit. Le commutateur de couplage est encastré dans la face avant pour éviter une commutation accidentelle. Une DEL "Link" témoigne du couplage. À l'arrière, deux paires de connecteurs XLR mâle et femelle sont câblées en parallèle, une paire pour chacun des deux circuits. Passer du mode alimentation principale "Power Supply" au mode renfort d'alimentation "Power Boost" désactive les terminaisons sur les circuits A et B. Le commutateur de mode est monté à l'arrière pour éviter une commutation accidentelle. En mode "Power Boost", une DEL "Termination Off" s'allume en face avant.

Les circuits A et B ont des alimentations dédiées avec protection contre les courts-circuits. La protection est électronique et automatique, ne nécessitant aucun réarmement après retour à la normale. Comme les alimentations sont indépendantes, dans le cas d'un câble défectueux invalidant temporairement un circuit, l'autre circuit continue de fonctionner sans interruption. Quand une défaillance est enregistrée, la DEL "Overload" du circuit concerné s'allume tant que le problème n'est pas réglé.

Caractéristiques techniques
