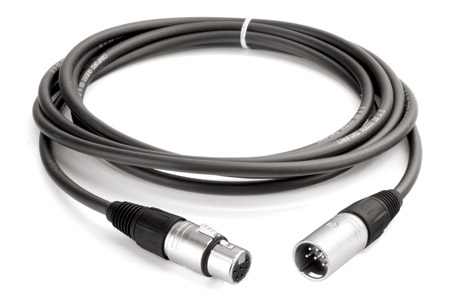

TECPRO CORDON DOUBLE CIRCUIT XLR6, 3m

Toutes les connexions d'un système de communication tecpro, simple circuit ou double circuit à câblage séparé, se font par câbles blindés à deux fils terminés par des connecteurs XLR 3 broches. Ces derniers sont compatibles avec les rallonges standard pour microphone. Le plus important est le respect de la phase. Le système ne fonctionnera pas avec des câbles inversés. Les équipements Tecpro ne peuvent cependant pas être endommagés par des courts-circuits, des circuits ouverts ou des câbles mal connectés. La gamme Tecpro propose des câbles de longueurs variées pour les applications particulières. Ils sont réalisés à partir de câble de microphone haute robustesse à double blindage (2 x 0,5 mm², à gaine néoprène ou polyuréthane quasiment indestructible) avec à chaque bout un connecteur XLR 3 broches (un mâle, une femelle).

Des câbles sont aussi disponibles pour les systèmes à double circuit qui utilisent des connecteurs XLR 5 broches ou 6 broches (Neutrik). Ceux-ci ont aussi une gaine en polyuréthane de 6,5 mm de diamètre externe avec à chaque bout un connecteur XLR à coque noire (un mâle, un femelle). Les modèles 5 broches sont utilisé avec les stations de ceinture Tecpro de la Série 2, BP525 et BP 545, les modèles 6 broches sont utilisés avec les stations de ceinture de la Série 1, BP113, BP115 et BP117. Les connecteurs XLR 5 broches ont des passe-câbles verts pour les identifier comme câbles de circuit d'intercom. De plus, il existe deux cordons en "Y" standard pour le transfert de systèmes à deux circuits câblés séparément vers des systèmes à connecteurs 5 ou 6 broches (voir SYSTÈME DE COMMUNICATION TECPRO - Câbles épanouis).

Conditions pour les câbles

Deux facteurs affectent le choix du câble pour une installation ou un système particuliers. Ce sont :

• La longueur de trajet des distances plus grandes nécessitent un câble plus gros
• Le nombre de stations sur chaque parcours de câble augmenter le nombre de stations nécessite un câble plus gros

En général, nous recommandons d'utiliser un câble blindé à deux conducteurs de 0,5 mm² (des câbles renforcés FST-HD, HST-HD et HST-HD-R de Canford conviennent bien) car cela permet une plus grande flexibilité d'application. Toutefois, pour de courtes distances (jusqu'à environ 150 mètres), à condition de ne pas desservir plus de 12 stations, un plus petit câble de 0,22 mm² /0,25 mm² sera généralement acceptable (les types FST, HST et HST-R de Canford conviennent bien). Pour les câbles courts d'une longueur de quelques mètres ne desservant qu'une station (par ex. entre une prise murale et la station de ceinture), le diamètre de conducteur n'est pas primordial.

Les types de câble HST-R et HST-HD-R de Canford ont une gaine en polyuréthane aux propriétés très proches de celles du caoutchouc, très élastique et résistante à l'abrasion. Le FST-HD est un câble blindé par feuillard spécialement pour les installations.

Conventions de câblage

Connecteurs de câble système :

Note : Les 6 broches sont des Neutrik (compatibles Cannon). (les Switchcraft 6 points ne sont pas standard et ne sont pas adaptés)
