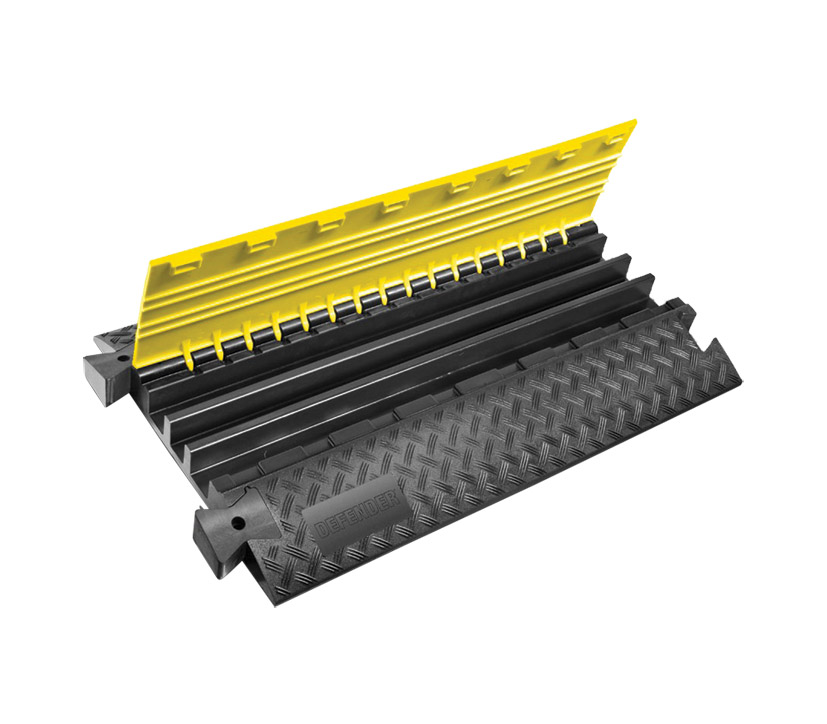

DEFENDER 3 PASSAGE DE CABLES 3 canaux, droit, 1000x600mm, jaune

Les passages de câbles Defender Mini sont conçus pour une utilisation dans les foires commerciales, les allées, les marchés, les ateliers, les entrepôts, les événements et les grands magasins. Ces protections sont constituées de trois petits canaux, les canaux 1 et 3 mesurant 35 x 30 mm et d'un canal central (2) mesurant 35 x 35mm. Une capacité de charge maximale de 2,0 tonnes par 20 cm² offre une hauteur de remplissage du canal de 19,8 mm et une charge de 1,2 tonne offre une hauteur de remplissage de 25,2mm. Les sections droites mesurent 1005 x 290 mm et ont une hauteur de 50mm. Une version LUX offre un couvercle semi-transparent à utiliser avec des cordons lumineux pour une meilleure identification de la rampe dans les zones sombres.

Les sections droites Defender MINI (85200/85200BLK/85200LUX) mesurent 1005 x 290 x 50mm (LxlxH).

Defender indique que les passages de câbles de la série MINI ne sont pas adaptés à la circulation routière.

Éléments de la série

Defender 3 2D est une série de passages de câbles modulaires qui permettent de relier les canaux à la fois en longueur et en profondeur. Ce système peut s'avérer particulièrement utile pour les événements de grande envergure, où trois canaux pourraient être insuffisants pour les parcours de câbles nécessaires. Une rampe à 6 degrés peut également être connectée afin de permettre aux fauteuils roulants ou aux véhicules de traverser sans difficulté.

Le passage de câbles dispose de trois canaux, le canal central de 45 x 50 mm étant flanqué de deux canaux de 52 x 49mm. Une version demi-longueur est disponible sous le numéro 86900250 et s'avère particulièrement utile lors de la création d'un agencement de type brique pour plus de solidité. La charge maximale est d'environ 5,0 tonnes par 20 cm2. Des adaptateurs sont disponibles pour assurer la compatibilité avec les traverses de la série Defender 3 - en cas d'utilisation dans le sens de la longueur.

Éléments de la série

Tout comme le Defender 3, le MIDI 5 a été conçu pour être utilisé dans les foires commerciales, les marchés, les ateliers, les entrepôts, les centres commerciaux et les grands magasins. Il partage de nombreuses caractéristiques avec le Defender 3, la principale différence réside dans son profil de hauteur plus bas de 52 mm et ses cinq canaux de câbles. Chacun des cinq canaux mesure 34 x 36mm et est protégé par un couvercle à charnière en polyéthylène jaune. Comme le Defender 3, le Defender MIDI 5 a une résistance au feu de classe B2 et résiste aux huiles, aux acides, aux solvants et à l'essence. Il a été testé pour sa capacité de charge de 5 tonnes par 20 cm².

Le Defender MIDI 5 est composé de la section droite 8530 mesurant 890 x 542 x 52 mm (LxlxH), de la section courbe à 45 degrés 85340, de la rampe d'extrémité 85308 et de la section droite 85300LUX avec couvercle semi translucide mesurant 890 x 542 x 52mm (LxlxH). Le couvercle semi translucide de la 85300LUX permet à l'utilisateur d'insérer une bande d'éclairage LED dans un ou plusieurs des cinq canaux disponibles afin d'éclairer la section transversale pour plus de visibilité et de sécurité.

Des modules de rampe pour fauteuils roulants, de couleur bleue pour l'identification, sont également disponibles. Ils sont uniquement compatibles avec le modèle pré percé 85300BLUE. 85306 est un pack de six pièces de rampe mesurant 250 mm chacune. Defender recommande d'utiliser trois pièces de chaque côté du croisement de câbles pour obtenir une largeur totale de 80 cm lorsqu'elles sont utilisées avec les pièces d'extrémité optionnelles 85307L/85307R.

Les connecteurs de remplacement/de rechange 85304 sont également disponibles en tant que pièce de rechange optionnelle.

Éléments de la série

Disponible en finition jaune ou bleue, ce passe-câble dispose de cinq canaux mesurant tous 34,5 x 38,6mm. Comme le Defender 3 2D, le MIDI 5 2D est de conception modulaire et permet donc de le relier à la fois en longueur et en profondeur. Cela peut s'avérer particulièrement utile pour les événements de grande envergure, pour lesquels trois canaux peuvent s'avérer insuffisants pour le passage des câbles. La charge maximale est d'environ 5,0 tonnes par 25 x 30 cm et est généralement utilisée dans les endroits où des camions ou des chariots élévateurs à fourche se croisent.

Une rampe à 6 degrés peut également être connectée pour permettre aux fauteuils roulants ou aux véhicules de franchir sans difficulté. Il est également possible de se servir de la rampe 869302, une rampe de faible profondeur pour le croisement de véhicules sans roues. Un kit complet de traversée pour fauteuils roulants peut être acheté sous la référence 869300SETBLU. Ce kit comprend des rampes pour les deux côtés ainsi que la protection centrale des câbles, pour un total de 1000 x 1185mm. Toutes les rampes bleues portent un logo de fauteuil roulant en relief pour l'identification.

Une version demi-longueur est disponible sous la référence 869350/869350BLU, qui est particulièrement utile pour créer un agencement de type brique pour plus de solidité. La charge maximale est d'environ 5,0 tonnes par 20 cm2. Des adaptateurs sont disponibles pour assurer la compatibilité avec les traverses Defender 3 - en cas d'utilisation dans le sens de la longueur.

Éléments de la série

Conçu pour les environnements " extra-lourds ", le répartiteur de câbles Defender Ultra L possède deux canaux principaux mesurant 120 x 113 mm et deux canaux extérieurs mesurant 33 x 55mm.

Le Defender Ultra L a une dureté Shore A de 88 +/-4, et une capacité de charge approximative de 5,0 tonnes par 20 cm². La résistance au feu est conforme à la classe E de la norme DIN EN 13501-1, et le croisement est résistant à l'huile, à l'essence et au contact de courte durée avec un solvant.

Éléments de la série

Conçu pour les environnements "extra-lourds" tels que les sites de construction, les entrepôts ou autres lieux de circulation intense, le passe-câbles Defender Ultra L2 dispose de deux canaux principaux mesurant 108 x 110 mm, et de quatre canaux extérieurs d'un diamètre de 25mm.

Le Defender Ultra L a une dureté Shore A de 88 +/-4, et une capacité de charge approximative de 5,0 tonnes par 25 x 30cm. La résistance au feu est conforme à la classe E de la norme DIN EN 13501-1, et le croisement est résistant à l'huile, à l'essence et à un contact de courte durée avec un solvant. Le Ultra L2 dispose également d'un trou de fixation de 15 mm de diamètre à chaque coin du passe-câbles pour les installations dans la rue.
