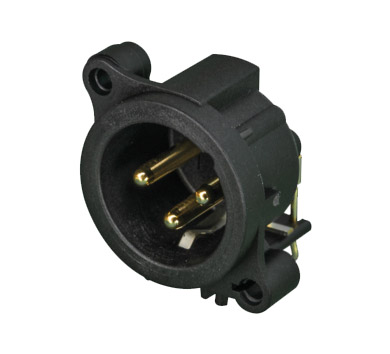

Ce sont des versions économiques des connecteurs de panneau XLR à corps plastique de série A Neutrik. Ils ont la plus petite taille et la plus haute densité de montage (entre-axe 23mm). La série AA propose des connecteurs à faible coût, basiques, à coques plastiques. Les connecteurs femelles et mâles ont la même découpe de panneau, les mêmes fixations et tous les connecteurs ont un profil "tulipe" ainsi que des contacts plaqué à l'or durci pour une plus grande durabilité.
La fixation de ces connecteurs au panneau se fait à l'aide de vis autotaraudeuses, de type PT, avec filetage 2,9 x 1,06 (DIN7990), références 40-927 (tête basse) et 40-932 (tête fraisée).
Deux orientations des broches de circuit imprimé (PCB) sont disponibles dans cette gamme.
| H |
PCB horizontal, c'est-à-dire broches coudées |
| V |
PCB vertical, c'est-à-dire broches droites |
D'autres options existent pour les connecteurs femelles, identifiés par les chiffres et lettres de leur suffixe :
| sans suffixe |
Pas de contact avec la masse du panneau et de la coque |
| 1 |
La broche 1 est directement connectée à la masse du panneau et de la coque |
| 2 |
La broche 1 est isolée de la masse du panneau et de la coque. Masse séparée sur le corps et sur le panneau. |
| -0 |
Pas de loquet, équipé à la place d'un ressort de rétention |
D'autres options existent pour les connecteurs mâles, identifiés par les chiffres et lettres de leur suffixe :
| sans suffixe |
La broche 1 est isolée de la masse du panneau et de la coque. Masse séparée sur le corps et sur le panneau. |
| -0 |
La broche 1 est isolée de la masse du panneau et de la coque. Masse séparée sur le corps. |
| -1 |
La broche 1 est directement connectée à la masse du panneau et de la coque. |
