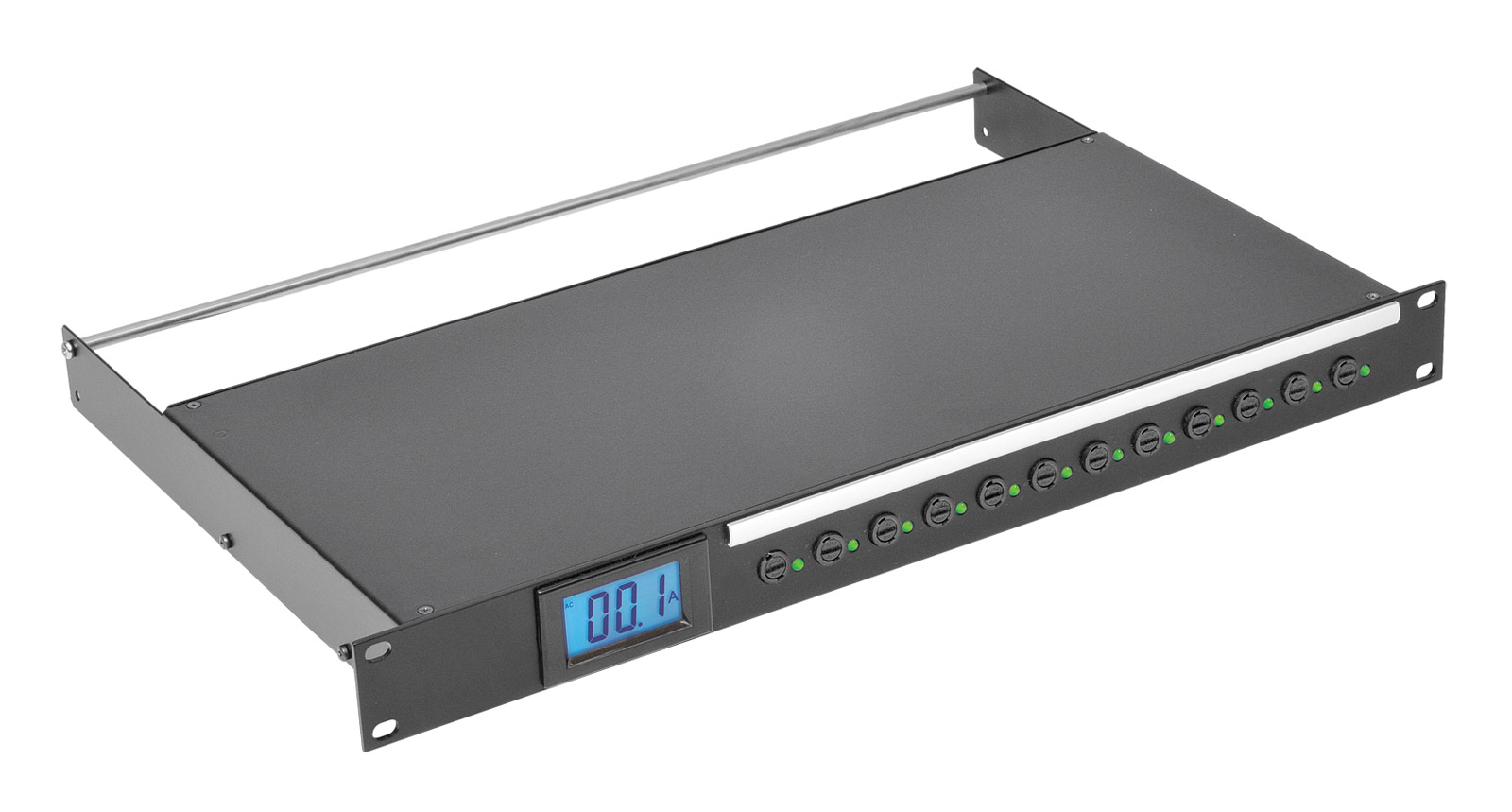

Ces panneaux de distribution électrique CC à 12 voies, avec sortie IEC sont logées dans un boîtier compact de 1U à installer en rack. Les modèles à renvoi, disposent d'une prise d'alimentation directe en boucle non commutée afin d'alimenter les équipements qui doivent rester sous tension lorsque le MDU est éteint, ou pour alimenter un second MDU. Toutes les versions présentent sur le panneau avant un indicateur de courant lumineux, des fusibles et une indication par LED de l'état de l'alimentation pour chacun des canaux de sortie. Les modèles avec option de commutation sont équipés d'un interrupteur à bascule lumineux. L'entrée, les sorties et la connexion à la terre se trouvent sur le panneau arrière.
REMARQUE : Le courant tiré de la "sortie renvoi" doit être inclus dans le calcul du courant total. Il faut veiller à ne pas dépasser la charge totale maximale de la MDU. Les tableaux ci-dessous indiquent la valeur actuelle de chaque unité.
Les fusibles sur le panneau avant sont munis de LED bicolores. Le fait qu'elles soient allumées en vert indique que le circuit est correctement alimenté. Le rouge allumé (vert éteint) indique que le fusible est défectueux.
Toutes les sorties sont numérotées à l'avant et à l'arrière pour une identification facile et un porte-légende avec protège-bande à pression est monté en face avant. Les bandes-légendes en papier fournies peuvent être insérées avant ou après l'installation; la hauteur imprimable est de 7,5 mm.Des modèles AutoCAD de bandes-légendes sont disponibles sur demande ou au téléchargement sur la page produit sur www.canford.fr.
Des inserts pour bande-légende (ne convenant pas aux imprimantes) 45-3082 et des caches transparents 45-3092 sont disponibles en pièces détachées.
Standards
Commutés
Tous les modèles sont disponibles avec face avant noire, les versions commutées présentent un témoin vert de "présence électrique en entrée" sur la face avant.
Note de commande : les unités de distribution avec faces avant noires et/ou interrupteurs à bascule éclairés en rouge sur le panneau avant sont disponibles sur commande spéciale (minimum de commande éventuel). De même, tous les modèles d'entrée à cordon captif peuvent être commandés avec des cordons de longueur personnalisée. N'hésitez pas à nous contacter.
La barre fixe câbles installée peut être déplacée sur une autre position fixe si désiré. Des barres sont également disponibles séparément, code stock 42-0005.
Les connecteurs homologues ne sont PAS inclus et doivent être commandés séparément si nécessaire.
Accessoires requis
Connecteurs d'entrée
| 42-154 |
BULGIN PX0587 FICHE SECTEUR IEC femelle |
| 42-051 |
SCHURTER FICHE SECTEUR IEC C13 femelle |
| 42-3200 |
IEC-LOCK CONNECTEUR SECTEUR IEC C13 femelle, verrouillable, démontable |
| 42-021 |
NEUTRIK NAC3FCA POWERCON FICHE D'ENTREE SECTEUR 20A |
Connecteurs "sortie renvoi"/sortie
| 42-153 |
BULGIN PX0686 FICHE SECTEUR IEC C14 mâle |
| 42-054 |
SCHURTER FICHE SECTEUR IEC C14 mâle |
| 42-022 |
NEUTRIK NAC3FCB POWERCON FICHE DE SORTIE SECTEUR 20A |
Accessoires en option
Cordons secteur moulés : Une grande gamme est proposée, voir Câbles et cordons secteur.
Cordons secteur moulés et verrouillables : Cordons IEC brevetés et verrouillables, voir IEC-Lock.
Kit de barre fixe câble supplémentaire
Caractéristiques techniques
| Tension: |
ca 198-254V |
| Fusibles de sortie : |
10A (T) céramique HBC, conformes BS EN 60127 |
| Courant d'appel maximal : |
100A (MDU-S versions) |
| Profondeur (sans barre fixe câbles) : |
250mm |
| Profondeur (avec barre fixe câbles) : |
350mm |
| Poids : |
4.0kg |
| Toutes les versions: |
1U, pour install. en rack 19", 44 x 483 (h x l) mm |
Plaques de protection d'interrupteur
Une plaque de protection d'interrupteur peut être montée sur les MDU Canford au moment de l'installation ou a posteriori pour éviter que les unités ne soient mises accidentellement hors ou sous tension. La découpe centrale permet l'accès du doigt et une bonne visualisation de l'interrupteur lumineux. Note : Les différentes versions nécessitent des plaques de protection de tailles adaptée, voir information dans le descriptif. Voir CANFORD - PROTEGES-INTERRUPTEUR POUR DISTRIBUTEUR SECTEUR.
