CANFORD - PANNEAUX DE CONNEXION - Traversées RS422 - Entièrement blindées

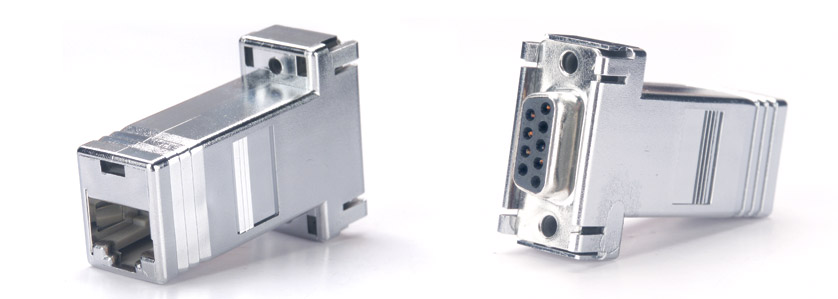

Cette gamme est désormais arrêtée. Des modules de connecteurs de rechange restent disponibles (45-3412) ; ils sont fournis sans les tiges filetées, nous recommandons donc de les conserver sur le panneau d'origine.
Une gamme avantageuse de patchs RJ45 entièrement blindés conçus pour les applications RS422 broadcast et audio. Les connecteurs de façade sont arrangés symétriquement autour d’une séparation centrale, pour grouper facilement canaux de source et de destination. Finition Gris (BS4800-10A03) pour les distinguer des panneaux de réseau informatique.
Les raccordements arrière se font par prises Sub-D 9 points verrouillables par vis moletées à filetage UNC 4-40: Voir connecteurs Sub-D. Il est recommandé de faire les raccordements en façade avec des cordons de patch RJ45 8 voies, flexibles et blindés, voir CANFORD - Cordons - RS422 - Entièrement blindés.
Le trajet du signal dans le panneau est entièrement blindé par des connecteurs Sub-D étamés, RJ45 blindés et des bâtis de canaux individuels métallisés. Les broches 2 et 9 de Sub-D sont connectées aux prises RJ45 de la façade, permettant à la broche 5 de porter le signal de priorité Sony. La broche 1 est connectée au châssis. Dans le cas peu probable d’un connecteur endommagé, les modules peuvent être individuellement remplacés par l’utilisateur.
Les panneaux en aluminium extrudé rigide ont un fixe-câbles coudé pour chaque rangée de connecteurs, donnant un accès facile aux prises à l’arrière. Un porte-légende avec protège-bande à pression est placé au dessus de chaque rangée de connecteurs et permet l’insertion de bandes de papier avant ou après l’installation; 7,5mm de hauteur imprimable. Les gabarits de bandes-légendes, au format DWG AutoCAD ou autre logiciel compatible, sont disponibles au téléchargement sur la page produit sur www.canford.fr.Des bandes-légendes papier (non compatibles avec les imprimantes) et des protège-bandes transparents sont disponibles. Voir CANFORD - PORTE-LÉGENDES - À pression. Profondeur derrière panneau, fixe-câbles inclus, 180mm.
Des supports sont disponibles pour monter les façades en retrait dans le rack, voir CANFORD - SUPPORTS RACK - Fixations en retrait.
Fabriqué par Canford.
