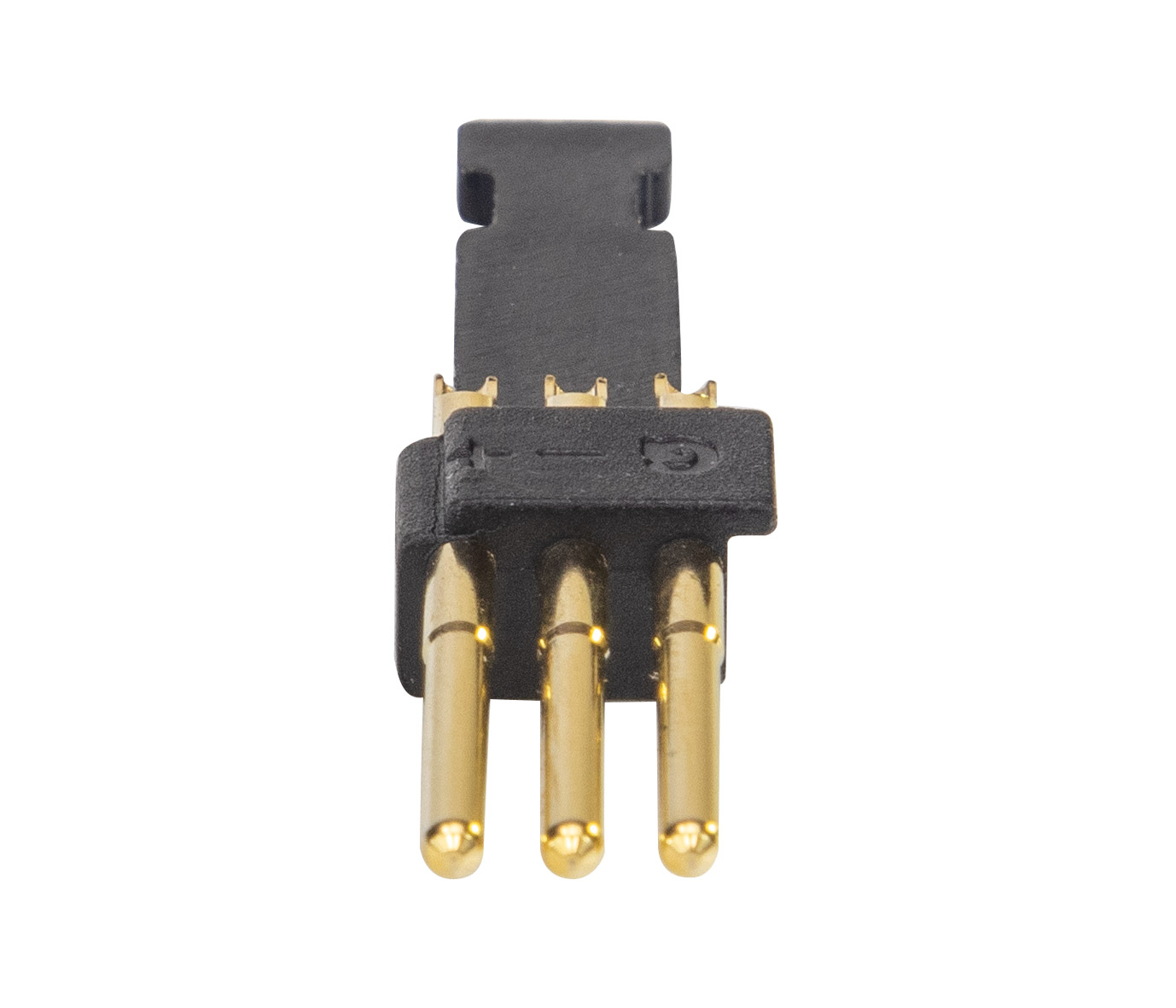

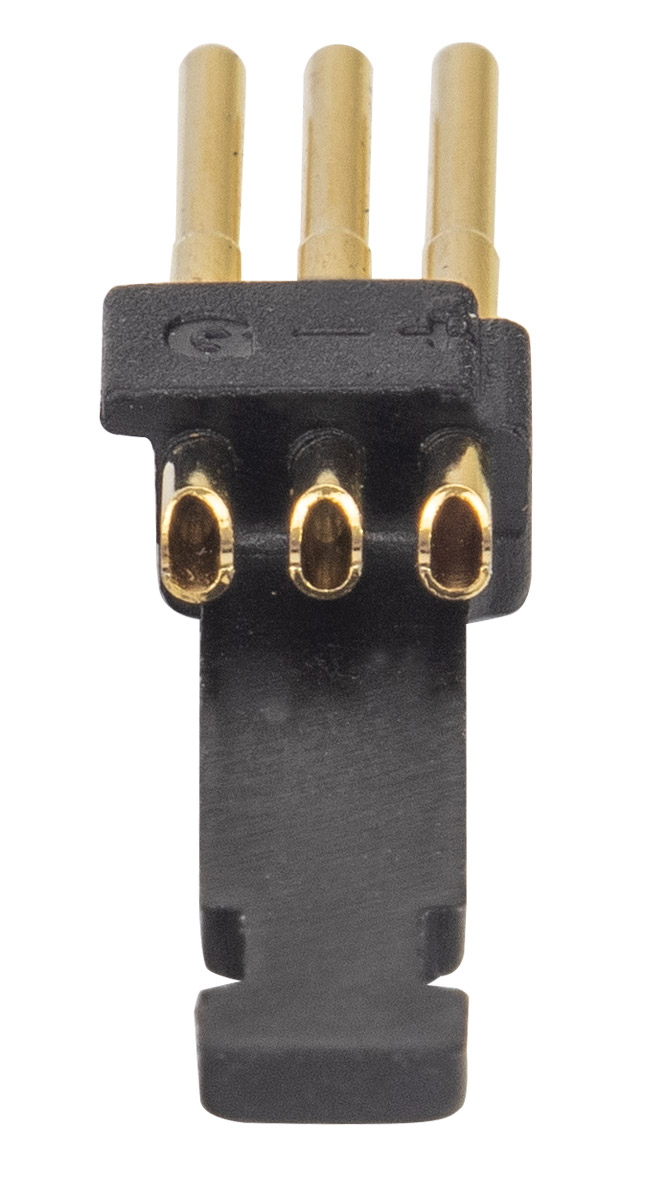

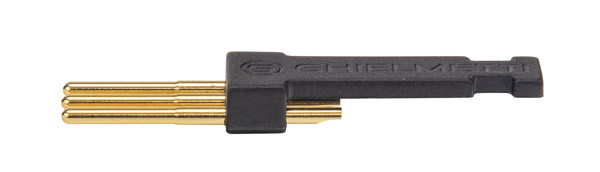

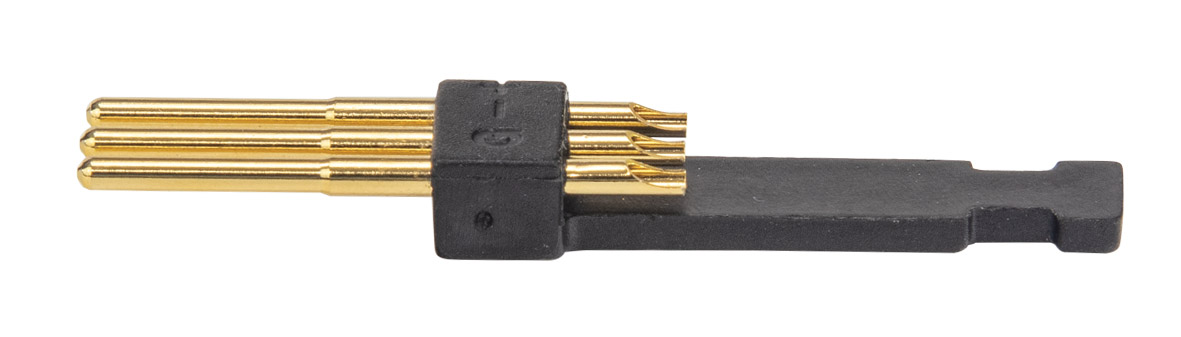

GHIELMETTI 673.910.311.01 GAS 323 LA C CONNECTEUR 3pts, de remplacement pour panneaux SA G

Tous ces patchs sont compatibles avec le standard AES/EBU ainsi que pour de l’audio analogique. La gamme de patchs Ghielmetti est exhaustive, mais comme le concept utilisé est un peu compliqué, à moins que vous n’y soyez déjà habitué, seule une petite sélection de produits est exposée ici, afin d’éviter des confusions possibles. Appelez le service technique pour obtenir des informations sur le reste de la gamme Ghielmetti, notamment les panneaux de matrices.

Le système repose sur une série de connecteurs plaquette à contacts plaqués or, disposés verticalement sur le panneau (trois paires de trous par canal - A, B et masse). Deux rangs de contacts relient les connecteurs inférieurs et supérieurs et sont par défaut isolés l’un de l’autre. Le routage se fait en insérant une broche qui met en contact les deux rangs. Ces broches sont fixées en usine par l’arrière, pour les connexions permanentes, ou par l’utilisateur par l’avant. La structure de ce patch ne peut être "normalisé" dans sa version de base. Les routages complexes ou ‘normalisations’ peuvent être obtenus par une adaptation des longueurs des contacts linéaires.

Le routage s’effectue en insérant une fiche dans la rangée inférieure (le contact entre les deux rangs est établi). L’insertion d’une fiche ne coupe aucun circuit et une “source” dans le rang supérieur est routée vers une “destination” dans le rang inférieur, comme sur un patch classique. De ce fait, l’insertion d’une fiche “semi-normalisée” ammène le patch à fonctionner conformément à la configuration la plus courante des patchs standard.

L'absence de circuits dérivés par défaut, suprimant ainsi toute source possible de bruit, différencie ce patch des panneaux classiques. Les “sources” et “destinations” restent suspendues tant qu’un cordon ou une fiche "normalisée" n’est pas insérée, contrairement aux autres patchs dans lesquels la ‘normalisation’, choisie pour l’installation, peut laisser des connexions non désirées.

Toutes les connexions ont 3 points, découplées. Le quatrième point est un détrompeur évitant les erreurs de phase, et n’a aucune fonction électrique.

Contrairement patchs conventionnels, les patchs Ghielmetti conviennent aussi bien aux liaisons numériques qu’analogiques, même concomitantes sur le même patch. Une diaphonie exceptionnellement basse de -100dB entre canaux adjacents assure aux signaux numériques même de faible niveau une bonne immunité aux erreurs, même lorsque de forts signaux circulent à proximité. Les signaux AES/EBU 110 ohm symétriques et SPDIF 75 ohm asymétriques sont supportés. Pour obtenir les performances complètes concernant les signaux numériques, contacter le Service Technique.

La série Economy de panneaux moins coûteux ne présente pas de rondelles de blindage normalement présentes entre les canaux adjacents des autres panneaux. Leur absence réduit la séparation du canal adjacent à 80dB. Le reste de la construction reste le même.

Les panneaux sont disponibles en plusieurs configurations. Sur les modèles CSF, USF et USF, les unités sont modulaires et sont enfichées sur l'arrière du panneau (un module par huit canaux, sauf pour le type SAG qui est un seul connecteur par panneau) en permettant ainsi qu'une terminaison de câble soit effectuée sans la présence du patch lui même. Le suffixe se trouvant à la fin du code produit indique les options :

Les panneaux sont finis en gris anthracite en standard (RAL7024), sauf la version Blueline qui est blanche avec marques bleues.

Panneaux lumineux

Certains modèles sont disponibles avec un rail électroluminescent pour éclairer le patch. Un adaptateur secteur spécial est livré avec chaque panneau. Ces modèles sont dénoter de la mention "Light" dans leur code produit.

Accessoires

Des fiches 3 points de normalisation sont disponibles en couleurs variées pour faciliter l'identification. Des fiches 2 points de normalisation "plus", pour normaliser les deux broches du signal mais PAS le blindage du câble (par exemple pour la recherche d'une malfonction), sont également disponibles. Des fiches de normalisation de blocage sont également disponibles pour refuser l'accès de la connexion de l'entrée supérieure quand une haute intégrité du signal est indispensable (par exemple pour des données ou de l'audio numériques). Les cordons de patchs sont disponibles en version mono (une voie) ou stéréo (deux voies jumellé). Les fiches de cordon peuvent être commandées séparément (ne conviennet pas pour les panneau CSF x 48 voies). Les barres soutenant les câbles ainsi que les portes-légendes sont monté en standard sur la plupart des versions. La version Blueline est disponible avec ou sans porte-légende. Une barre de soutient de câble de 1U est également disponible (à commander séparément).

Note de commande :

La table ci-dessous est donnée pour faciliter la compréhension des personnes non familiarisées avec ce système. Notez que le terme “1 rangs” est utilisé pour désigner un panneau avec paires verticales de contacts, pouvant être normalisés par insertion de la fiche de pontage dans le rang inférieur

"AV" dans un code de type indique que le panneau a des plaquettes configurées pour permettre la normalisation. La mention "A" dans un code de type indique que le panneau est destiné à être raccordé uniquement et que l'utilisation de fiches de normalisation n'est pas possible.

Dans certains cas, les positions sont groupées horizontalement par paire, la mention “espacement stéréo” a été empruntée à la terminologie des patchs standards pour le décrire. Tous les patchs disposent d’un porte-étiquette par rang.

Livrés complets avec un lot de fiches de pontage 3 poinrs permettant la normalisation de tous les canaux.
Les fiches 45-981 et 45-982 ne sont pas compatibles avec les panneaux CSF 48 voies à cause de leur largeur. Les cordons de patch standard sont compatibles et peuvent être utilisés.
