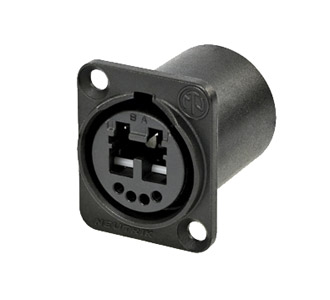

NEUTRIK NO2-4FDW-1-A EMBASE OPTICALCON ADVANCED DUO type SMPTE, noir chromé

Code stock
46-4004
Marque
Neutrik
Référence produit
  • NO2-4FDW-1-A
Couleur
  • Noir ChroméNoir Chromé
NEUTRIK NO2-4FDW-1-A EMBASE OPTICALCON ADVANCED DUO type SMPTE, noir chromé
NEUTRIK NO2-4FDW-1-A EMBASE OPTICALCON ADVANCED DUO type SMPTE, noir chromé

NEUTRIK - OPTICALCON ADVANCED DUO - Système de connecteurs fibre optique renforcé LC Duplex

Neutrik a amélioré l'opticalCON d'origine avec l'introduction de la gamme opticalCON ADVANCED. Tous les connecteurs de câble ADVANCED ont un revêtement caoutchouc protecteur extrêmement robuste avec manchon intégral anti-entortillement et anti-traction, et un capuchon de fermeture en métal enrobé de caoutchouc attaché par une amarre en acier. Le système opticalCON ADVANCED est conçu autour du connecteur optique LC bidirectionnel plus, éventuellement, quatre conducteurs en cuivre logés dans corps robuste à verrouillage. Ils conviennent à la connexion d'un point à un autre pour l'audio, les données ou les caméras dans tous les environnements tels que sols de studio, tournées, location et émissions en extérieur. Les connecteurs de câble sont livrés uniquement prémontés, sur un choix de câbles à fibre optique ou hybrides fibre/cuivre. Les connecteurs de châssis sont traversants et peuvent être appariés à l'avant avec des cordons opticalCON DUO Neutrik pour les applications difficiles, ou des cordons LC uni ou bidirectionnels standard pour les raccordements simples. L'arrière du connecteur de châssis accepte les connecteurs LC uni ou bidirectionnels standard et possède une coupelle de soudure pour les conducteurs en cuivre.

Les fibres des connecteurs de châssis et de câble sont protégées des saletés une fois débranchées par des caches étanches intégrés automatiques avec des joints au silicone, qui se soulèvent quand les connecteurs sont couplés. Les caches bloquent aussi l'émission laser, au cas où une source resterait allumée par inadvertance. Les coques de connecteur ont une finition chrome noire extrêmement résistante à l'usure.

Des câbles prêts à l'emploi de type PC multimode (MM), 50/125 microns sont disponibles, ainsi que de type monomode (SM), 9/125 microns, de type PC. Veuillez noter que les câbles LC montés à l'arrière du connecteur de châssis DOIVENT correspondre au câble opticalCON ADVANCED DUO auquel ils sont branchés. Les connexions entre MM 50 microns et fibres de 62,5 microns ou autres tailles peuvent causer des pertes de 3dB ou plus.

Environnement

Bien que non entièrement compatible avec la norme SMPTE 304M, l'opticalCON ADVANCED DUO convient aux liaisons caméra en intérieur (studio) dans des environnements secs, sans pollution conformément au degré 1 de pollution (conditions sèches non conductrices etc).

Tension pour les applications avec caméra

L'opticalCON DUO se conforme à l'IEC 60664-1 : Les types SMPTE conviennent aux systèmes de caméra jusqu'à un CC de 400 V ou un CA de 250 V, surtension de catégorie 1, à condition que le système de caméra ait un coupe-circuit de surtension et ne nécessite qu'une isolation basique. Les connecteurs de châssis de type SMPTE doivent être mis à la terre via leurs contacts de terre et il est recommandé que toutes les connexions soudées au connecteur de châssis soient protégées par un gainage silicone.

Connecteurs de câble

Câbles prêts à l'emploi - Câbles simples

Connecteurs pour panneau

Le connecteur de châssis agit comme une "traversée de panneau" et accepte un connecteur LC bidirectionnel MM ou SM conventionnel à l'arrière. Il a des caches étanches intégrés automatiques avec des joints au silicone pour protéger les extrémités de la fibre optique et bloquer les émissions laser après découplage.

Les connecteurs doivent être montés à l'avant de boîtiers, cloisons ou panneaux dans une découpe Neutrik "D" standard et offrent une étanchéité IP 65 une fois couplés. Si vous les montez dans un "panneau de connexion universel" Canford, il est fortement recommandé que les connecteurs soit écartés en insérant alternativement (à l'horizontale) des plaques de masquage, afin de laisser un accès suffisant au manchon de verrouillage du connecteur de câble.

Un joint d'étanchéité peut être monté derrière la collerette du connecteur s'il faut respecter une étanchéité vis-à-vis de l'environnement à la norme IP65 une fois le branchement fait. Bien qu'ils ne soient pas nécessaires à l'étanchéité dans des applications à boîtier mural ou panneau de terminaison dans lesquelles les panneaux eux-mêmes ne sont pas étanches, les joints permettent une identification couleur facile du mode de la fibre optique : multimode (noir), ou monomode (bleu). Des joints rouges, jaunes et blancs peuvent être commandés séparément pour l'identification des canaux.

Note : les joints d'étanchéité sont plus grands que la collerette du connecteur, ce qui les rend inutilisables sur des panneaux à bande-légende et/ou à séparation de découpe série D/Universal conventionnelle (16 découpes sur un panneau 19 pouces).

Des panneaux plats ou inclinés dédiés de 2U, fabriqués par Canford, sont disponibles pour accueillir jusqu'à 8 connecteurs avec joints. Voir CANFORD - PANNEAUX DE CONNEXION - VIERGES - Fibre optique - Affleurants. Des systèmes modulaires de panneaux inclinés 1U et 3U sont aussi disponibles, voir NEUTRIK - PANNEAUX OPTICALCON ADVANCED EN Z ET PANNEAUX DE CONNEXION INCLINÉS AU FORMAT RACK.


NO2-4FDW-A

Ce connecteur de châssis a quatre contacts soudés donnés pour un CA de 6 A, 50 V, et une prise LC bidirectionnelle traversante.


NO2-4FDW-1-A type SMPTE

Ce connecteur de châssis a deux contacts soudés donnés pour 10 A en positions 1 et 4, et deux contacts donnés pour 6 A en positions 2 et 3, tous donnés pour un CA de 50 V ou jusqu'à un CC de 400 V ou un CA de 250 V. Lire plus haut "Tension pour les applications avec caméra". Chacun a une prise LC bidirectionnelle traversante et un contact de masse de coque pour le blindage d'un câble de type SMPTE.
