Une gamme de connecteurs verrouillables, largement répandus dans le monde audio, connus sous le nom EDAC 516 et interchangeables avec les ELCO 8016. Disponibles en 5 tailles, nommées par le nombre maximal de broches logeables dans le bloc contact: 20, 38, 56, 90, et 120. Seul le nombre exact de contacts exactement nécessaire peut être utilisé. La polarisation du connecteur étant définie par l’utilisateur. Les connecteurs sont présentés sous forme de composants détachés, à commander séparément.
Les fiches sont désignées comme mâles (MC) ou femelles (FC) et ont une vis d’activation. Les embases sont désignées comme mâles (MP) ou femelles (FP) et ont l’écrou correspondant. (A noter que les porte-contacts et corps sont interchangeables et que la vis et l’écrou peuvent être inversés vis/embase, écrou/fiche, bien que ce soit rarement le cas dans la pratique). Les corps sont en polycarbonate endurci.
Les contacts sont les mêmes pour les fiches et les embases, de type à souder ou à sertir et sont livrés avec un morceau de fil a wrapper ou une broche pour C.I. A noter qu’un fil 1/0,5 mm devra être replié avant sertissage pour assurer une bonne prise.

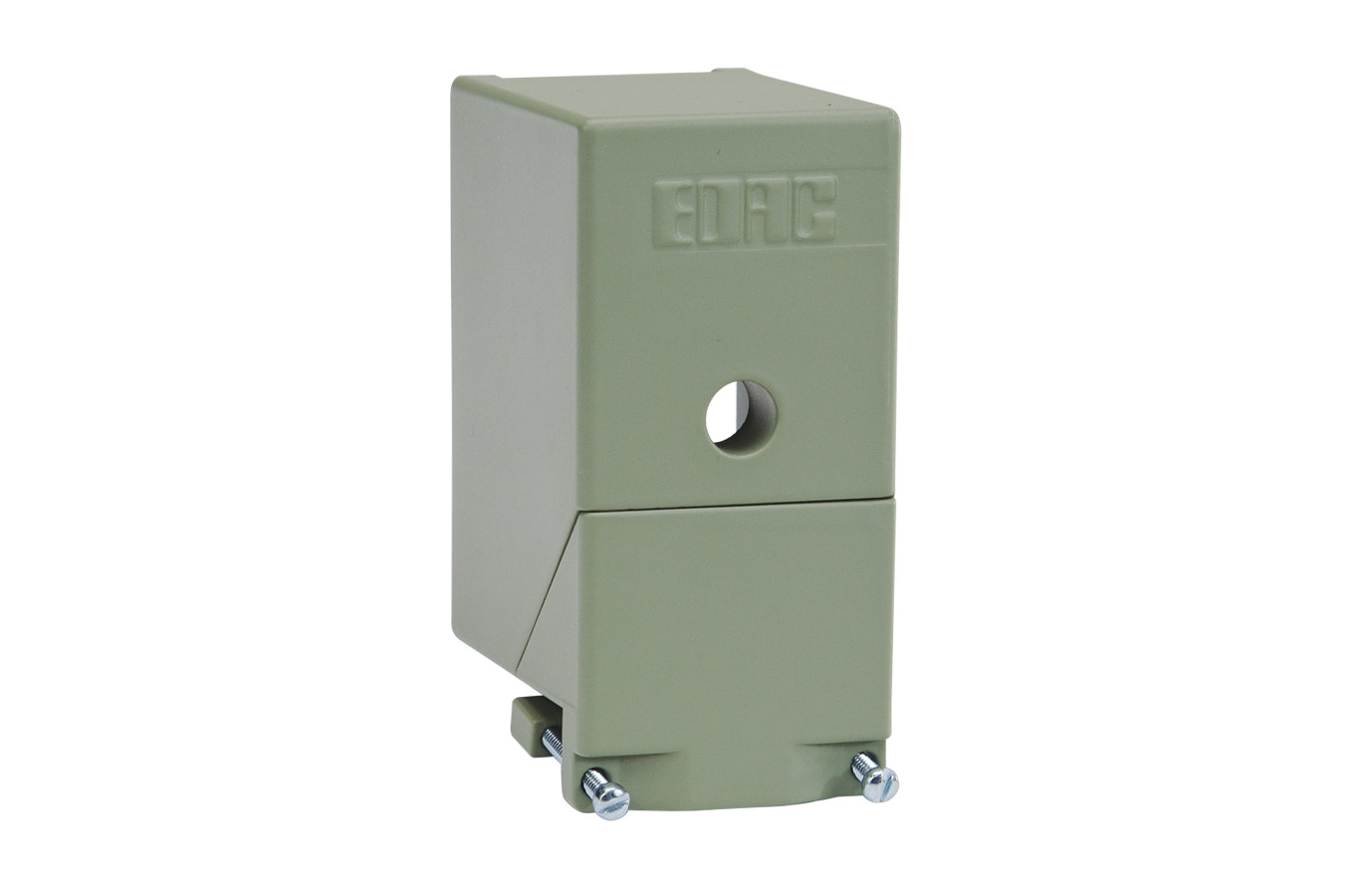

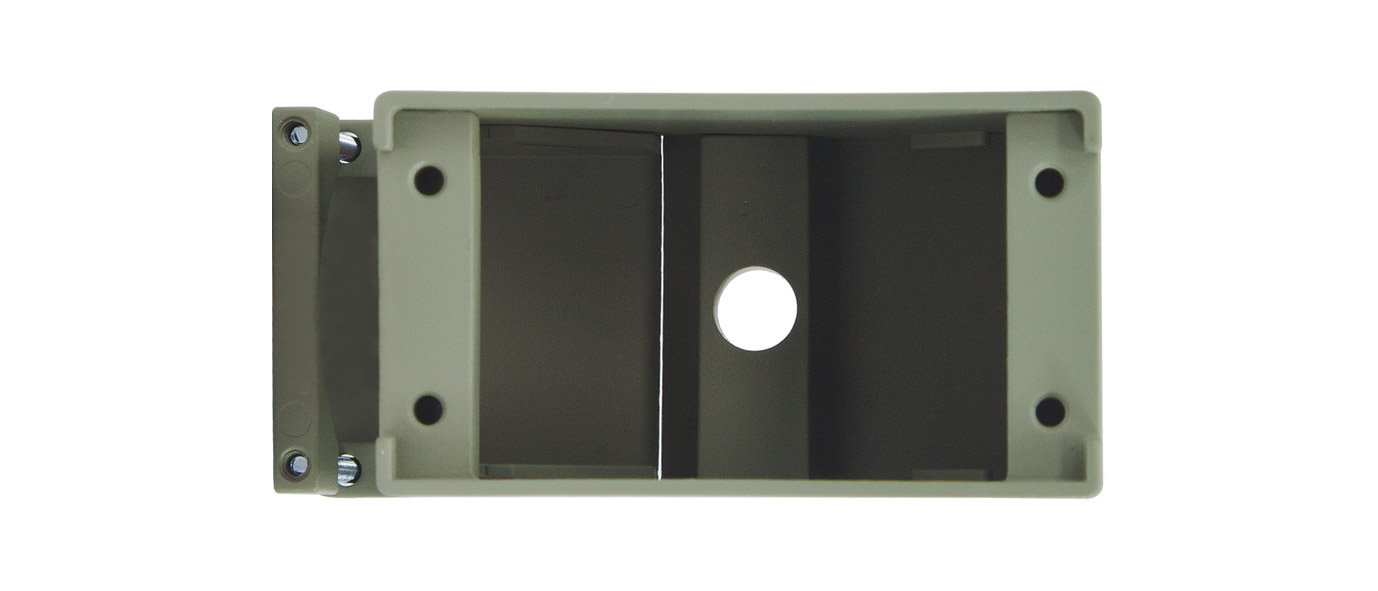

Les capots métal disposent d’une trappe latérale pour accéder plus facilement à la platine de contacts. Le serre-câble peut être déplacé pour une entrée de câble latérale.
Les modèles 20, 38 et 56 broches disposent de vis de verrouillage moletées, les modèles 90 et 120 points d’une molette de serrage. Molettes, vis hexagonales disponibles séparément.
Une gamme d’outils pour assembler les connecteurs sans peine est disponible.
Des vis de capots sont disponibles séparément : taille A pour les 20 points, taille B les 38, 56, et 90 points et taille C le 120 points. Par lot de 10.
Des boulons spéciaux à petite tête sont disponibles pour la fixation des embases : taille A pour le 20 points, B pour 38, 56 et 90 points, C pour le 120 points. Livrés par pack de 10 avec 10 écrous et 10 rondelles dentelées
Note : les pièces détachées et le matériel de montage peuvent être utilisés avec les connecteurs EDAC et ELCO (veuillez noter que les mesures ELCO sont métriques).
