Les patches vidéo TV HD Canare sont de style "Western Electric" (aussi connu sous le nom WECo), largement utilisé de par le monde, utilisant des modules fermés à paire de jacks avec des micro-commutateurs rotatifs internes. Ils traitent les signaux allant du CC jusqu'à 3 GHz, couvrant donc les signaux de TV HD non compressés jusqu'à 3 Gbits/s (SMPTE424M), la vidéo numérique série (SDI) et la vidéo analogique. Ce modèle léger à haute densité accueille 32 canaux en un châssis de 1 U, convenant particulièrement à l'emploi avec des routeurs et à tout autre application où l'espace est essentiel. Les prises en alliage d'aluminium minimisent le poids, rendant ces panneaux particulièrement adaptés à l'emploi dans des camions. Les connecteurs BNC arrière installés en quiconce permettent l'utilisation des fiches BNC HD standard de l'industrie. Canford stock les connecteurs de marques Amphenol, Canare, Neutrik et Telegärtner.
Pour minimiser l'intrusion de poussière et de saletés, les paires de jacks se trouvent dans de robustes logements à double coque en aluminium moulé, et comportent des micro-commutateurs rotatifs fermés hermétiquement, à double action inversée, montés sur un circuit imprimé blindé et donnés pour 30 000 mouvements. Deux résistances 75 ohms de précision à couche métallique offrent une terminaison de trajet de signal proche de la perfection. Les modules de jacks sont fixés par des vis de façade, ce qui permet un échange simple des modules. Les modules sont garantis à vie par le fabricant.
Deux modules de jacks sont disponibles. Le MDVJ-STW est un "traversant normal", qui donne un routage normalisé entre les jacks du haut et du bas. Quand une fiche de cordon de patch est insérée dans le jack du haut ou du bas, le circuit déconnecté est automatiquement terminé par une charge de 75 ohms. Le panneau standard 32MD-ST est équipé de ces modules. Le MDVJ-STS est un "traversant direct", c'est-à-dire effectivement deux jacks simples en un seul logement, chacun terminé par une charge de 75 ohms jusqu'à ce qu'une fiche jack soit insérée. Ce module est utile pour amener un équipement auxiliaire sur un patch central. Ces modules "traversant direct" peuvent être commandés séparément pour une installation de substitution. Des panneaux incorporant des modules "traversant normal" et "traversant direct" peuvent également être commandés sur commande spéciale. Les deux jacks ont un affaiblissement de réflexion de 20 dB ou plus à 2,4 GHz et 10dB ou plus à 3Ghz, ils prennent ainsi en charge la SMPTE 292M 1,5Gb/s et la SMPTE 424M 3Gb/s.

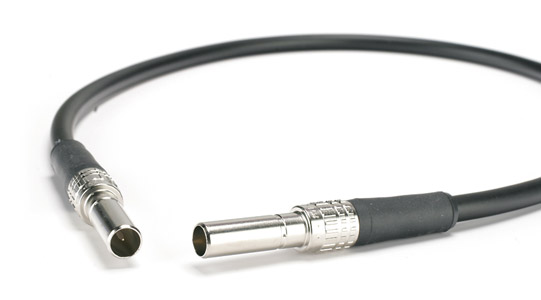

Les patches sont disponibles en 1 U (format haute densité) en configurations 2 x 32. Ils n'ont pas de fixe-câbles, mais ces derniers peuvent être commandes séparément. Des capuchons sont disponibles pour protéger de la poussière les prises non utilisées. Des cordons de patch 75 ohms flexibles MVPC sont disponibles en trois longueurs, utilisant du câble noir en standard, avec des gaines guide-câble sur les connecteurs.
Des adaptateurs BCJ-MVP de fiche de cordon de patch vers prise BNC sont aussi disponibles, afin de pouvoir directement brancher dans le patch des câbles à fiche BNC. Notez que bien qu'ils soient visuellement similaires, les systèmes MUSA et WECo ne sont pas compatibles entre eux.
Sur commande spéciale (prix sur devis), des câbles de patch avec adaptateur sont disponibles pour permettre la connexion directe à des équipements ayant des connecteurs BNC.
Standards SMPTE 292M & 424M
Le SMPTE 292M est un standard publié par SMPTE qui permet des débits binaires de 1,485 Gb/s et 1,485/1,001 Gb/s. Ces débits sont suffisants pour le transport de la vidéo HD non compressée. Ce standard est généralement appelé HD-SDI et est l'un des nombreux standards qui définissent une Interface Numérique Série basée sur un câble coaxial dédié au transport de vidéo et audio numérique non compressée dans un environnement de studio télévisé. SMPTE 424M développe le SMPTE 292M en permettant des débits binaires de 2,970 Gb/s et 2,970/1,001 Gb/s au travers d'un câble coaxial ou un panneau de connexion. Ces débits sont suffisants pour de la vidéo 1080p non compressée à 50 ou 60 images par seconde. Standard souvent appelé HDTV 3G.
Les conditions stipulées de l'interface (câble et connecteur) sont :
SMPTE 292M - perte par insertion 20dB ou moins à 750MHz - perte de retour 15dB ou moins à 1,5GHz
SMPTE 424M - perte par insertion 20dB ou moins à 1,5GbMHz - perte de retour 15dB ou moins à 3,0GHz
Note d'utilisation :
Les cordons de patch BNC et WECo conventionnels ont un diamètre trop grand pour ce patch. Les BNC Canare à profil fin (voir index - BNC Canare à profil fin) ou autres BNC à diamètre réduit sont les SEULS types qui conviennent. De même, les cordons de patch WECo de taille normale ne conviennent pas.
