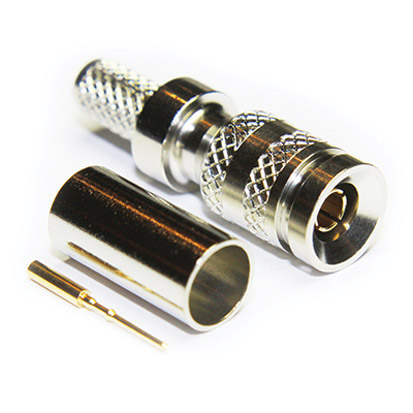

COAX CONNS 52-005-B6-EF DIN 1.0/2.3 12G HD FICHE mâle, à sertir, Belden 1855A, pack de 100

Connecteurs coaxiaux miniatures "75 ohms véritables" se branchant/débranchant par enfoncement/traction ("Push-pull"), pour l'emploi avec des routeurs haute densité. Cette nouvelle conception du connecteur DIN original utilise des composants de précision prévus pour 75 ohms, ce qui l'adapte au HD-SDI 3G et aux fréquences jusqu'à 3 GHz (pour le groupe de câbles X, une nouvelle conception permet dorénavant la 12G UHD). Les contacts central et externe d'accouplement sont plaqués or, le corps de verrouillage externe est plaqué nickel. Le contact central est serti avec une classique pince à cavité carrée de type tenaille et la tresse extérieure est fixée avec un manchon à sertissage hexagonal. Des outils adaptés sont proposés, voir COAX CONNECTORS - OUTILS DE SERTISSAGE:

Note : pour atteindre les performances d'un "véritable 75 ohms", l'isolant du connecteur est profondément encastré dans le corps du connecteur. Afin de garantir l'alignement et le positionnement corrects de la broche centrale pendant le sertissage de la tresse, un outil réutilisable d'alignement du contact central est nécessaire lors du montage. Consultez les "Instructions de montage" en page de produit du site www.canford.fr.

Un outil d'alignement du contact central est inclus dans chaque paquet de 100 pièces en vrac et peut être commandé séparément pour les connecteurs emballés individuellement.

La gamme DIN 1.0/2.3 est employée pour obtenir une très haute densité de connexions en face arrière des équipements et nécessite donc l'utilisation de l'outil de retrait profilé dédié pour ouvrir le loquet de couplage et débrancher le connecteur. Voir COAX CONNECTORS - OUTILS D'INSERTION ET D'EXTRACTION.
