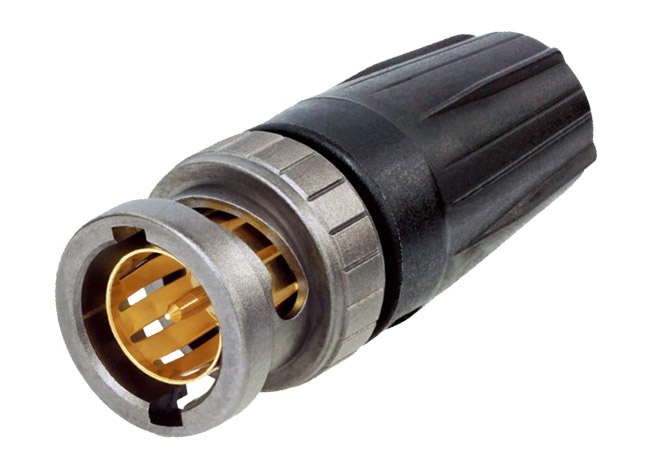

NEUTRIK NBNC75BDD6X BNC 12G UHD FICHE mâle, rear twist, Belden 1855A 4855R

Code stock
48-6371
Marque
Neutrik
Référence produit
  • NBNC75BDD6X
NEUTRIK NBNC75BDD6X BNC 12G UHD FICHE mâle, rear twist, Belden 1855A 4855R
NEUTRIK NBNC75BDD6X BNC 12G UHD FICHE mâle, rear twist, Belden 1855A 4855R

NEUTRIK - CONNECTEURS - BNC - Fiches , mâle - À sertir - 12G UHD - Rear Twist

Gamme de connecteurs BNC de haute qualité offrant d’excellentes performances en termes mécaniques et électriques ainsi qu’en matière d’assemblage. Des composants montés avec précision garantissent une valeur d’impédance précise et un excellent facteur de perte de retour, jusqu'à 12GHz, convenant à la 12Gb/s 4K UHD, 3Gb/s HD-SDI 1080p, SD-SDI (numérique en série) et analogique. Une variante compacte du connecteur, à verrouillage par torsade arrière traditionnel, permettant ainsi une connexion/déconnexion en tournant le connecteur entier, beaucoup plus pratique que le maniement des bagues de moletées classiques.

Le manchon anti-traction intégral offre plus de maniabilité du connecteur, rendant une utilisation plus pratique en panneaux de connexion encastrés ou de haute densité. Le manchon intégrale est noir en standard avec chaque connecteur, sauf si commandé en pièces détachées, voir note de commande plus bas. Des manchons d'autres couleurs, pour faciliter l'identification, sont disponibles séparément et peuvent être installés au moment de l'assemblage. Les manchons BST-BNC conviennent aux connecteurs NBNC et les BST-BLC aux types NBLC. Un capuchon avec cordon est également disponible.

La broche centrale et le blindage externe tressé se sertissent au moyen d’une pince à mâchoires Neutrik, voir NEUTRIK - OUTILS DE SERTISSAGE - Pour connecteurs coax..

Chaque type de câble doit être équipé d’un connecteur adapté à son diamètre et serti avec la mâchoire correspondante.

Canford dispose en stock des connecteurs adaptés aux câbles les plus courants. Les versions destinées aux autres câbles sont disponibles sur commande spéciale, veuillez nous contacter.

Accessoires requis : Pince à sertir et mâchoires Neutrik
Accessoires en option : Manchons anti-traction colorés

Connecteur Câbles Câbles Câbles Câbles Autres Code Taille (mm) Taille (mm)
Canford Canare Draka Belden câbles mâchoires mâchoires mâchoires
blindage blindage broches
NBNC75B-DD6X 1855A, 4855R, DIE-R-BNCX-PDG 4.53 1.07
4855ANH
NBNC75B-FG7X SDV, SDV-X, SDV-UHD L-2.5CHWS 0.6/2.8AF, 1855ENH Image 360 DIE-R-BNCX-PDG 5 1.07
Ultra HD PRO50
NBNC75B-JP9X 1505F DIE-R-BNCX-PDG 6.47 1.07
NBNC75B-LP9X SDV-I-X-LFH L-4CFB 0.8/3.7AF 1505A, 4505R Image 720 DIE-R-BNCX-PDG 6.47 1.07
NBNC75B-TU11X L-4.5CHWS 1694A, 4694R DIE-R-BNCX-PU 7.36 1.07
4694ANH
NBNC75B-UU11X SDV-L, SDV-L-X-LFH 1.0/4.8AF Image 1000 DIE-R-BNCX-PU 7.36 1.07
SDV-F, SDV-F-R, SDV-XF
NBNC75B-XU13X SDV-L-UHD-LFH UltraHD100 DIE-R-BNC-PU 7.36 1.6
NBNC75B-ZV14X 4794R DIE-R-BNC-PY 8.23 1.6

Note pour la commande :

Certaines versions sont disponibles en vrac par boîtes de 100. Notez que pour ces versions, les manchons ne sont PAS disponibles et doivent être commandés séparément.
