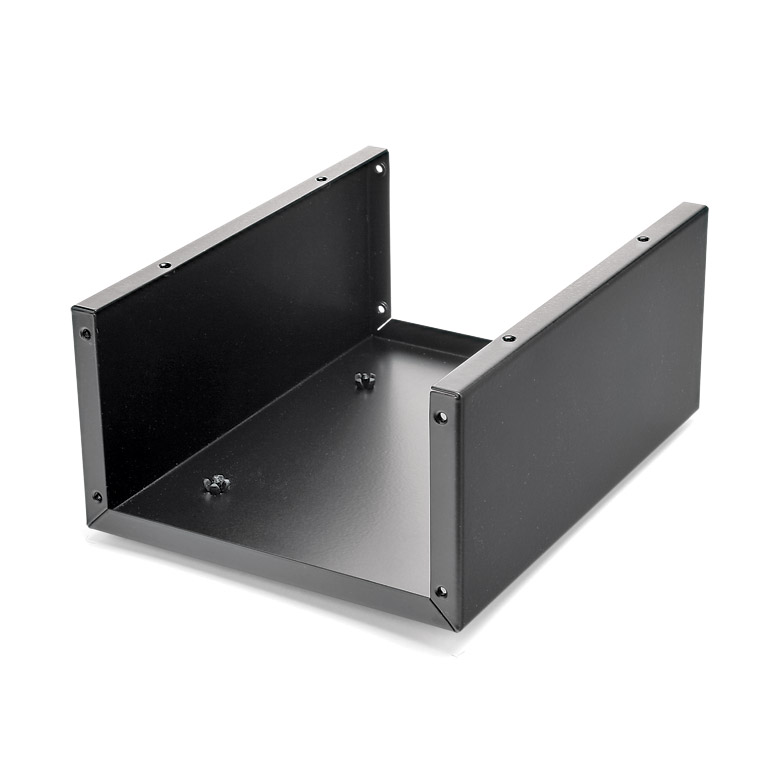

Une série de boîtiers de scène robustes en acier qui offre un vaste choix de connexions avec les connecteurs Canford "Universal" montés sur la plaque supérieure et terminée de connecteurs multi-cœur les plus utilisés. La base est constituée d’un solide châssis auquel s’ajoutent flancs et plaque supérieure proposant jusqu'à 48 découpes "Universal".
Les plaques avant avec des trous de connexion "Universal" sont disponibles en deux versions. Elles sont numérotées de manière séquentielle (par exemple 1-12, 1-16, etc.) ou sans identification, ce qui permet au client d'apposer son propre marquage ou de réaliser une gravure personnalisée si nécessaire. Il est égaelement possible de faire graver les boîtiers, voir CANFORD - GRAVURE PERSONNALISEE
Les Flancs sont disponibles avec ouïes de fixation pour connecteurs multibroches EDAC, Contact, MIL26 ou Tourline. Ils disposent de rails pliés qui protègent les connecteurs, eux-mêmes pouvant être fixés vers l’intérieur ou l’extérieur (formant ainsi des poignées). Fourni avec les pièces nécessaires au montage du boîtier et pieds en plastique. Finition noire.
Dimensions
Connecteur Neutrik série "D"
La gamme de brides de montage de Série "D" de Neutrik est utilisé pour une grande variété connecteurs comme les XLR mâles et femelles, embases jack 3 points (A-gauge et GPO), RCA (phono) en retrait, connecteurs de données "Ethercon" RJ45, USB et Firewire, "Speakon" pour haut-parleurs, connecteur d'alimentation "Powercon et embases en retrait BNC. La plupart des connecteurs peuvent êtres installés par l'avant comme par l'arrière sur le panneau. Ces boîtes murales sont conçues pour offrir la plus grande densité de connecteurs possible, mais lors de l'utilisation de connecteurs de haut-parleurs "Speakon" de Neutrik, les connecteurs doivent être espacés en alternance, en ajoutant un cache aux découpes non utilisées, car la largeur du connecteur de câble est plus grande que celle du connecteur du châssis. Il est fortement recommandé d'utiliser le couvercle isolant 42-029 avec l'utilisation de "Speakon" et "Powercon" pour remédier aux contacts accidentels avec les broches sous tension se trouvant à l'arrière du panneau avant. Les embases jack Neutrik verrouillables peuvent être montés par l'avant comme par l'arrière. Cependant un montage par l'arrière demandera le retrait du loquet.
Connecteur Switchcraft Sub-D série EH
Cette élégante solution permet aux adaptateurs de monter les adaptateurs dos à dos Switchcraft à 9 broches et Sub-D HDD 15 broches dans une découpe standard.
Connecteurs Canford série "Universal"
Canford a étendu les possibilités en offrant une gamme supplémentaire de connecteurs et d'interrupteurs montés sur moulages isolants qui s'adaptent sur les découpes "Universal". Les connecteurs sur plaques de fixation en retrait ou à encastrer, disponibles en blanc et en noir, devrait être choisis dans la gamme de Connecteur Série "Universal". (voir CANFORD - SERIE D (UNIVERSAL) - CONNECTEURS). Des plaques non percées peuvent être utilisées comme cache pour les découpes restant béantes ou percées pour accepter un grand nombre de connecteurs, commutateurs et indicateurs.
Note d'application :
La plupart des connecteurs sont idéalement montés par l'arrière à la plaque supérieure en utilisant des vis à tête plate M3x10mm, écrous et rondelles anti-vibrations ou bagues nylon autobloquantes mais peuvent être montés par l'avant à l'aide de vis à tête fraisée. Nombreux connecteurs Neutrik série DLX sont disponibles avec trous de montage filetés M3 pour un montage par l'arrière et n'ont besoin que de vis à tête plate M3x10mm.
Accessoires en option :
Connecteurs et quincaillerie comme les barres pour connecteurs Universal en U, vis de fixation, écrous et rondelles sont à commandés séparément. Tous sont disponibles finis plaqués zinc noir passivé (ZBP), nickel brillant passivé (BNP) et plaqués zinc incolore passivé (ZCP). D'autres styles de vis et d'écrous sont également disponibles (voir Fixations et accessoires pour portes).
Les boîtiers de scène Canford peuvent être livrés montés et câblés selon vos besoins. Les plaques peuvent être embouties et gravée sur mesure.
Fabriqués par Canford.
Note pour la commande :
Les pièces se commandent séparément. Un boîtier de scène complet est constitué d'un châssis, d'une façade supérieure et de deux flancs.
