BELDEN 1694A CABLE violet

Code stock
60-1694A-7
Marque
Belden
Référence produit
  • 1694A
Couleur
  • VioletViolet

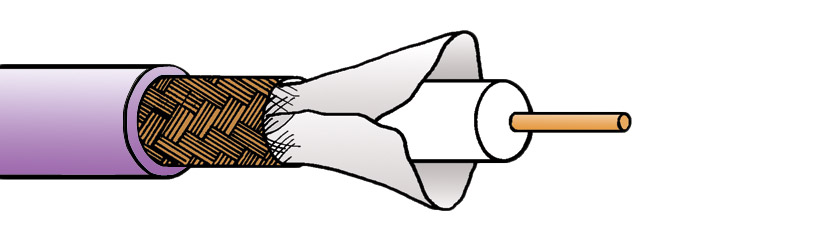

BELDEN 1694A CABLE violet

Les images ne sont proposées qu'à titre indicatif. Veuillez consulter la description du produit pour avoir les détails exacts.

BELDEN 1694A CABLE violet

BELDEN - 1694A - CÂBLE - Vidéo HDTV, numérique série et analogique - Faible perte

Câble coaxial 75 ohms à faible perte spécifique pour signaux de vidéo numérique série. Type industrie RG6/U. Disponible au mètre.

Caractéristiques techniques :
Dimension, groupe : Y ( Neutrik BNC adapté réf. 48-6303)
Conducteur interne : 1/1,01mm (18AWG) (0,80mm²), cuivre pur
Diélectrique : Mousse polyéthylène mousse haute densité injecté de gaz, DE 4,57mm
Blindage 1 : Bande Duofoil®(aluminium/plastique/aluminium)
Blindage 2 : Tresse de cuivre étamé, couverture optique 95%
Construction : Câble coaxial
Gaine : PVC, noir, vert et violet (autres couleurs disponibles sur commande spéciale)
Diamètre extérieur : 6,93mm
Impédance : 75 ohms
Capacité : 53,1pF/m nominale
Affaiblissement de réflexion : 23dB 5-850MHz
21dB 850-3000MHz
Atténuation: MHz 1 10 135 180 270 360 540 750 1000
dB/100m 0,78 2,36 6,89 7,94 9,74 11,25 13,94 16,50 19,32
Poids : 5,96kg/100m
Longueur de bobine : 305m
Longueurs de coupe : Disponible au mètre
Connecteurs compatibles

BNC mâle - 12G

Marque Code Description
Canford Connect 48-6026 CANFORD CONNECT CCBNCY BNC 12G, à sertir, 75 ohms, groupe Y
COAX Connectors 48-5063 COAX CONNS 10-005-W126-FC BNC 12G UHD mâle, fiche pour câble, à sertir, 75 ohms, noir, groupe Y
COAX Connectors 48-5073 COAX CONNS 10-005-W126-FC BNC 12G UHD mâle, fiche pour câble, à sertir, 75 ohms, noir, groupe Y (pack de 100)
Neutrik 48-6375 NEUTRIK NBNC75BTU11X BNC 12G UHD mâle, fiche pour câble, rear twist, Belden 1694A

BNC mâle, coudé - 12G

BNC mâle - 3G

BNC mâle - HD-SDI - 1.5G

Micro BNC mâle - 12G

DIN 1.0/2.3 mâle - 3G

MUSA - 3G

MUSA Metrology grade

Connecteur F

RCA Phono
