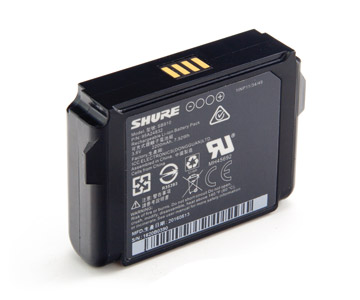

SHURE SB910 BATTERIE pour émetteur ADX1

ADX5D Dual-channel receiver - Portable

L'Axient Digital ADX5D de Shure est un récepteur sans fil portable à deux canaux, conçu pour être inséré dans une caméra ENG, dans le sac d'un preneur de son EFP ou monté sur pied ou sur perche via une fixation à griffe froide pour les événements sportifs. Ce récepteur True Diversity offre un cryptage AES-256 bits et un contrôle en réseau via Shure Wireless Workbench, alors que le mode ShowLink Direct permet de contrôler à distance les émetteurs Axient Digital ADX.

Trois plaques arrières ADX5BP sont disponibles en option : ADX5BP-TA3 est une plaque arrière autonome conçue pour permettre l'alimentation à partir d'une source externe via un connecteur Hirose à 4 pts, deux sorties audio via des connecteurs TA3 et une entrée d'alimentation par batterie via un connecteur à 4 pts. La plaque arrière ADX5BP-DB15 est dotée d'un connecteur D-Sub 15 pts compatible avec les caméras vidéo telles que celles fabriquées par Sony. La plaque arrière ADX5BP-DB25 est dotée d'un connecteur D-Sub à 25 broches pour les appareils SuperSlot ou UniSlot. DB15 et DB25 comprennent une plaque d'écartement pour un ajustement adéquat. L'une des trois plaques arrière peut être fixée à l'aide des vis Phillips captives.

La face avant de l'ADX5D présente des entrées SMA pour les antennes amovibles A et B, une entrée SMA pour l'antenne ShowLink si nécessaire, deux vis captives pour le montage sur du matériel compatible, et un port infrarouge pour la synchronisation avec un émetteur compatible. Un écran OLED "haute résolution" avec capteur de lumière ambiante associé pour détecter automatiquement les conditions d'éclairage et ajuster l'affichage en conséquence. L'écran OLED permet à l'utilisateur de naviguer dans les menus ou de visualiser l'entrée RF A/B, le nom du canal, la fréquence et d'autres informations importantes. Quatre boutons associés permettent de sortir, d'entrer et de modifier les paramètres vers le haut ou le bas lors de la navigation dans le menu et le système de configuration. Un ensemble de trois DEL (rouge, jaune et verte) indique les niveaux audio d'un coup d'œil, mais des lectures plus approfondies peuvent être obtenues sur l'écran OLED. Deux DEL placées en haut à gauche du panneau avant indiquent l'état de l'antenne pour les canaux A et B, l'illumination bleue signifiant une RF normale, la rouge une interférence détectée, et l'absence d'illumination suggérant l'absence de connexion RF entre le récepteur et l'émetteur sur le canal correspondant. Enfin, une section de DEL à cinq niveaux affiche le rapport signal/bruit du canal correspondant, les cinq DEL étant allumées lorsque le signal est fort et le niveau de bruit faible.

Sur la face inférieure du panneau avant, on trouve une sortie audio jack 3,5 mm pour le monitoring, et un port USB-C pour les mises à jour du firmware.

Accessoires inclus : 1 câble USB-A vers USB-C, 2 antennes UHF, 1 antenne Zigbee, 1 tournevis.

Accessoires en option : Plaque arrière ADX5BP-DB15, plaque arrière ADX5BP-DB25, plaque arrière ADX5BP-TA3, support de piles ADX5BS-L pour 2 piles de type L, support de piles ADX5BS-AA pour piles de type AA, plaque de montage pour sabot froid ADX5-MOUNT.

Plage de fréquences : 2,40-2,4835 GHz. Portée : 30m, selon l'absorption, la réflexion et l'interférence. Type de réseau : IEEE 802.15.4. Plage de réglage du gain de sortie audio : -18 à +42dB, plus sourdine. Réponse en fréquences : 20Hz-20kHz. Plage dynamique : 129dB. THD : 0,0006% à -6 dBFS, 1kHz. Alimentation en courant continu : 6-18V DC. Température de fonctionnement : -18°C à 65°C. Dimensions (HxLxP) : 29 x 88 x 108mm, sans plaque arrière.

AD4DNP/AD4DUK - Récepteur - Fixe

Le AD4D est un double récepteur 1U pour installation en rack. Il dispose de la technologie True Digital Diversity qui assure une haute qualité audio et une meilleure stabilité du signal. Les sorties audio sont sur XLR 3 pts symétriques, indépendantes avec une plage dynamique supérieure à 120dB (pondérée A, gain du système +10) et un jack 6,35mm 3 pts. Les sorties numériques incluent l'AES3 et DANTE avec une plage dynamique supérieure à 130dB (pondérée A, gains du système +10).

Le panneau arrière du AD4D propose une entrée alimentation CA sur IEC et une sortie CA afin de relier un deuxième récepteur. Cette dernière peut être remplacée en usine, sur demande, par une entrée CC afin d'assurer une alimentation redondante (1). Un commutateur DANTE à 4 ports est situé sur la gauche, offrant 4 connexions RJ45. Le connecteur peut être configuré pour une utilisation du contrôle et de l'audio ou pour des flux séparés avec redondance. Les connecteurs d'entrée et de sortie WordClock ont un interrupteur de terminaison adjacent. Une sortie AES3 porte la sortie numérique des canaux un et deux, et chaque canal a ses propres sorties XLR 3 pts et jack TRS 6,35mm 3 pts. Des commutateurs micro/ligne et sélecteurs de masse sont disponibles pour chacune des sorties analogiques. Quatre BNC sont présentes tout à droite. Les canaux A et B peuvent être connectés à des antennes pour la réception RF. Les connecteurs C et D peuvent être employés pour relayer en cascade les signaux RF à des récepteurs additionnels.

Le panneau de l'Axient AD4D avant présente une sortie casque sur jack 6,35mm avec molette pour régler le volume, permettant ainsi l'écoute de la DANTE Cue et DANTE Browse. Deux groupes d'indicateurs et de contrôles sont associés aux canaux 1 et 2. Chacun a des mètres LED à 6 graduations pour les canaux RF A et B. Des LED bleues indiquent la fonctionnalité des canaux A et B. Un crête mètre LED à 8 graduations, surveille le niveau audio réceptionné. Un grand écran affiche un retour de la performance de l'hôte, incluant un mètre de qualité du canal (rapport signal RF-bruit), gain de canal, autonomie des accus, canal RF et les fréquences. Quatre touches de fonctions sont positionnées à la droite de l'écran afin de permettre un accès rapide au menu affiché, tandis qu'une grande molette de contrôle et touches enter/exit, permettent la navigation entre les réglages utilisateurs possibles. Le bouton marche/arrêt se trouve tout à droite. Les plaques pour installation en rack ne sont pas amovibles.

Note (1): l'option de redondance d'alimentation doit être demandée à la commande et peut induire du temps de livraison plus important. La sortie de liaison d'alimentation IEC est présente en standard.

Modèles disponibles :

AD4QNP/AD4QUK - Récepteur 4 canaux - Fixe

Le récepteur AD4Q a les mêmes caractéristiques que le récepteur AD4D mais avec quatre canaux de réception. Le récepteur peut être relié à deux antennes pour une utilisation normale, ou quatre antennes pour un mode "Quadversity", dans lequel quatre antennes déportées peuvent être connectées pour une réception optimale et beaucoup moins de risques de coupures. Particulièrement utile dans une utilisation dans un stade ou un théâtre lorsque la réception "à vue d'œil" n'est pas applicable. Lors de l'utilisation en mode "Quadversity", les connecteurs BNC, généralement utilisés pour le branchement en cascade, sont utilisés pour deux antennes déportées supplémentaires.

Chaque canal possède une sortie XLR 3 pts et une sortie jack TRS 6,35mm 3 pts dédiées. Toutefois, si les sorties AES3 pour les canaux 1 et 2 sont utilisées, elles apparaitront sur la sortie XLR pour le canal 3, laissant uniquement la sortie jack pour la sortie analogique du canal 3. De même, la sortie XLR pour le canal 4 est utilisée pour les sorties AES3 des canaux 3 et 4, uniquement la prise jack TRS sera disponible pour une sortie analogique du canal 4.

Avec l'exception de deux canaux supplémentaires pour la surveillance, le panneau avant est similaire à celui du AD4D.

Modèles disponibles :

AD2X2 - Emetteur - A main

Le AD2X2 est en métal pour la durabilité et offre la possibilité d’échanger les capsules, comme les SM58, BETA58a, KSM8 nickel ou noir, KSM9 nickel ou noir, KMS9HS nickel ou noir, BETA87a, BETA87c et VP68. Il peut émettre de l'audio dans une bande de fréquences de 20Hz to 20kHz avec réponse plate, mais chaque capsule de microphone fournira une courbe de réponse en fréquences différente. Il peut être utilisé avec un accumulateur Lithium Ion rechargeable SB900A permettant jusqu'à 9h d'autonomie. Il est doté de contacts pour un chargement en station d'accueil avec le chargeur SBC240 ou SBC840, disponibles séparément. Comme le ADX1, le ADX2 offre un cryptage AES 256-bit. Un écran LCD rétroéclairé affiche les groups/canaux, fréquences ou l'état de la batterie. Les fonctions fréquences et la fonction de verrouillage de l'alimentation sont accessibles via le menu. Le bouton de marche/arrêt à profil bas, verrouillable, est positionné sur la section de l'antenne du microphone.

Les émetteurs ADX2 peuvent être surveillés à distance pour un contrôle en temps réel des paramètres. L'émetteur détecte l'interférence et bascule automatiquement si la fréquence utilisée se dégrade, permettant ainsi une opération fluide et claire.

Note : pour un contrôle à distance, les composants Shure AD610 etAXT600 sont requis.
Les pinces micro Shure avec filetage 5/8" sont livrées en standard. Un adaptateur de filetage, 5/8" vers 3/8" est disponible séparément (réf. 53-217).

ADX2FD - Emetteur - A main

Similaire au ADX2 mais fonctionnant en mode Diversity. Il est conçu spécialement pour les performances les plus critiques. Deux émetteurs indépendants sont logés dans l'émetteur pour un niveau de redondance accru.

Note : pour un contrôle à distance, les composants Shure AD610 etAXT600 sont requis.

ADX1 - Emetteur - Boîtier ceinture

En alliage magnésium, l'émetteur ADX1 offre majoritairement les mêmes caractéristiques de l'émetteur à main ADX2 mais avec une antenne ¼ d'onde et une connexion pour microphone TA4 4 pts ou LEMO3, selon le modèle. Il est doté de contacts pour un chargement en station d'accueil avec le chargeur SBC200 ou SBC800, disponibles séparément. Une commande à distance est disponible mais les composants AD610 et AXT600 sont nécessaires.

Modèles disponibles :

ADX1M - Microémetteur - De poche

Logé en boîtier en plastique Utem PEI pour la résistance à la chaleur et la durabilité, le ADX1M est le plus petit émetteur de poche proposé par Shure. Sa petite taille, 68x60x18mm, permet de l'utiliser attaché à une ceinture ou dissimulé sous les vêtements. L’antenne classique a été remplacée par une antenne interne. Un écran OLED affiche le canal, l'état de la batterie, la puissance du signal et le nom de l'émetteur. Il n'est disponible qu'avec une connexion LEMO 3 dû à son format compacte. La batterie rechargeable SB910M lui offre une autonomie de 7 heures. Ses contacts de charge externes permettent d'utiliser le dock de chargement SBC840M-UK disponible en option. Le ADX1M peut être contrôlé à distance mais les composants AD610 et AXT600 sont nécessaires.

Modèles disponibles :

AD3 - Emetteur - à enficher

Le Shure AD3 a été conçu pour être compatible avec les microphones munis d'une XLR3 tels que SM58, BETA58a, BETA87a etc. Grâce à l'entrée XLR3 universelle, cet émetteur enfichable peut également être utilisé à la base d'un pied de microphone ou d'une perche à l'aide de la pochette de clip de ceinture fournie, en se connectant à la XLR3 mâle du câble via le connecteur XLR verrouillable.

L'AD3 peut être alimenté par une seule pile au lithium-ion SB900 ou par deux piles AA, tandis que l'unité peut être chargée par le port USB-C. Un châssis métallique léger a été conçu pour résister à l'humidité, à la sueur et aux débris. Un écran OLED permet à l'utilisateur de voir des informations intuitives en un coup d'œil et des commandes de navigation simples permettent le défilement et la configuration des menus.

Accessoires inclus : 2x piles alcalines AA, câble USB-A vers USB-C, pince/pochette de ceinture, pochette zippée.
Accessoires en option : SB900 Pile au lithium-ion.

AD610-UK

Le Shure AD610 offre une connexion réseau sans fil (ShowLink) entre émetteurs ADX, pouvant atteindre un nombre total de 24 par point d'accès et récepteurs Axient Digital. Il est nécessaire pour le contrôle à distance d'émetteurs ADX. Via une liaison 2,4GHz, le AD610 permet au technicien d'accéder à distance, entre autre, au réglage du gain, au changement des fréquences et la mise en sourdine de signaux. Un balayage automatique assure que la meilleure fréquence 2,4GHz soit utilisée pour la liaison. Il peut être sauvegardé dans le logiciel Wireledd Workbench pour analyse.

Accessoires inclus : pince micro pour pied WA371, cordon 7,62m (25 pieds), adaptateur de filetage et alimentation secteur.

Dimensions (lxpxh) : 190 x 102 x 47mm. Poids : 464g

AD600 - Gestionnaire de spectre numérique

L'AD600 de Shure est un outil matériel de gestion du spectre numérique en acier, compatible réseau et Dante, qui permet à l'ingénieur de planifier, balayer et déployer des fréquences dans l'ensemble d'un système. Un grand écran couleur de 6,6 pouces permet à l'ingénieur de visualiser le spectre RF disponible et de contrôler la navigation dans les menus. La coordination et l'attribution guidées des fréquences radio facilitent l'installation en temps voulu, en particulier dans les environnements qui ne disposent pas d'ondes claires. Une plage de réglage allant de 174MHz à 2GHz assure la compatibilité avec la plupart des bandes de fréquences dans le monde, ce qui en fait un outil très utile pour les applications de tournée. L'AD600 est compatible avec le Shure Wireless Workbench.

Le panneau arrière présente une entrée secteur 100-240 V CA au moyen d'une connexion IEC à fusible, une alimentation de sortie au moyen d'une connexion IEC, une connexion USB pour les mises à jour du micrologiciel, les journaux d'événements et le stockage des données ; deux connexions de contrôle réseau au moyen de connexions RJ45, des connexions Dante 1 et Dante 2, et six connexions d'antenne BNC. L'AD600-DC présente les mêmes caractéristiques, mais le connecteur d'alimentation de sortie est un connecteur d'alimentation CC à 4 points.

Le panneau avant comporte un écran de 6,6 pouces pour l'aide visuelle et la navigation dans les menus, quatre boutons de fonction pour permettre la sélection des menus et la fonction de préréglage, une molette de sélection avec des boutons d'entrée et de sortie associés pour la navigation dans les menus, un interrupteur marche/arrêt à verrouillage et une prise casque de 6,35 mm avec un réglage de volume rotatif associé.

Plage de fréquences du casque : 20Hz - 20kHz, +/-3dB. Impédance : 63ohms. Niveau de signal maximal : 300mW. Plage de fréquences : 174MHz - 2000Mhz. Pas de réglage : 25/200kHz. Plancher de bruit : -154dBm/Hz. Rejet d'image : Supérieur à 90dB. Réponse aux parasites : moins de 100dBm. Dimensions (HxLxP) : 43 x 482 x 285,7 mm. Poids : 3,7 kg.

AXT600

Ce gestionnaire de spectre fonctionne en combinaison avec le AD610-UK afin d'effectuer un balayage des fréquences 470 à 952Mhz en 64 secondes et déploie les fréquences compatibles aux récepteurs Axient Digital reliés. Des fréquences de secours sont également sauvegardées dans une liste dynamique, pouvant être déployées automatiquement si le récepteur Axient détecte des interférences. Une fonction d'écoute démodule des signaux FM afin de permettre le contrôle par casque. Relié au Shure Wireless Workbench, une interface graphique offre un support pour une meilleure analyse et un contrôle optimal.

Le panneau avant de l'unité 1U pour installation en rack présente deux affichages, celui de gauche montrant le tracé du spectre, l'état de la surveillance et la puissance du signal, celui de droite, les menus et les réglages. Chaque écran est accompagné de 4 boutons pour la navigation et la sélection. Des touches 'Enter' et 'Exit' sont placées à droite des écrans sur potentiomètre poussoir pour la navigation. Des LED indiquent la surcharge de l'audio, le statut de la sortie monitor avec une prise casque symétrique jack 6,35mm avec contrôle de volume. Le bouton va et vient, de mise sous/hors tension, est situé tout à droite. L'arrière présente toute la connectivité d'entrée et de sortie avec l'entrée secteur CA 100-240V sur IEC, une sortie IEC en cascade, un interrupteur de courant principal, deux ports Ethernet pour le réseau, deux connecteurs BNC asymétriques 50ohms actifs pour l'antenne et deux connecteurs BNC asymétriques 50ohms pour la cascade RF.

Temps de balayage max. par 60Mhz : 48sec par pas de 25kHz et par pas de 200kHz avec le WWB6 ; 1 seconde, par pas de 1000kHz avec WWB6. Seuil de bruit : -110dBm, 25kHz; -100dBm, 200kHz; -90dBm, 1000kHz. Alimentation : CA 100-240V, 50-60Hz. Dimensions (hxlxp): 44mm x 483mm x 366mm. Poids : 5.5kg.
