RYCOTE 021635 WINDJAMMER WJ AD BONNETTE

Ce système modulaire peut être configuré pour permettre à quasiment tout microphone ou paire stéréo d’être suspendu et doté de divers degrés de protection contre le vent.

Les composants peuvent être commandés séparément, ou sous forme de kits, qui sont FORTEMENT recommandés pour simplifier le processus de sélection dans de nombreuses configurations courantes. Voir RYCOTE - BONNETTES ET SUSPENSIONS DE MICROPHONE - Blimp-Style pour plus de détails.

Suspensions modulaires

La suspension modulaire soutient le microphone et les autres accessoires. C’est une barre métallique dotée de deux arceaux. Le microphone est soutenu par les pinces lyre universelles (pour micro de diamètres 19 à 25mm). Quatre longueurs de barres (modules) sont disponibles. Les tailles 1, 2, 3 correspondent respectivement à Small, Medium et Large. Les versions demi-module sont livrés dans un boîtier spécial (voir plus bas). Les tailles 1, 2 et 3 sont en polymère de verre noir renforcé incorporant un stabilisateur d'UV pour prévenir la détérioration due à la lumière ainsi qu'un additif en caoutchouc pour le rendre moins cassant, ce qui le rend de 60% plus solide que la majorité des barres métalliques. Les barres d'autres tailles sont en aluminium usiné de finition noire anodisée.

Types “mono” - Un corps microphone

Elles ont deux arceaux, pour recevoir un seul microphone. Le terme “mono” doit être pris avec précaution car certain microphones à un corps peuvent également être stéréo. Elles existent en trois tailles, chacune pouvant accueillir différents microphones à l’aide de diverses combinaisons de pinces de microphone et d’éléments de suspension. Voir le tableau de compatibilité ci-dessous pour sélectionner la taille appropriée.

Accessoires fournis: poignée pistolet avec support XLR intégral et douille à filetage 3/8″, adaptateur léger pour perche (aussi à douille 3/8″), jeu de pinces lyre universelles incassables pour microphones de diamètre 19 à 25mm, une paire de pinces "Lyre" MKH carrées et un Connbox 1 (câble XLR pour les suspensions modulaires de grande taille), une clé hexagonale pour les réglages.
Accessoires optionnels: boîtiers de connexion Connbox, bonnettes modulaires, jerseys grand vent, Windjammers (voir ci-dessous). Des pinces de microphones de plus grand diamètre (30 mm) doivent être employées avec certains modèles, à commander séparément. Des pinces de micro robustes, grises de 30mm, sont indispensables pour les micro plus lourd (à commander séparément).

Types “stéréo” - Un ou deux corps microphone

Elles ont deux pinces lyre, pour tenir un microphone et sont généralement livrées avec un clip dos à dos pour convenir à deux microphones montés en parallèle côte à côte. Le terme “stéréo” doit être pris avec précaution puisque certains microphones à corps plus grand ont besoin d'une bonnette et des accessoires d'un plus grand diamètre.

Accessoires fournis: poignée pistolet avec support XLR intégral et douille à filetage 3/8″, adaptateur pour perche légère (aussi à douille 3/8″). Un seul jeu de pinces est fourni. Un seul jeu d’éléments de suspension remplaçables en caoutchouc de silicone, une clé hexagonale pour les réglages ainsi qu'un sachet de pièces détachées.
Accessoires optionnels: boîtier de connexion Connbox, bonnettes modulaires, jersey grand vent, Windjammers (voir plus bas).

Demi-module - Une capsule microphone

Appelées Mono Extended Bal Gag (ou XBG) par Rycote à cause des éléments appartenant à un Baby Ball Gag utilisés, elles sont doté à l'avant d'une pince lyre microphone 19/22mm et à l'arrière d'une pince lyre de 9.5mm.

Accessoires inclus: un adaptateur léger pour perche (douille 3/8"), une clé hexagonale pour les réglages et un clip attache câble XLR.
Accessoire optionnels: Connbox alternatives, bonnettes modulaires, jersey grand vent et Windjammer (voir plus bas).

Demi-module - Deux capsules microphone

Elles ont un seul arceau et sont livrées avec une double pince pour accueillir deux capsules montées en parallèle côte à côte. La taille “mono”, appelée Mono Extended Ball Gag M/S par Rycote, avec petit arceau est disponible avec une double pince (“MS”) pour accueillir deux capsules montées en parallèle côte à côte. La taille “stéréo”, appelée Stereo Extended Ball Gag M/S par Rycote, avec arceau plus grand, a une double pince (“MS”). Voir les accessoires optionnels pour les pinces “XY” adaptées.

Accessoires fournis: un adaptateur léger pour perche (douille 3/8″), des éléments de suspension en caoutchouc de silicone remplaçables dans le même “poids”, une clé hexagonale pour les réglages, un clip attache câble XLR et deux rivets renforcés.
Accessoires optionnels: boîtiers de connexion Connbox, bonnettes modulaires, jerseys grand vent, Windjammers (voir plus bas). La monture XY / MS tient dans la suspension demi-module “stéréo” 40215 (pas dans la version “mono” plus petite), en remplaçant la pince MS standard pour accepter des capsules de 19-20 ou 21-22mm comme les modèles AK Neumann ou CCM Schoeps. La fixation utilise un système à broches précis pour obtenir des préréglages d’angles inter-capsules de 120, 105, 90, 70 ou 0 degrés (MS) tout en maintenant une véritable coïncidence verticale.

Connbox

Le câble du microphone est fréquemment tellement rigide qu’il “court-circuite” presque complètement cette isolation. Les câbles épais ou doubles utilisés pour les microphones stéréo sont particulièrement traîtres à cet égard. La Connbox peut être montée sur la suspension Modular pour éviter cela, isoler et éradiquer le bruit du passage de câble. La Connbox agit comme un connecteur intermédiaire et un point d’ancrage pour les câbles de microphone. Disponible en version mono ou stéréo, elle a un câble de sortie flexible en quarte en étoile qui se termine par une XLR 3 ou 5 broches sur la poignée pistolet. Le câble d’entrée qui se connecte au(x) microphone(s) est une rallonge enfichable ultra-fine dotée d’un connecteur Lemo ou XLR. Le câble ne nécessite aucun habillage ni positionnement particulier.

Les kits Connbox ont deux éléments (à code couleur). Le boîtier plastique se fixe lui-même sur la suspension; il a un ou deux connecteurs d’entrée miniatures, selon le modèle, et un câble de sortie captif. Le(s) câble(s) d’entrée se branchent entre le microphone et le boîtier. Les Connbox 7 et 8 sont livrées avec deux câbles d’entrée de longueurs différentes (Connbox 7 110/130mm et Connbox 8 90/200mm) pour permettre le déplacement vertical de la paire stéréo tandis que les câbles livrés avec le Connbox 6 font tous deux 110 mm.

Bonnettes modulaires

Ce sont des bonnettes “cages” en plastique gris clair, qui se glissent sur la suspension modulaire, entourant le microphone, le connecteur et la suspension pour apporter une excellente réduction du bruit de vent. Les capuchons avant et arrière utilisent une fixation rapide à baïonnette. La cage s’interface avec la barre métallique de la suspension au moyen d’une “languette” en plastique extrudé qui sert aussi à clore l’assemblage. La nature modulaire permet à des extensions de rallonger l’écran anti-vent, pour qu’une bonnette puisse servir à plusieurs microphones. Une large gamme de tailles est disponible pour s’adapter à quasiment tout microphone, voir les tableaux de compatibilité ci-dessous. L’assistance technique peut vous conseiller les modèles adaptés aux microphones non référencés.

Les types “mono” de diamètre 100 mm et “stéréo” de diamètre 140 mm se montent respectivement sur les suspensions “mono” et “stéréo”. Deux tailles sont parfois dites de type “rallongé” car ce sont en fait deux capuchons d’un “Baby Ball Gag” (voir bonnettes non modulaires Rycote) avec une extension pour donner une cage très courte. Elles se montent sur les suspensions demi-modules. Les tailles AA et AC correspondent respectivement aux versions “mono” et “stéréo”.

Accessoires optionnels : jerseys grand vent, Windjammers (voir plus bas). Les languettes sont disponibles en pièces détachées.

Jerseys “grand vent”

Ils peuvent être montés sur les bonnettes et améliorer d’environ 3-5 dB le bruit de vent en conditions de faible vent. Ils sont fabriqués en matériau molletonné gris foncé et maintenus en place par des attaches à scratch. Chaque jersey correspond à une taille spécifique de bonnette.

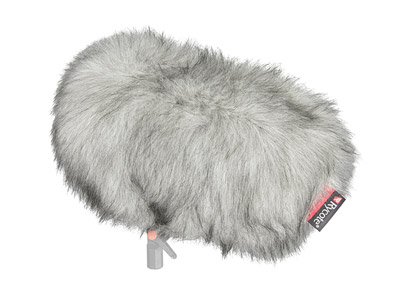

Windjammers

Les Windjammers sont des chaussettes en fourrure synthétique à deux tons de gris qui peuvent réduire de plus de 12 dB le bruit du vent sur une bonnette standard. Ils se fixent fermement à l’aide d’un cordon (version à fermeture éclair disponible sur commande spéciale). Les matériaux utilisés sont exceptionnellement transparents pour l’audio et le restent s’ils sont régulièrement entretenus avec la brosse fournie. Chaque Windjammer correspond à une taille de bonnette.

Accessoires fournis: brosse à poils Rycote avec dragonne.

Tableau de compatibilité des suspensions et bonnettes - "Mono"

Note : Certains microphones stéréo sont dotés d'un corps unique et peuvent être montés dans des suspensions et bonnettes de largeur "mono".

Important : Small, Medium et Large correspondent à module 1, module 2 et module 3. Mono XBG est une suspension "mono", demi-module, appelé Mono Extended Ball Gag par Rycote.

Note (1): Longueur réduite. (2): Longueur complète. (3): Avec tube super-cardioïde. (4): Version sur commande spéciale utilisant des lyres de plus grande taille - contactez nous pour plus de details. (5) Avec filtre CUT1. (6): Avec capsule déportée. (7) Avec préampli MZD et filtre MZF.

Tableau de compatibilité des suspensions et bonnettes - "Stéréo"

Note : Certains microphones stéréo sont dotés d'un corps unique et peuvent être montés dans des suspensions et bonnettes de largeur "mono".

Important : Small, Medium et Large correspondent à module 1, module 2 et module 3. Mono XBG MS est une suspension "mono", demi-module avec pinces M/S fixes, appelé Mono Extended Ball Gag MS par Rycote. Stéréo XBG MS est une suspension "stéréo", demi-module avec pinces M/S fixes, appelé Stereo Extended Ball Gag par Rycote.

Note (1): Stéréo à un seul corps. (2): Microphone compacte. (3): Capsule déportée
