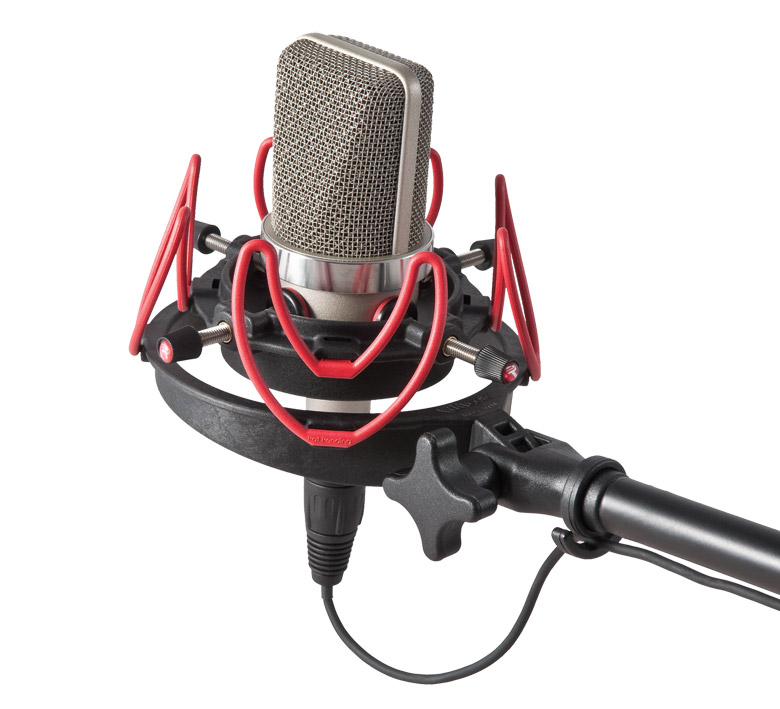

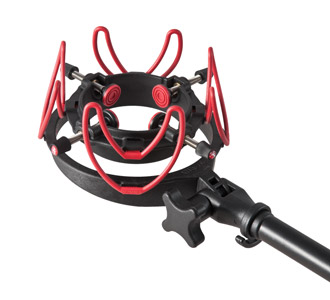

RYCOTE 044903 INVISION USM-L SUSPENSION MICRO série Studio mount

La suspension modulaire permet de maintenir le microphone et les autres accessoires. Il s'agit d'une barre centrale munie de deux pinces lyre. Le microphone est soutenu par les pinces Lyre Universelle (pour les microphones de diamètre 19-25mm). Il existe quatre longueurs différentes de barre (module) ; 1, 2, 3 correspondent respectivement à petit, moyen et grand. Les demi-modules constituent un cas particulier. Voir ci-dessous. Les tailles 1, 2 et 3 sont moulées à partir d'un polymère de verre noir renforcé, intégrant un stabilisateur UV pour empêcher la détérioration de la lumière UV et un additif de caoutchouc pour éviter qu'elle ne soit cassante, ce qui la rend jusqu'à 60% plus résistante que la barre métallique alternative. Les autres tailles sont fabriquées en aluminium usiné et anodisées en noir.

Les microphones de type "Mono" disposent de deux clips Lyre, pour ne tenir qu'un seul corps de microphone. Le nom "Mono" doit être traité avec prudence car il fait référence à la suspension qui tient un seul microphone, qui peut être soit mono ou stéréo. Elles sont proposées en trois tailles différentes, chacune pouvant accueillir différents microphones grâce à l'utilisation de cinq différentes suspensions de type Lyre. Veuillez consulter le tableau de compatibilité ci-dessous pour sélectionner la taille appropriée.

Les types "stéréo" - pour un ou deux corps de microphone - disposent de deux pinces lyre, pour accueillir un seul corps de microphone et, en général, sont fournis avec des pinces dos à dos pour s'adapter à deux corps de microphone montés parallèlement l'un à l'autre. Le terme "Stéréo" doit être considéré avec prudence, car certains microphones mono-corps plus grands nécessitent une bonnette anti-vent et des accessoires de plus grand diamètre pour s'adapter.

Accessoires inclus : Poignée crosse avec douille filetée 3/8″, adaptateur pour perche léger (également avec douille filetée 3/8″), un support XLR à clipser, un jeu de lyres universelles pratiquement incassables pour les microphones de 19 à 25 mm de diamètre, une paire de pinces lyre MKH carrées et une clé hexagonale pour les réglages.

Accessoires en option : Connboxes, bonnettes modulaires, housses Hi Wind, Windjammers. Les pinces de lyre pour les microphones de plus grand diamètre (30 mm) doivent être utilisées avec certains modèles, les microphones plus lourds nécessitant des pinces de lyre grises de 30 mm, dites "robustes".

Les versions 040139, 040144, 040146 et 040151 comprennent également le CB 1 Connbox avec une terminaison XLR3 femelle.

La gamme de suspensions de microphone InVision Broadcast a pour but d'isoler les microphones de petite à moyenne longueur des grondements et bruits de manipulation quand un profil discret est essentiel. Toutes utilisent le système de suspension "Lyre" breveté par Rycote. Celui-ci n'emploie pas de composants élastiques ou en caoutchouc pour isoler le microphone des chocs et bruits de manipulation indésirables.

La forme de la Lyre apporte la conformité exacte nécessaire au microphone pour isoler la capsule des vibrations et bruits de manipulation. Elles peuvent être utilisées avec un grand nombre de gammes de microphones compacts, de systèmes à "capsule distante" et certains microphones à petite membrane et corps petit à moyen. Les matériaux utilisés permettent à la suspension d'avoir une plage de température de fonctionnement qui, de -35 à plus de 100°C, dépasse celle des suspensions et montures antichocs à élastique ou en caoutchouc.

Chaque suspension est constituée d'une base, appelée "barre" et de deux "lyres" équipées de "pinces" moulées pour maintenir le microphone. Certains modèles sont livrés avec un manchon de réduction.

Barres

Base cylindrique avec orifice fileté adapté aux goujons filetés 3/8 pouces à filetage Whitworth standard équipant les pieds de microphone avec une charnière pivotante la reliant à une plate-forme possédant des emplacements de montage pour deux lyres. Deux tailles de barre sont disponibles, petite et grande, dont les orifices de montage sont respectivement espacés de 25 mm et de 70 mm. Toutes ont une pince de câble moulée intégrée à la base, graduée pour convenir à divers câbles courants, afin de réduire le bruit induit par le câble atteignant le microphone.

Lyres

Elles se vissent sur la barre et ont des pinces moulées de diverses tailles qui maintiennent le microphone. Deux tailles de lyres sont disponibles, "InVision" (INV-1, INV-2, INV-3) et "Standard" (INV-4 à INV-9), qui font respectivement 43 et 70 mm. Les modèles InVision sont conçus pour l'emploi en studio et les applications fixes, ils ne peuvent pas être employés en conjonction avec une bonnette anti-vent. Les lyres ont deux niveaux de dureté. Les suspensions Standard ont des lyres noires. Elles conviennent aux modèles du tableau de compatibilité avec ou sans bonnette anti-vent légère. Pour les microphones plus longs ou plus lourds ou si une bonnette anti-vent plus lourde doit être montée une autre Lyre est utilisée. La suspension Softie INV-7HG-MKIII est disponible pour les micros de même taille que pour INV-7, INV-8 et INV-9. Les suspensions de lyre Standard sont disponibles pour suspensions modulaires Rycote, kits de bonnette anti-vent et gamme S. Les modèles InVision ont un aspect moins massif, utile dans le champ des caméras.

Pinces

Les deux tailles de lyre sont disponibles avec une variété de pinces, dont la taille diffère pour accueillir des diamètres de microphone allant de 9,5 mm à 30 mm. Leurs conception ingénieuse leurs permet de s'adapter aussi bien aux micros cylindriques que carrés de la série 'MKH' (25mm).

Manchons de réduction

Principalement utilisés avec des capsules de microphone employées à distance du préamplificateur, ils se montent sur le connecteur du microphone et/ou le câble, laissant le corps de la capsule libre pour l'équiper d'une bonnette anti-vent. Des manchons de réduction sont livrés avec les INV-1 et INV-4.

Accessoires fournis : toutes les suspensions sont livrées avec un adaptateur 3/8 pouces mâle à filetage Whitworth vers 5/8 pouces femelle en laiton, pour montage de la base sur des goujons de 5/8 pouces.

INV-Lite

Ces suspensions légères de 115g sont conçues pour une utilisation sur perche en intérieur et sont compatibles avec les bonnettes Softie-Lite windscreens. La INV-Lite 19 convient aux microphones de 19mm de diamètre , NV-Lite 21 aux microphones de 21mm de diamètre. Les deux versions sont compatibles avec des microphones d'une longueur max de 210mm et d'un poids allant jusqu'à 120g. Avec adaptateur 3/8' vers 5/8' en laiton.

Ce tableau affiche les informations sur les suspensions adéquates pour certains microphones et combinaisons de microphones courants. Pour vous aider dans la sélection d'une suspension Invision convenant à d'autres microphones, veuillez nous contacter.

Note : les modèles de suspension ci-dessus ont des lyres standard. Les suspensions à lyres plus resistantes, INV-7HG-M2KII, sont disponibles pour les micros de même taille que pour INV-7, INV-8.

Ces produits de la gamme InVision sont des systèmes anti-choc et de suspension permettant de fixer des microphones d'un diamètre compris entre 9,5 et 25 mm et d'une longueur maximale de 300 mm, selon le modèle, sur des caméscopes et des appareils photo reflex numériques. La plupart sont montés sur la griffe de la caméra ; d'autres se vissent dans un filetage standard 1/4", disponible sur certains caméscopes, ou au moyen d'adaptateurs disponibles séparément.

Dans tous les cas, le microphone est suspendu dans deux des supports de lyre brevetés en forme de W de Rycote, qui offrent "une isolation nettement meilleure du moteur de la caméra et des bruits et vibrations que les supports de microphone traditionnels sur la caméra". Comme il n'y a pas de parties élastiques, les supports ne s'affaissent jamais et n'ont pas besoin d'être réenfilés.

042901 - Sabot

Une pince en plastique "universelle" est soutenue par deux lyres qui sont à leur tour soutenues par une barre "modulaire". La barre modulaire comprend un serre-câble moulé, et est reliée à une extrémité d'une barre transversale par un boulon à vis. La barre modulaire peut pivoter sur la barre transversale et être déplacée sur sa longueur, puis fixée en position à l'aide de la vis à oreilles. À l'autre extrémité de la barre transversale, un adaptateur pour sabot est monté à l'aide d'une vis à ailettes sur laquelle il peut pivoter sur 360° dans le plan horizontal. Le microphone peut donc être positionné à volonté dans le plan horizontal, mais reste fixe dans le plan vertical.

La pince universelle est adaptée aux microphones de 19 à 25 mm de diamètre et jusqu'à 300 mm de longueur.

042902 - Adaptateur 1/4"

Ce modèle est pratiquement identique au modèle 042901, il n'a pas de support de sabot, il est remplacé par une vis standard 1/4" filetée qui s'adapte à un filetage femelle et est bloquée à l'aide d'une vis à oreilles. Il s'agit par ailleurs du même modèle.

Ce tableau présente les détails des suspensions appropriées pour certains microphones et combinaisons de microphones courants. Le tableau indique également l'orientation du montage avec une combinaison particulière de microphones et de suspensions. Pour obtenir de l'aide dans le choix d'une suspension Invision USM adaptée à d'autres microphones, n'hésitez pas à nous écrire.

Chaque kit comprend une suspension InVision USM et un filtre pop universel InVision.

Composition du kit
