TOA - AMPLIFICATEURS MÉLANGEURS - Analogiques
Plus flexible que les amplificateurs mélangeurs TOA basiques de la gamme A-1000, la gamme A-1700 est destinée aux applications de sonorisation nécessitant de la polyvalence. Conçue pour répondre aux besoins de sonorisation à multiples microphones d’environnements comme les lieux de cultes et salles de réunion, elle offre des services du dernier cri. Les modèles disposent d’entrées symétriques, d’une alimentation fantôme et d’une télécommande simple. Les sorties pour enceintes se font vers deux zones et proposent un branchement ligne 100 V ou basse impédance. Alimentation CA seulement.

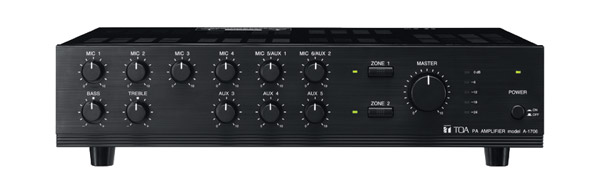

La face avant possède des commandes de niveau pour quatre entrées microphone, deux entrées réglables par l’utilisateur en micro ou auxiliaire, et trois entrées auxiliaires. Il existe des réglages de graves et d’aigus, de volume général, un affichage de niveau à diodes et un interrupteur d’alimentation à diode témoin. Deux sélecteurs déterminent quelles zones sont en service.
La face arrière présente une embase d’alimentation IEC; des sorties pour enceintes à vis M4; des connecteurs d’entrée, des sorties pour égaliseur externe et enregistrement. Un autre bornier permet de télécommander le volume et la mise en service. Les microphones 1- 4, Aux 1/Mic 5, Aux 2/Mic 6, Aux 5 (mono) se branchent à l’aide de connecteurs combinant des prises XLR3 et jack 3 contacts. Un sélecteur miniature (DIP) permet de choisir entre microphone et auxiliaire pour les deux entrées Aux 1/Mic 5 and Aux 2/Mic 6, ainsi que de mettre en service l’alimentation fantôme pour les entrées microphone 1 à 6. Les entrées Aux 3 et Aux 4 disposent d’un connecteur double, pour mélanger deux sources en mono. La sortie enregistrement a aussi un connecteur double pour fournir les deux canaux à un enregistreur stéréo. La sortie ligne et les entrées d’ampli de puissance sont simples, destinées à des amplificateurs de puissance supplémentaires ou à l’insertion d’égaliseurs, lignes de retard ou réducteurs de réinjection (“larsen”).
Caractéristiques techniques:
| Entrées micro: |
-60 dBV, symétriques, pour micro basse impédance, XLR3/jack 6,35 mm 3 contacts |
| Entrées Aux1,2: |
-20 dBV, symétriques, XLR3/jack 6,35 mm 3 contacts |
| Entrées Aux3,4 (1): |
-20 dBV, asymétriques, double cinch (RCA/phono) |
| Entrée Aux5: |
-20 dBV, symétrique, XLR3/jack 6,35 mm 3 contacts |
| Entrée ampli de puissance: |
0 dBV, asymétrique, cinch (RCA/phono) |
| Réponse en fréquence: |
50-20 000 Hz, +/- 3 dB |
| Distorsion: |
Inférieure à 2 % à 1 kHz, puissance nominale |
| Rapport signal/bruit: |
Supérieur à 100 dB, volume général coupé. Supérieur à 76 dB; volume général au maximum; tous les volumes d’entrée coupés. Supérieur à 60 dB; Mic 1-4. Supérieur à 76 dB; Aux 1-5 |
| Commandes de tonalité: |
Graves; +/-10 dB, 100 Hz. Aigus; +/-10 dB, 10 kHz |
| Sortie enregistrement: |
0 dBV, asymétrique, double connecteur cinch (RCA/phono) |
| Sortie ligne: |
0 dBV, asymétrique, connecteur cinch (RCA/phono) |
| Entrée de commande: |
Mise en service à distance; par fermeture de contact, CC 24 V, 10 mA |
| Sortie enceintes: |
Zone 1: ligne 100 V; zone 2: ligne 100 V; directe: ligne 100 V, 4 ohms, symétrique |
Notes: (1) les deux entrées utilisées; (2) nominale; (3) à la puissance nominale.
Accessoires fournis: Cordon d’alimentation secteur avec fiche UK 13 A, cache bornier.
Accessoires optionnels: Cornières de montage en rack MB-25B; le cache de commande de volume YA-920 est un ensemble de onze caches qui s’insèrent dans l’ouverture de la face avant après avoir retiré un bouton de commande de niveau ou de tonalité.
