Les Smartmixers, analogiques et numériques, d’Audio-Technica acceptent plusieurs sources d'entrée microphone et/ou ligne et sortent un mix automatiquement contrôlé vers des équipements variés présents dans des salles de conférence, de lectures, salles de formation et de conseil.
ATDM-0604A - 7 entrées
Mélangeur stéréo à 6 canaux mélangeant automatiquement jusqu'à 6 entrées micro/ligne et une entrée stéréo asymétrique en mode de partage d’atténuation ou de gain.
Toute la connectique audio est présentée à l'arrière sur connecteurs Euroblock de type Phoenix détachables, quatre entrées microphone symétriques, deux entrées symétriques commutables micro/ligne et une entrée stéréo asymétrique. Trois sorties sont disponibles, une sortie stéréo asymétrique et deux sorties mono symétriques. Un port réseau RJ45 et deux ports Audio-Technica Link également sur RJ45 permettent de raccorder six mélangeurs ATDM-0604A via câble Cat5E pour une utilisation en simultanée dans une configuration élargie. Un connecteur USB 2.0 de type B 24bits transporte une entrée audio stéréo et une sortie audio stéréo vers et à partir d'un ordinateur. La prise secteur est une IEC de type C7.

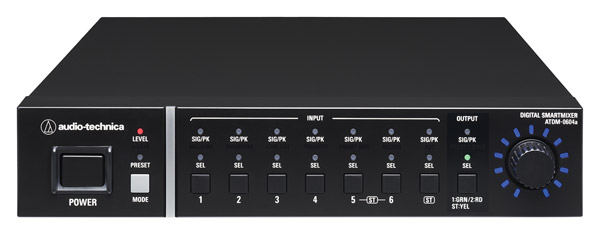

Le panneau avant présente tous les réglages utilisateur, la touche marche/arrêt, la touche mode et un encodeur rotatif pour les réglages. Une touche de sélection d'entrée avec témoins LED et LED signal/crête pour chaque canal. La section de sortie a une touche de sélection et une LED signal/crête.
Connecté à un appareil compatible, le ATDM-0604A peut être configuré et contrôlé à distance via IP. La commande à distance offre un partage des réglages de gain, le réglage de niveaux du mixage, du plateau LF, un égaliseur paramétrique à quatre bandes, l'alimentation +48V et le routage pour les entrées. Un terminal GPO permet également le contrôle à distance les voyants d'un microphone ES954 suspendu une fois connecté Un égaliseur paramétrique à 12 bandes, un contrôle dynamique avec compresseur et limiteur, un ajustement d'une atténuation de -10dBV et une suppression d'effet de Larsen de 8 bandes peuvent être appliqués à distance, à l'étape de sortie. L'annulation de l'écho et du bruit peut également être appliquée à distance afin d'obtenir un signal le plus propre possible, pour tous les microphones ouverts.
Entrée : microphone 0dBu, maximum ; ligne +24dBu, maximum ; stéréo +10dBV, maximum. Gain max. : 64 dB. Bruit : signal à bruit 90 dB, pondéré A. Plage dynamique : 110 dB ou plus, pondéré A. Niveau de sortie max. : sortie ½ (symétrique) +24dBu/+20dBV/+10dBV ; sortie 3 (asymétrique) +10dBV/-33dBV. Alimentation : 100V à 240V, 17W. Dimensions : 219,3 x 346,3 x 44 mm (lxpxh). Poids : 1,89 kg.
Accessoires inclus : cordon secteur, 10 connecteurs Euroblock, kit d'installation en rack 1U, 4 pieds en caoutchouc.
Un SmartMixer 'flexible et facile à utiliser' pour des applications telles que l'hôtellerie, les entreprises, les salles d'audience, ou d'autres environnements où le mixage moins et le fonctionnement multizone sont adaptés. L'ATDM-1012 se présente sous la forme d'un rack 1U, 19 pouces ou d'un modèle de bureau, et dispose de 14 entrées, dont 10 entrées micro/ligne, 2 entrées stéréo de niveau ligne et une connectivité USB entrée/sortie. L'AEC (annulation de l'écho acoustique) et la suppression du bruit peuvent être attribuées à un maximum de dix des entrées micro, tout comme l'alimentation fantôme +48V.
Le panneau arrière regroupe toute la connectivité entrée/sortie, y compris dix entrées micro/ligne symétriques via des connexions Euroblock 3 points, deux entrées audio stéréo asymétriques sur connexions Euroblock 3 points et une connexion USB type B pour une entrée et une sortie audio stéréo 24 bits. Huit sorties symétriques sont disponibles surconnecteurs Euroblock 3 points, et deux sorties audio stéréo asymétriques sur connecteurs Euroblock 3 points. La connectivité réseau est assurée sur une connexion RJ45, et quatre connexions RJ45 supplémentaires permettent de relier/chaîner jusqu'à huit SmartMixers ATDM. L'entrée 100-240V AC est assurée par une connexion secteur IEC.
Le panneau avant présente un interrupteur marche/arrêt, un bouton de sélection de mode pour passer du mode entrée au mode sortie, douze boutons de sélection de canal avec des LED d'entrée associées qui indiquent l'état du canal. Un autre groupe de LED rouges est fixe ou clignotant selon le mode d'entrée ou de sous-entrée. Un écran jaune sur noir permet de naviguer dans les menus et de procéder aux réglages, avec l'aide d'un bouton de retour et d'un bouton rotatif. Les LEDs entourant le cadran indiquent le niveau ou le gain du canal sélectionné.
Niveau d'entrée maximum : -20dBu, microphone ; +24dBu, ligne ; +20dBV, stéréo. Plage dynamique : 110dB ou plus, pondéré A. Rapport signal/bruit : 90dB ou plus, pondéré A. Gain maximal : 64dB. Niveau de sortie maximum : +24dBu/+20dBV/+10dBV, sorties 1-8 ; +20dBV/+10dBV/-13dBV, sortie stéréo. Résolution A/N N/A : 24 bits. Plage dynamique A/N N/A : 115dB. Alimentation électrique : 100-240V AC, 50/60Hz. Consommation électrique : 65W. Température de fonctionnement : 0-40 °C. Dimensions (LxPxH) : 482,6 x 324,3 x 44mm. Poids : 3,6 kg.
Accessoires inclus : Cordon d'alimentation CA, 22x connecteurs Euroblock.
Ce système présente toutes les caractéristiques de l'ATDM-1012, mais il dispose en plus de dix entrées audio numériques via une connexion Dante primaire/secondaire.
