Logés dans des bôitiers en aluminium anodisés, ces sélecteurs de source Sonifex produisent une sortie à partir de dix sources audio maximum. Disponibles en version analogique RB-SS10 ou numérique RB-DSS10, ces unités sont particulièrment utiles pour surveiller un appareil parmis d'autres comme un lecteur CD, tuner ou une source ligne, sans passer par une console de mixage.
RB-SS10 – Console de mixage/sélecteur de source analogique
Le RB-SS10 est un rack 1U qui produit une sortie audio analogique stéréo à partir d’une source analogique stéréo au choix parmi dix. En façade, dix boutons poussoirs lumineux permettent et affichent la sélection du canal. La sélection et l’indication sont aussi possibles par un connecteur de la face arrière pour la télécommande. En plus de fonctionner comme module de sélection de source, le RB-SS10 peut fonctionner comme mixer, en activant le mode mix (utilisant l’entrée “remote”). La sortie casque, en façade, a sa propre commande de volume, indépendante du réglage de niveau des sorties générales, et a un niveau de sortie maximal de +12dBu. La commande de volume peut aussi modifier le niveau des sorties XLR principales, un commutateur de la face arrière permettant d’activer/désactiver cette fonction.
Pour empêcher la sélection accidentelle par les boutons de la façade, il existe une entrée à l’arrière pour désactiver les boutons de la façade. Le gain des entrées gauche et droite peut être réglé individuellement avec les potentiomètres préréglés de la façade. Une diode de façade signale que l’unité est alimentée. En plus de router le signal audio sélectionné, l’unité route aussi un signal de télécommande, reçu du connecteur “remote”, vers la source d’entrée sélectionnée, pour lancer un équipement audio externe, tel qu’un lecteur de CD. Une bande-légende, en façade, sert à identifier les boutons par une description évocatrice. La bande couvre les commandes de gain d’entrée pour qu’une fois configurées, elles ne puissent plus facilement être bougées.
Entrées: Quatre XLR 3 broches femelles, symétriques (peuvent être désymétrisées); deux sub-D 25 points femelles, avec trois canaux stéréo, symétriques, sur chaque. Sorties: Deux XLR 3 broches mâles, symétriques (peuvent être désymétrisées). Entrée/sortie de démarrage à distance: sub-D 25 points mâle. Entrées de sélection et commutation à distance: sub-D 25 points femelle. Sorties de statut: sub-D 25 points femelle.
Impédance d’entrée: 20kohms.Impédance de sortie: <50ohms. Niveau d’entrée maximal: +28dBu. Niveau de sortie maximal: +28dBu. Réponse en fréquence: 20Hz à 20kHz +/-0,1dB, charge de 600 ohms, réf. 1kHz. Gain d’entrée: 8dB de perte à 20dB de gain, réglable séparément Réjection en mode commun: >66dB, typiquement. Bruit: -96dB, gain unitaire, réf. +8dBu. Sortie casque: +12dBu maximum. Source d’alimentation: Embase IEC filtrée 110V-120V ou 220-240V, commutable, 6W. Dimensions: 480(l) x 108(p) x 42(h) mm, (1U). Poids: 1,6kg.
Accessoires fournis: Manuel, câble d’alimentation IEC.
Accessoires optionnels: Kit de montage en rack 1U RB-RK3
RB-DSS10 - Sélecteur de source numérique
Plus distribué

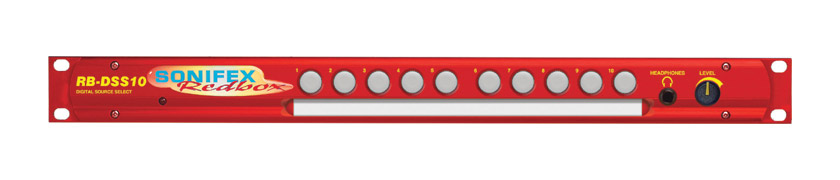

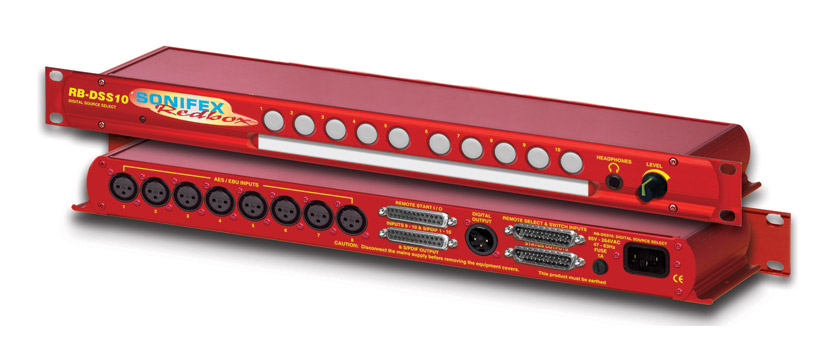

Le RB-DSS10 est un rack 1U produisant une sortie audio numérique AES/EBU et S/PDIF depuis un des dix signaux d’entrée numérique AES/EBU ou S/PDIF. En façade, dix boutons poussoirs lumineux permettent et affichent la sélection du canal; la sortie casque a sa propre commande de volume, indépendante du réglage de niveau des sorties générales. Une bande-légende, en façade, sert à identifier les boutons par une description évocatrice.
La sélection et l’indication sont aussi possibles par un connecteur de la face arrière pour la télécommande et les indicateurs “témoins”. Pour empêcher la sélection accidentelle par les boutons de la façade, il existe une entrée à l’arrière pour désactiver les boutons de la façade. En plus de router le signal audio sélectionné, l’unité route aussi un signal de télécommande, reçu du connecteur “remote”, vers la source d’entrée sélectionnée, pour lancer un équipement audio externe, tel qu’un lecteur de CD.
Les récepteurs numériques de cette unité acceptent les signaux 24 bits, 96kHz. Quand une entrée est sélectionnée en façade ou à distance, l’unité essaie de capturer le signal entrant par les entrées AES/EBU ou S/PDIF, l’entrée AES/EBU ayant priorité. Si le verrouillage se fait sur le signal AES/EBU alors que le signal S/PDIF est routé, l’unité passe automatiquement au signal AES/EBU entrant. Une fois que le récepteur s’est verrouillé avec succès sur une entrée numérique, la diode s’allume, le signal témoin est envoyé, et l’audio est routé simultanément vers les deux sorties audio numériques et converti en audio analogique pour écoute via la prise casque de la façade. S’il n’y a pas de signal audio entrant, la diode du bouton-poussoir et le témoin de télécommande clignotent pour indiquer cette absence. Une diode de façade sert à indiquer que l’unité est alimentée. Toutefois, elle a aussi pour rôle d’indiquer si le canal sélectionné porte le signal de l’entrée AES/EBU (diode rouge) ou celui de l’entrée S/PDIF (diode ambre).

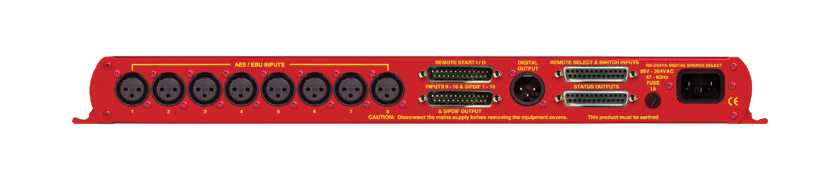

Entrées: Huit AES/EBU, XLR 3 broches femelles; deux AES/EBU et dix S/PDIF, via le connecteur sub-D 25 points. . Sorties: Une AES/EBU, XLR 3 broches mâle; une S/PDIF (partie de la sub-D 25 points). Entrée/sortie de démarrage à distance: sub-D 25 points mâle. Entrées de sélection et commutation à distance: sub-D 25 points femelle. Sorties de statut: sub-D 25 points femelle.
Impédance d’entrée: 110ohms +/-20% symétrique (AES/EBU), 75ohms +/-5% asymétrique (S/PDIF). Résolution: Jusqu’à 24 bits, inclus, selon le signal entrant. Sortie casque: +12dBu maximum. Impédance de sortie: 110ohms +/-20% symétrique (AES/EBU), 75ohms +/-5% asymétrique (S/PDIF).Niveau du signal: 3Vcc/10Vcc min/max (AES/EBU), 0,5Vcc +/-20% (S/PDIF). Plage de fréquence d’échantillonnage: 30-100kHz (dont 32kHz, 44,1kHz, 48kHz, 64kHz, 88,2kHz et 96kHz), selon le signal entrant. Source d’alimentation: Embase IEC filtrée CA 85-264V, 47-63Hz, 10W. Dimensions: 480(l) x 108(p) x 42(h) mm, (1U). Poids: 1,6kg
Accessoires fournis: Manuel, câble d’alimentation IEC.
Accessoires optionnels: Kit de montage en rack 1U RB-RK3.
