Ces insterfaces pro résolvent les problèmes courant survenant lors de la conversion, symétrique vers asymétrique ou asymétrique vers symétrique, de signaux lors de l'utilisation d'équipements comme les mixettes ou appareils d'enregistrement. Les versions de sortie sont destinées pour une utilisation avec de l'équipement domestique comme des lecteurs CD, enregistreurs sur casette ou tuner FM. Elles sont des unités stéréo pour interfacer un équipement asymétrique avec des lignes symétriques professionnelles. Les modèles bidirectionnels ont un circuit de conversion pour attaquer les entrées asymétriques d'un appareil ainsi qu'un circuit pour interfacer des sorties asymétriques et des systèmes symétriques.
RB-LU4 - Quatre entrées stéréo
C'est un modèle à monter en rack, avec quatre paires de convertisseurs symétrique vers asymétrique. Il convertit quatre sources ligne symétriques stéréo pour les relier à des appareils asymétriques. Bien que le terme "stéréo" soit employé ici, les huit canaux individuels peuvent être utilisés isolément ou selon toute combinaison désirée.
La face avant ne possède qu'un témoin d'alimentation. A l'arrière se trouvent quatre paires de connecteurs d'entrée XLR 3 broches femelles symétrisés électroniquement, quatre paires de connecteurs de sortie RCA (cinch/phono) asymétriques, et huit réglages de compensation de gain, rangés par paires. L'alimentation est reçue sur une embase IEC, avec fusible et sélecteur de tension adjacents.
Entrées symétriques: +28 dBu maximum, 0 dBu nominale, 20 kohms, réjection de mode commun supérieure à 66 dB. Réponse: 20 Hz à 20 kHz, +/-0,1 dB. Distorsion: 0,01 % de DHT, 1 kHz, sortie à +8 dBu. Bruit: -100 dB, gain unitaire, sortie à +8 dBu. Sorties asymétriques: +22 dBu maximum, -28 à 0 dBu pour entrée 0 dBu sur les connecteurs XLR, 50 ohms. Alimentation: CA 110-120 V ou 220-240 V, 6 W maximum. Dimensions: 480 (l) x 108 (p) x 42 (h) mm. Poids: 1,3 kg.
Accessoires fournis: manuel, cordon d'alimentation secteur avec fiche.
Accessoires optionnels: le kit de panneau arrière RB-RK3 (1U) permet de monter l'unité à l'envers dans le rack, avec les connecteurs vers l'extérieur.
RB-UL1 - Une sortie stéréo
Plus distribué

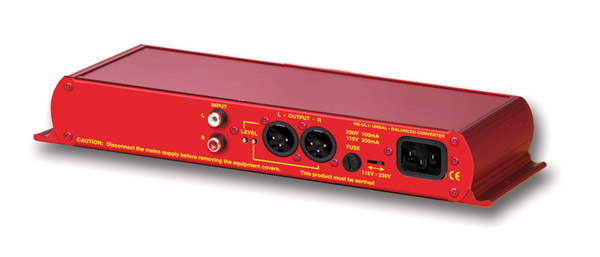

Ce modèle a deux convertisseurs asymétrique vers symétrique. Il convertit le signal d'un appareil stéréo comme un lecteur de CD pour le relier à des systèmes symétriques. Logé dans un boîtier en aluminium anodisé rouge à ouvertures pour vis de fixation, il peut être fixé sur toute surface plane ou monté en rack à l'aide de panneaux accessoires.

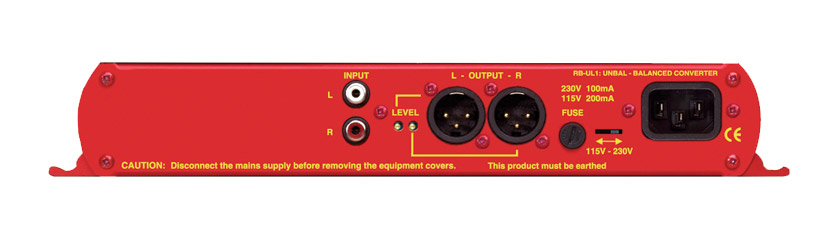

La face avant possède un témoin d'alimentation. La face arrière a deux connecteurs RCA (cinch/phono) comme entrées asymétriques pour recevoir le signal de l'équipement domestique. Elles sont amplifiées avant renvoi aux deux connecteurs de sortie XLR 3 broches mâles symétrisés électroniquement et servant à brancher les systèmes professionnels. Deux commandes préréglées sont prévues pour régler le niveau de chaque sortie. L'alimentation est reçue sur une embase IEC avec fusible et sélecteur de tension associés.
Entrées : +28 dBu maximum, -15 dBu nominale, 10 kohms. Réponse : 20 Hz à 20 kHz, +/-0,1 dB. Distorsion : 0,01 % de DHT, 1 kHz, sortie à +8 dBu. Bruit : -100 dB, gain unitaire, sortie à +8 dBu. Sorties : +28 dBu maximum, -15 à +15 dBu pour une entrée à -15 dBu sur les connecteurs phono, 50 ohms. Alimentation : CA 110-120 V ou 220-240 V, 6 W maximum. Dimensions : 280 (l) x 108 (p) x 42 (h) mm. Poids : 1 kg.
Accessoires fournis: manuel, cordon d'alimentation secteur avec fiche.
Accessoires optionnels: le RB-RK1 est un panneau 1U pour monter en rack l'unité avec ses connecteurs à l'intérieur du rack. Le kit de panneau arrière RB-RK2 (1U) permet de monter l'unité à l'envers dans le rack, avec les connecteurs vers l'extérieur.
RB-UL2 - Deux sorties stéréo
C'est une version stéréo à double RB-UL1. Il convertit deux appareils stéréo comme des lecteurs de CD pour les relier à des systèmes symétriques. Il a deux paires de connecteurs d'entrée RCA (cinch/phono) et deux paires de connecteurs de sortie XLR symétriques, et un total de quatre réglages de compensation de gain. Sinon, il est identique au RB-UL1.
Caractéristiques et accessoires : comme le RB-UL1.
RB-UL4 - Quatre sorties stéréo
C'est une version à montage en rack, avec quatre convertisseurs asymétrique vers symétrique. Il convertit quatre appareils stéréo comme des lecteurs de CD pour les relier à des systèmes symétriques. Il a quatre paires de connecteurs d'entrée RCA (cinch/phono) et quatre paires de connecteurs de sortie XLR symétriques, et un total de huit réglages de compensation de gain. Sinon, il est comme le RB-UL1.
Caractéristiques : comme le RB-UL1, exceptées les suivantes. Dimensions : 480 (l) x 108 (p) x 42 (h) mm. Poids : 1,3 kg.
Accessoires fournis : manuel, cordon d'alimentation secteur avec fiche.
Accessoires optionnels : le kit de panneau arrière RB-RK3 (1U) permet de monter l'unité à l'envers dans le rack, avec les connecteurs vers l'extérieur.
Le panneau avant RB-FR1 permet d'utiliser le materiel sans les pattes de montage rack.
RB-BL2 - Simple stéréo bidirectionnelle
Elle a deux convertisseurs symétrique vers asymétrique et deux convertisseurs asymétrique vers symétrique. Elle convertit la sortie d'un dispositif d'enregistrement/reproduction stéréo comme une platine cassette pour connexion à des systèmes symétriques. Dans un boîtier en aluminium anodisé rouge avec ouvertures pour vis de fixation, elle peut être fixée sur toute surface plane ou montée en rack à l'aide de panneaux accessoires.
La face avant possède un témoin d'alimentation. La face arrière a deux entrées XLR 3 broches femelles symétrisées électroniquement, isolées et atténuées pour fournir aux deux connecteurs asymétriques RCA (cinch/phono) adjacents le signal destiné aux entrées d'un équipement domestique. Il existe deux autres connecteurs RCA (cinch/phono) servant d'entrée asymétrique au signal venant d'un équipement domestique. Ce signal est amplifié avant renvoi aux deux connecteurs de sortie XLR 3 broches mâles symétrisés électroniquement servant à la connexion de systèmes professionnels. Quatre commandes préréglées sont prévues pour ajuster le niveau de chaque sortie. L'alimentation est reçue par une embase IEC avec fusible et sélecteur de tension associés.
Entrées symétriques : +28 dBu maximum, 0 dBu nominale, 20 kohms, réjection du mode commun supérieure à 66 dB. Entrées asymétriques : +28 dBu maximum, -15 dBu nominale, 10 kohms. Réponse: 20 Hz à 20 kHz, +/-0,1 dB. Distorsion : 0,01 % de DHT, à 1 kHz, sortie à +8 dBu. Bruit: -100 dB, gain unitaire, sortie à +8 dBu. Sorties asymétriques : +28 dBu maximum, -28 à 0 dBu pour entrée à 0 dBu sur les connecteurs XLR, 50 ohms. Sorties symétriques : +28 dBu, -15 à +15 dBu pour entrée à -15 dBu sur les connecteurs phono, 50 ohms. Alimentation : CA 110-120 V ou 220-240 V, 6 W maximum. Dimensions : 280 (l) x 108 (p) x 42 (h) mm. Poids : 1 kg.
Accessoires fournis : manuel, cordon d'alimentation secteur avec fiche.
Accessoires optionnels : le RB-RK1 est un panneau 1U pour monter en rack l'unité avec ses connecteurs à l'intérieur du rack. Le kit de panneau arrière RB-RK2 (1U) permet de monter l'unité à l'envers dans le rack, avec les connecteurs vers l'extérieur.
RB-BL4 - Double stéréo bidirectionnelle - Montage en rack
C'est une version à montage en rack, avec quatre convertisseurs symétrique vers asymétrique et quatre convertisseurs asymétrique vers symétrique. Elle convertira deux appareils d'enregistrement/reproduction stéréo comme des platines cassette pour les brancher à des systèmes symétriques. Elle a deux paires de connecteurs d'entrée XLR symétriques, deux paires de connecteurs de sortie RCA (cinch/phono), deux paires de connecteurs d'entrée RCA (cinch/phono) et deux paires de connecteurs de sortie XLR symétriques, et un total de huit réglages de compensation de gain. Autrement elle est identique à la RB-BL2.
Caractéristiques : comme la RB-BL2, exceptées les suivantes. Dimensions: 480 (l) x 108 (p) x 42 (h) mm. Poids: 1,3 kg.
Accessoires fournis: manuel, cordon d'alimentation secteur avec fiche.
Accessoires optionnels: le kit de panneau arrière RB-RK3 (1U) permet de monter l'unité à l'envers dans le rack, avec les connecteurs vers l'extérieur.
Le panneau avant RB-FR1 permet d'utiliser le materiel sans les pattes de montage rack.
