Boîtiers intercom ceintures, alimentés par pile, destinés à une grande palette d’applications Broadcast comme le reportage ainsi que le Cue en studio ou sur le terrain et les systèmes Talkback. Toutes les unités utilisent un circuit basse tension pour amplificateurs de casque. Pour les versions à quatre fils et IFB, des amplificateurs pour microphones dynamiques sont proposés. Un amplificateur pour casque avec haut-parleur (désactivé lors d’un branchement au jack pour casque) et des unités de communication avec micro-casque sont disponibles.
Les boîtiers ont, sur la face inférieure, des connecteurs niveau ligne et des connexions casque/micro-casques avec bouton de volume/marche-arrêt sur la face supérieure. Un des côté est doté d’un panneau coulissant permettant d’accéder au compartiment logeant une pile PP9. Une LED clignote lorsque la pile 9V atteint une charge de 6V afin d’avoir le temps de changer la pile. Le boîtier présente des trous permettant d’attacher une cordelette ou toute autre fixation ainsi qu’une pince ceinture. Le schéma de câblage est imprimé sur la face arrière.
Le Sonifex CM-BHA est destiné aux "applications en direct telles que les reportages sur le terrain" et permet un contrôle audio par le biais d'un haut-parleur intégré ou d'un casque. Il dispose d'une "large plage de signaux", appliquant un gain allant jusqu'à +30dB au signal entrant. La commande de volume "modifie simultanément le volume de sortie et le gain d'entrée", ce qui permet de "reproduire sans distorsion" des signaux d'entrée supérieurs à +18 dBu. L'entrée ligne est assurée par un connecteur XLR 3 points symétrique, et la sortie en boucle - pour une utilisation en chaîne - est également assurée par une connexion XLR 3 points.
Un limiteur intégré peut être activé pour éviter que les sorties élevées n'endommagent les oreilles de l'utilisateur. Le limiteur est activé manuellement à l'aide d'un interrupteur à bascule situé sur le côté du boîtier, et son fonctionnement est identifié par une LED bleue. Il est désactivé lorsque seul le haut-parleur intégré est actif, ce qui permet de transmettre un volume plus élevé au haut-parleur pour une utilisation en mode "squawk". Le circuit de faible consommation assure jusqu'à 200 heures d'utilisation à partir d'une seule pile alcaline 9V PP3, et une LED rouge de 3mm indique la faiblesse de la pile lorsque la cellule de la pile insérée tombe en dessous de 6V.
Impédance d'entrée ligne : 200k ohms, symétrique. Seuil du limiteur d'entrée : -6dBu à +6dBu, réglable. Niveau d'entrée maximum : +18dBu. Gain d'entrée : -60dB à +30dB, réglable. Réponse en fréquence : +/-0,5dB, référence 0dBu 1kHz. Distorsion : Moins de 0,015%, référence +8dBu entrée, 0dB gain, charge 10k ohm. Niveau maximum de sortie casque : +16dBu, tension de batterie de 9V ; +12dBu, tension de batterie de 6V. Impédance minimale du casque : 32 ohms. Niveau maximum du haut-parleur : +12dBu, pile 9V ; +6dBu, pile 6V. Dimensions (LxPxH) : 12,5 x 6,7 x 4,8 cm. Poids : 0,3 kg.
CM-BH4W - Quatre fils - Prise casque jack 6,35mm

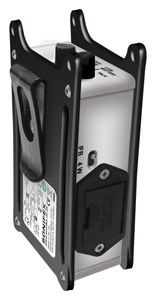

Unité de communication à quatre fils pour une utilisation dans une multitude d’applications Broadcast comme le Talkback/Cue, IFB et commentaires. Le CM-BH4W utilise des transformateurs à ses entrées et sorties, fournissant une isolation galvanique contre les interférences externes et assurant ainsi une communication audible et claire. Doté d’une prise jack 6,35mm 3pts pour micro casque, d’une XLR mâle 3pts et une XLR femelle 3pts pour l’entrée et la sortie niveau ligne, respectivement. Il est doté d’un bouton combiné volume/marche-arrêt et un bouton ‘pousser pour parler’. Un commutateur sur le côté bascule du mode IFB au mode quatre fils.
En mode quatre fils, l’unité agit en tant qu’intercom 2 voies avec l’audio d’entrée routée vers les écouteurs du micro-casque et l’audio du microphone est routée vers la sortie en appuyant sur le bouton Talk. Le niveau de sortie est maintenu à un niveau max de +2dBu par un AGC interne. En mode IFB, l’audio en entrée est envoyée vers la sortie et est interrompue par le signal microphone lorsque le bouton Talk est pressé. Le bouton Talk peut être réglé en mode fugitif ou bascule, selon les besoins de votre application.
Le CM-BH4W s’éteint automatiquement lorsque le jack du micro-casque est retiré. Une pile alcaline PP3 9V permet une utilisation de 150 heures.
Sortie micro : 1.5k ohms, asymétrique, pour microphone dynamique 200 ohms. Seuil d'écrêteur en entrée : -60dBu. Niveau ligne en sortie : +2dBu. Impédance ligne en sortie : 150ohms, symétrisé par transformateur. Entrée ligne : +24dBu, maximum, 10k ohms, symétrisé par transformateur. Gain/volume en entrée : réglable de Off à +10dB. Sortie casque: +7dBu maximum, tension pile 9V, 1% THD, charge 100 ohms. Casque : impédance 100 ohms minimum. Dimensions : 12,5 x 6,7 x 4,8 cm (l x p x h). Poids : 0.3kg.
CM-BH4WX - Quatre fils – Prise micro-casque XLR 4pts
Le CM-BH4WX est une variante du CM-BH4W avec une prise mâle XLR 4pts à la place de la prise jack stéréo. Toutes les autres caractéristiques sont semblables.
