D&R Electronica conçoit et fabrique des consoles de mixages Broadcast depuis 1972. Ces consoles sont dédiées à la diffusion radio et télévision mais conviennent également aux studios de post production audio.
Airlite-USB

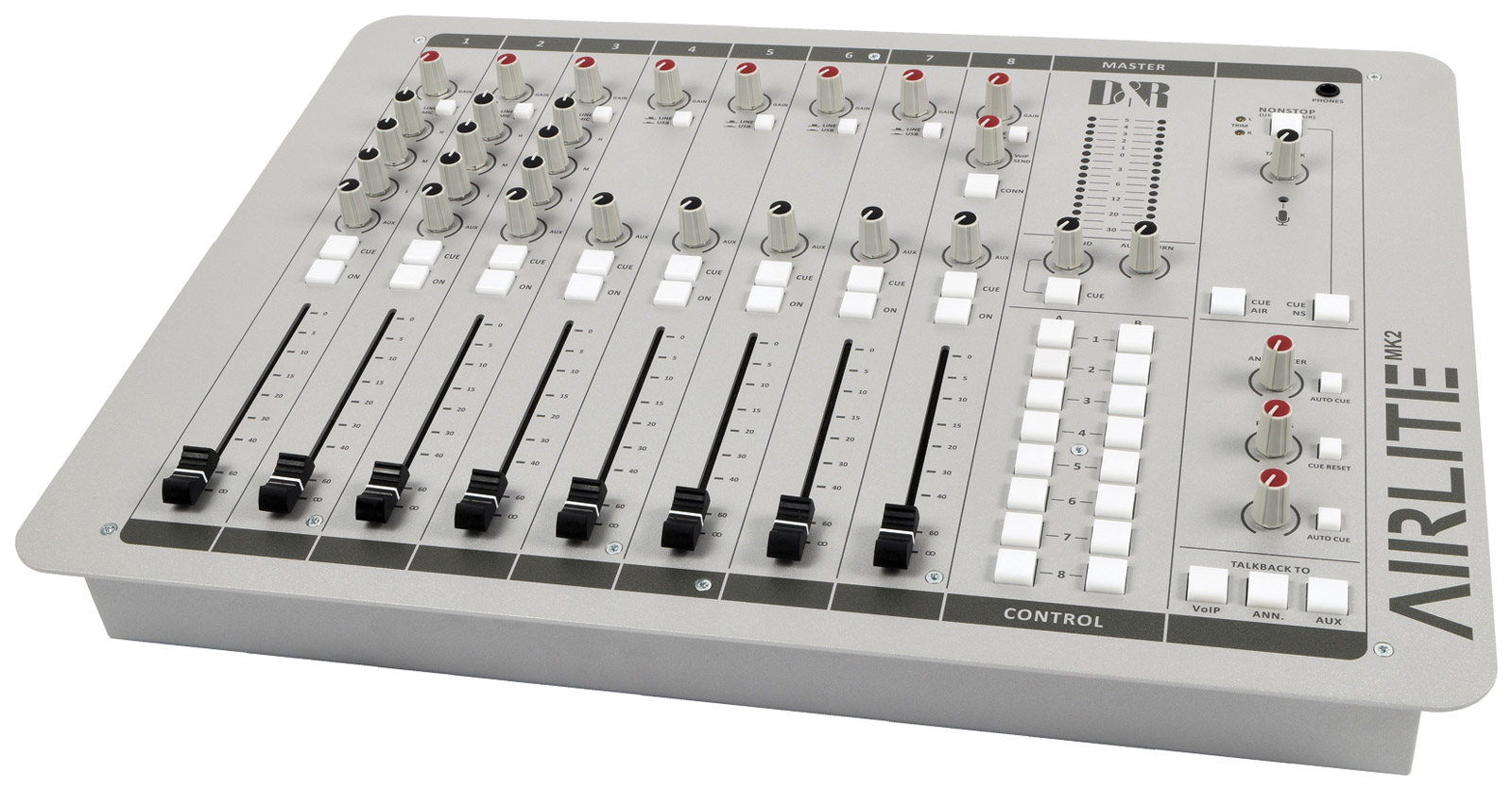

Cette console de mixage pour diffusion en direct et de production Broadcast est destinée aux stations radio locales, internet ou commerciales pour lesquelles la présence d'une interface entre USB et un système automatisé est importante. Elle est dotée de huit fader ALPS de 100mm dont quatre ont des entrées et sorties USB, un banc assignable de 16 touches pour un contrôle automatisé et un logiciel séparé pour les mesures et l'horloge maître.

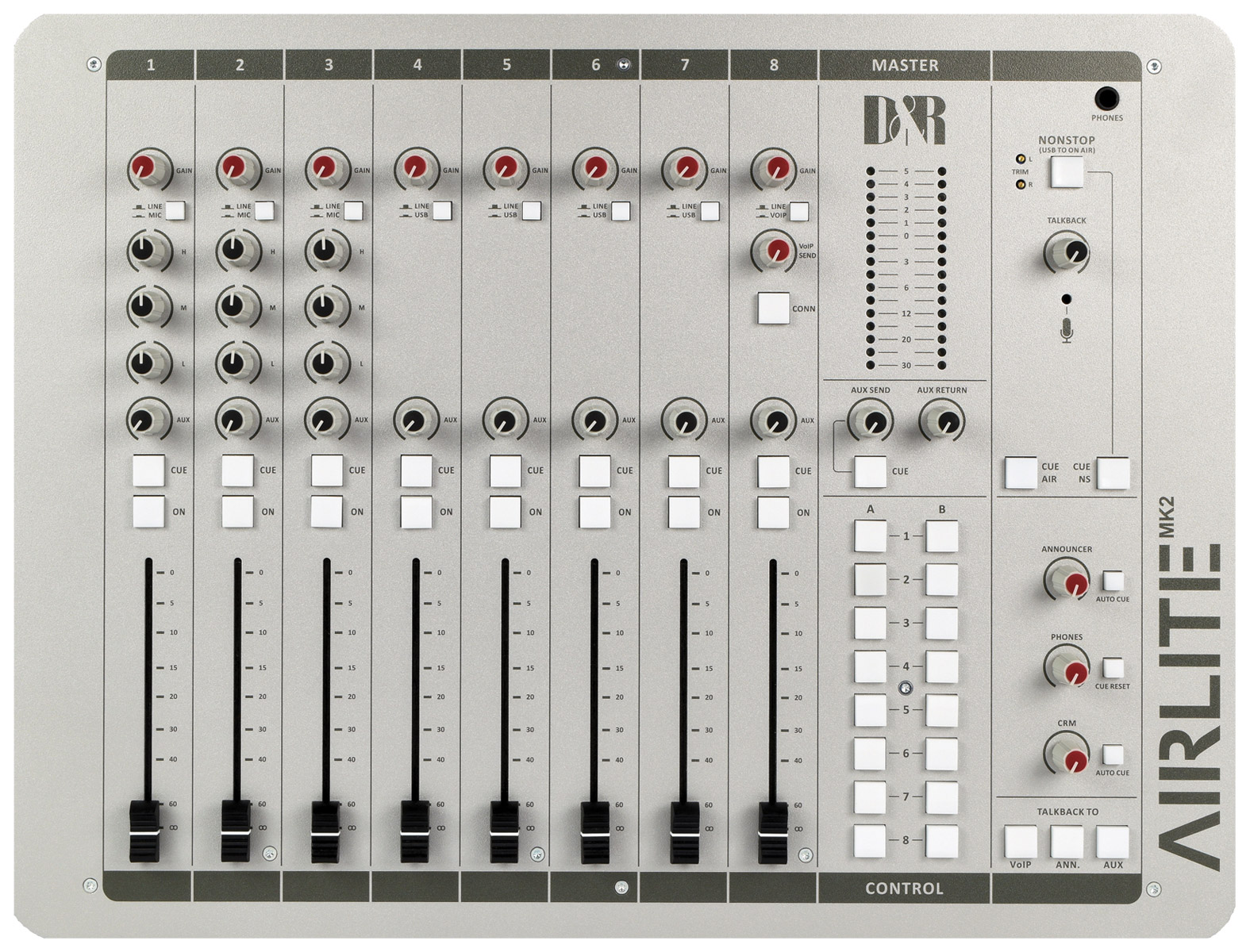

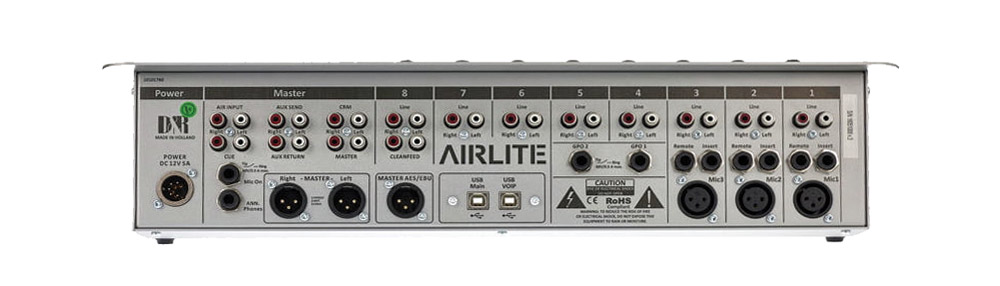

Les premiers trois canaux ont, à l'arrière de l'appareil, des entrées microphone/ligne sélectionnables avec l'entrée microphone symétrique sur XLR femelle (2000ohms) et l'entrée ligne stéréo sur deux prises RCA asymétriques (1000 ohms). Un point d'insertion pour un processeur microphone est proposé sur prise jack 6,35mm asymétrique et une prise jack 6,35mm permet la connexion d'une coupure momentanée (pour la toux) à distance. L'alimentation fantôme 48V est sélectionnable sur les entrées microphone. Le panneau supérieur présente des réglages rotatifs pour le gain d'entrée et un égaliseur à trois bandes +/- 12dB. Un contrôle séparé permet d'envoyer l'entrée au mixage auxiliaire. Chaque canal peut être envoyé séparément au mixage 'Cue’ pour un monitoring 'pré-fade' et a une touche 'On' pour un envoi au mixage programme. Les canaux ont également une fonctionnalité de départ par fader.
Les canaux 4 à 7 ont, à l'arrière de l'appareil, des entrées ligne/USB sélectionnables avec l'entrée ligne présentée sur prises RCA asymétriques et une entrée USB 2.0 de type B pour les quatre entrées USB. Le canal 8 est dédié à la VoIP et une connexion USB de type B est présente pour recevoir l'audio à partir d'un appel par internet, comme par exemple sur Skype. Le panneau supérieur présente des réglages rotatifs pour le gain d'entrée, le niveau envoyé au mixe auxiliaire ainsi que pour le niveau renvoyé à appelant. Un bouton pour envoyer le canal vers le mixe 'Cue' pour un monitoring 'pré-fade' et un bouton 'On' pour l'envoi vers le mixe programme, sont également présents.
A droite des canaux d'entrées, un mètre de sortie à deux canaux et 16 LED permet la surveillance des niveaux en sortie. Un Master Aux séparé (qui peut être commuté au bus 'Cue') de contrôle d'envoi se trouve à côté du contrôle Aux de retour respectif. Seize boutons poussoirs assignables peuvent être employés pour interfacer avec des systèmes d'automation compatibles, permettant des fonctions comme Start/Stop, 'Next' ou pour lancer des jingles. La fonction de chaque touche peut être définie à l'aide du logiciel de contrôle. Les fonctions les plus courantes dans les systèmes d'automation comme Aircast, Aeron Studio, SPL, ENCO, Mairlist, ProppFrexx, Omniplay et Power Studio sont pré-formatées.
Un microphone d'ordre (Talkback) avec commutateurs talkback directs vers le canal VoIP, du présentateur ou du mixe auxiliaire, est intégré au panneau de contrôle. Deux réglages de niveau pour casque, un pour le présentateur, l'autre pour l'utilisateur, avec contrôle séparé pour les moniteurs de la salle de contrôle sont présents.
Compatible avec Aircast 6-STD - un système d'automatisation radio mono-utilisateur pour les ordinateurs PC basés sur Windows, conçu pour les petites stations de radio, en particulier les radios communautaires, les radios Internet, les radios hospitalières et les écoles - offrant diverses fonctions de télécommande pour contrôler le démarrage du fader, le 'suivant' et d'autres exigences à distance. voir D&R - LOGICIEL - Aircast pour plus de détails.
Accessoires inclus : logiciel de configuration, logiciel de mesure et horloge maître, alimentation externe CC 12V, CA 90-230V.
Accessoires en option : Airlite AES/EBU (ajoute des sorties principales numériques AES/EBU), Studio Remote, Aircast et affichage 'On Air'.
Réponse en fréquences : 10Hz - 60kHz. Distorsion : moins que 0.01% max. à 1 kHz. Sorties principales : XLR +6dBu symétrique, RCA(phono) -10dBV gauche/droite. Autres sorties : moniteurs salle de contrôle, envoi auxiliaire, 'Cue', RCA +6dBu. Sorties casque : jack 6.3mm 32-400 ohms. Connexions GPO et 'microphone ouvert' : relais optique, (24volt, 50mA maximum). Dimensions : 482x355x103mm (lxhxp). Poids : 10kg.

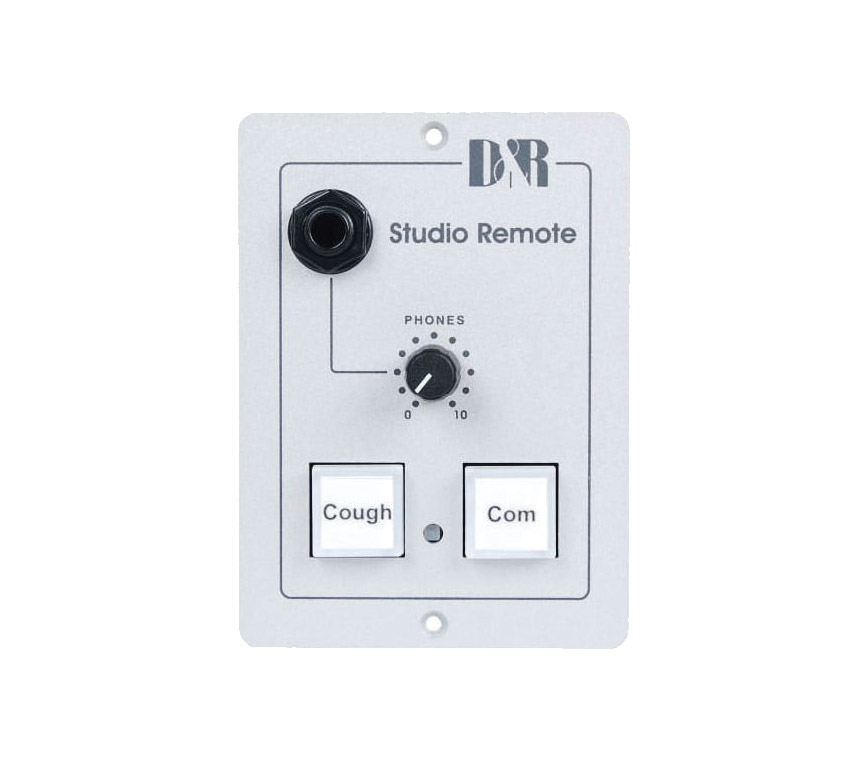

Le Studio Remote est conçu afin d'interfacer à distance la communication entre le présentateur ou l'invité et la console de mixage. Un microphone pour casque interne avec prise jack stéréo 6,35mm et un contrôle de volume rotatif permettent le monitoring. Deux boutons avec témoins lumineux rouge/vert 'Cough' et 'Com' permettent de désactiver le microphone ou de diffuser en direct le canal de communication.
Dimensions : 80x110x50mm (lxhxp).
Affichage lumineux 'On Air'
Cet affichage est destiné aux environnement Broadcast. Activé, les LED rétroéclairent en rouge vif l'inscription 'On Air'. L'alimentation externe CC 12V, 1A fournie alimente l'affichage.
Le contrôle se fait via un câble à deux conducteurs provenant de la sortie microphone commutée (1 x prise jack 6,35mm) se trouvant à l'arrière d'une console Airmate-USB, Airence-USB ou Airlab DT console, ou de toutes consoles dotées d'un contrôle microphone commuté. Les conducteurs de l'alimentation et du contrôle doivent être attachées à la borne de l'affichage 'On Air'.
Dimensions : 260x125x65mm (lxhxp). L'arrière présente les passages de câble et les trous d'accroche.
D'autres options de témoins lumineux " Phone " et " Recording " sont disponibles. Voir D&R - TEMOINS LUMINEUX pour plus de détails.
