La série AGL d'Allen Avionics emploie de véritables transformateurs d'isolation entièrement blindés à taux de 1:1, conçus pour "une faible distorsion, une réponse en phase linéaire et une excellente fidélité d'impulsion". Ce résultat est obtenu par l'extension de la bande passante au-delà 300 kHz, 10 à 15 fois la bande passante normale de 20 kHz.
Les ronflements dans les systèmes audio sont généralement dus à une boucle de masse dans le système. Les courants alternatifs de mode commun ou interférences électromagnétiques entrent dans une boucle de masse créée par un système électrique qui a des masses à différents potentiels de tension, généralement suite au raccordement d'équipements, de racks ou de véhicules inévitablement alimentés par des sources différentes. Le résultat est un ronflement à 50 ou 60 Hz aux sorties de l'équipement. Ces effets sont souvent rencontrés quand les signaux passent d'un étage à l'autre au sein de bâtiments et peuvent être très importants en cas de passage d'un immeuble à l'autre. Le pire environnement est sans doute la diffusion en extérieur, où plusieurs groupes électrogènes ou blocs d'alimentation secteur sont utilisés. Dans les installations audio, les signaux ont une largeur de bande de fréquences qui contient toutes fréquences composant le ronflement et celles-ci ne peuvent pas être supprimées sans affecter le signal audio lui-même. Le ronflement peut toutefois être éliminé en insérant un transformateur d'isolement.
L'AGL-600 et AGL-600-2 comprennent un sélecteur de suppression de masse à trois positions pour les connecteurs XLR, offrant des options de déconnexion de la masse audio et de la masse du châssis.
Sélecteur en position 1 : masse du châssis connectée, masse audio non connectée. Agit comme un transformateur ligne symétrique pour interrompre les boucles de masse. Élimine ronflements et bourdonnements.
Sélecteur en position 2 : masse du châssis et masse audio connectées. Corrige la symétrie sur les lignes audio.
Sélecteur en position 3 : masse du châssis et masse audio non connectées. Interrompt les boucles de masse et procure une isolation audio.
AGL-600 - Monocanal - connexion XLR - Suppresseur de mise à la terre
Impédance (entrée et sortie) : 600 ohms, symétrique. Bande passante : 300kHz. Isolation de ligne : 100 Mohms minimum. Affaiblissement d'insertion : moins de 0,5 dB. Connexion : XLR 3 broches. Boîtier : ABS antichoc. Dimensions : 67 (l) x 38 (p) x 95 (h) mm.
AGL-600-2 - Double canal - connexion par XLR et jack 6,35 mm GPO - Suppresseur de mise à la terre pour chaque canal
Impédance (entrée et sortie) : 600 ohms, symétrique. Bande passante : 300kHz. Isolation de ligne : 100 Mohms minimum. Affaiblissement d'insertion : moins de 0,5 dB. Isolation entre les canaux : 100 dB minimum. Connexion (chaque canal) : XLR 3 broches et jack 6,35 mm GPO. Boîtier : ABS antichoc. Dimensions : 102 (l) x 51 (p) x 137 (h) mm.

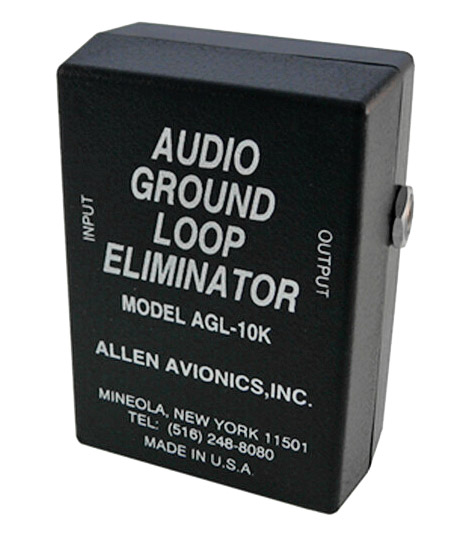

Impédance (entrée et sortie) : 10 kohms. Bande passante : 300 kHz. Isolation de ligne : 100 Mohms minimum. Affaiblissement d'insertion : moins de 0,5 dB. Connexion : jack 6,35 mm standard. Boîtier : ABS antichoc. Dimensions : 67 (l) x 38 (p) x 95 (h) mm.
Note d'utilisation :
Dans un système à plusieurs appareils où un ronflement est présent, il est très important de déterminer les deux équipements qui sont à l'origine du problème. Débranchez un appareil à la fois jusqu'à ce que le ronflement s'arrête. Lorsque la combinaison causant le ronflement est détectée, insérez un éliminateur de boucle de masse entre eux.
De nombreux autres bloqueurs de ronflement, isolateurs, transformateurs, éliminateurs de bruit vidéo, atténuateurs et lignes à retard sont disponibles chez Allen Avionics pour aider à la suppression des interférences indésirables, à la synchronisation et à l'égalisation dans les systèmes audio et vidéo. Les formats comprennent SDI-HD, vidéo composantes et composite, TV par câble, S-VHS et audio analogique. Le conditionnement peut être sous forme de modules autonomes, de cartes et de boîtiers pour rack ainsi que de composants discrets à monter sur circuit imprimé.
