GLENSOUND - AMPLIFICATEURS DE MICRO - Dante

L'AoIP2M a le même design que les interfaces audio AoIP22u et AoIP22, mais elle dispose de deux entrées microphones XLR 3 points et d'une sortie vers le réseau audio numérique Dante.

Destinée aux applications de diffusion en direct, l'AoIP2M est dotée d'un châssis en aluminium "robuste et léger" avec des panneaux anodisés et gravés au laser. L'unité peut être fixée sur place à l'aide de serre-câbles et des trous percés sur les plaques supérieure et inférieure.

Le panneau arrière est équipé de deux connecteurs XLR symétriques de niveau micro, d'un connecteur Neutrik Ethercon RJ45 verrouillable, d'une entrée d'alimentation 12V DC et d'un connecteur micro-USB pour les mises à jour du micrologiciel de l'appareil. L'interface primaire Ethernet IP 100Mbps permet la connexion à un réseau Dante avec une seule LED orange indiquant l'activité du réseau. L'AoIP2M peut être alimenté par PoE ou par l'entrée jack en courant continu ou, à des fins de redondance, par les deux en même temps.

Le panneau avant de l'AoIP2M présente toutes les commandes utilisateur, y compris le contrôle indépendant du gain d'entrée pour chaque canal, ainsi que des indicateurs LED à 4 niveaux. Un interrupteur d'alimentation fantôme +48V et une LED rouge de signalisation sont fournis pour chaque canal. Enfin, une LED illustre la mise sous tension.

Réseau audio : Réseaux audio compatibles : Dante non compressé, audio à faible latence et AES67. Conformité AES67 : Le chipset Audinate Ultimo utilisé dans ce produit est conforme à la norme AES67. Connexion réseau : Neutrik RJ45 EtherCON. Résolution du réseau Dante : 24bit. Fréquence d'échantillonnage du réseau Dante : 44.1/48/88.2 & 96kS/s. Fréquence d'échantillonnage du réseau AES67 : 48kHz.

Alimentation : Peut être alimenté par PoE. Consommation : 2,6 W. Dimensions (LxPxH) : 153 x 105 x 41mm. Poids : 420g.

Le Glensound DARK8MAI MKII est un convertisseur analogique-numérique conçu pour connecter des circuits audio analogiques de niveau micro/ligne à un réseau audio Dante/AES67. Il dispose de huit entrées micro/ligne à faible bruit, sont contrôlées à distance par l'application GlenController Windows 10 (voir GLENSOUND - APPLICATION GLENCONTROLLER). Les sorties des amplificateurs de microphones sont transmises sur une interface réseau Dante/AES67 entièrement redondante.

Le DARK8MAI MKII dispose de 8 entrées audio, chacune d'entre-elles sur sa propre prise XLR3 Neutrik. Chaque entrée peut accepter des entrées de niveau ligne ou micro avec une commutation adaptée. Les circuits internes modifient l'impédance d'entrée afin de correspondre correctement au type d'entrée. L'unité peut être alimentée par deux sources indépendantes afin de fournir une option d'alimentation redondante. Chacune des deux connexions réseau en cuivre accepte une source d'alimentation PoE, ce qui permet aux switchs réseau appropriés de fournir l'alimentation et la connectivité de données à l'unité. Ainsi, un seul câble peut transporter l'alimentation et les données audio vers et depuis l'unité.

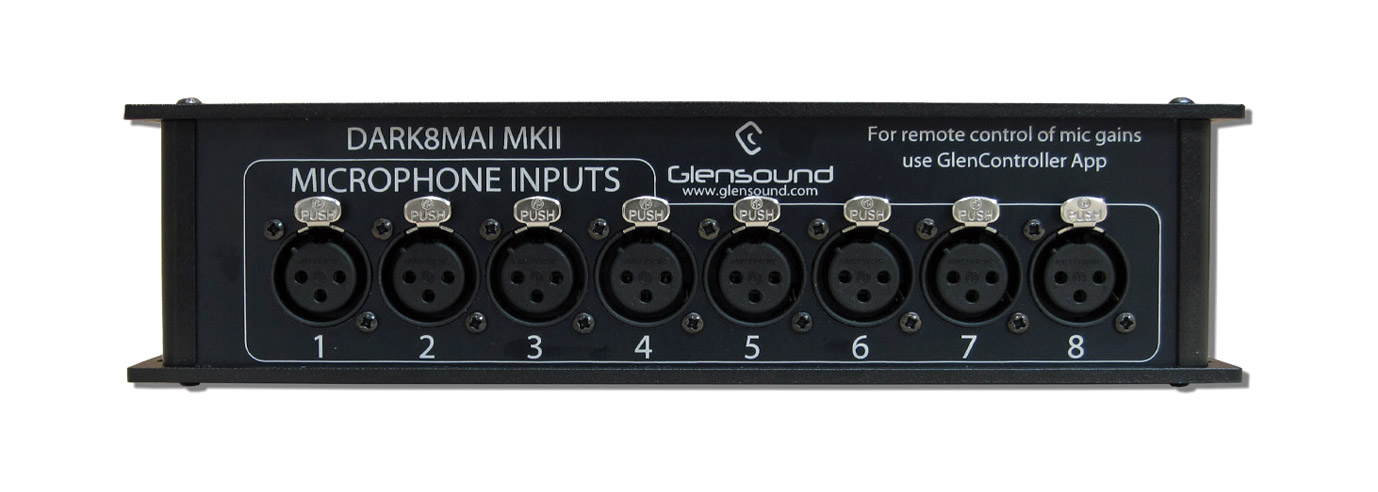

Douze fentes de fixation, situées sur les plaques d'aluminium supérieures et inférieures, permettent de fixer l'unité en place, soit temporairement à l'aide de serre-câbles ou de cerclages, soit de manière permanente à l'aide de vis. Le panneau avant présente les huit entrées analogiques micro/ligne audio. L'entrée micro a la capacité d'activer/désactiver l'alimentation fantôme 48 volts. La sélection des entrées et les réglages de l'alimentation fantôme peuvent être activés par le GlenController.

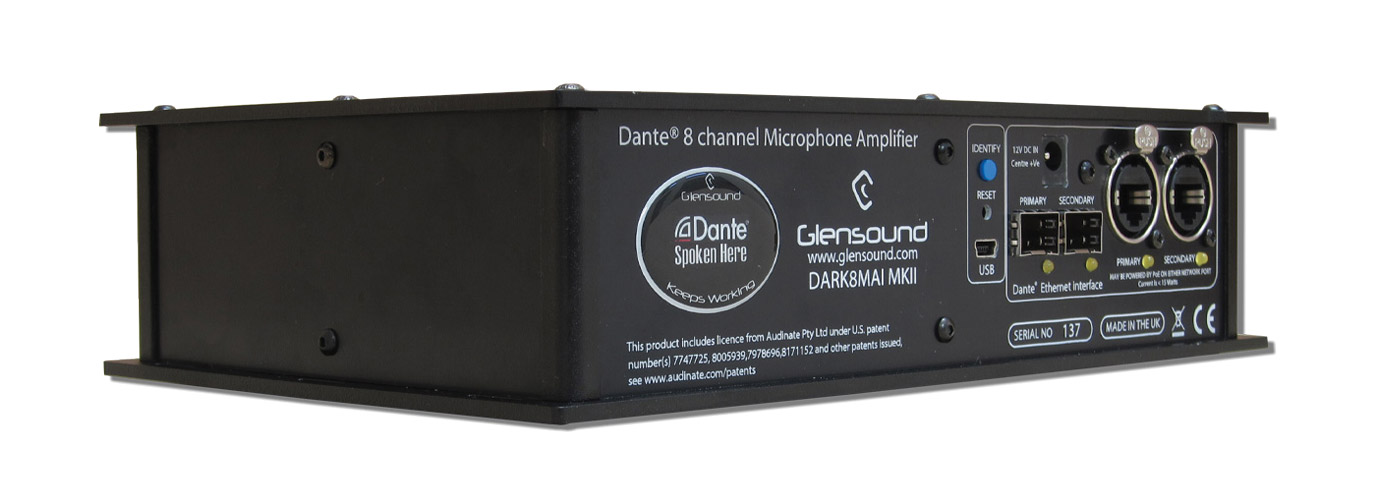

Le panneau arrière de l'unité dispose de quatre interfaces réseau. Il y a deux connecteurs Neutrik Ethercon (RJ45), ainsi que deux emplacements SFP pour les interfaces fibre optique. Un bouton d'identification bleu, une entrée cc, qui n'est nécessaire que si aucun PoE n'est disponible, et une connexion de réinitialisation et USB utilisée pour les mises à jour de firmware.

GlenController permet de contrôler à distance le DARK8MAI MKII, en permettant la commutation des types d'entrée, le contrôle du gain, la surveillance du niveau et bien plus encore. GlenController permet également de connecter plusieurs unités DARK8MAI MKII, ainsi que plusieurs instances fonctionnant sur différents PC connectés à un seul DARK8MAI MKII. Pour les utilisateurs qui utilisent régulièrement les unités lors de différents événements et fonctions, les paramètres peuvent être enregistrés, et des noms peuvent être attribués pour un rappel rapide et pour l'importation/exportation entre différentes unités.

Réponse en fréquences des entrées de ligne : 20Hz à 22kHz, +/-0,25dB. Niveau d'entrée max. : +18dB. Impédance d'entrée : supérieure à 20kOhm. Distorsion : 0,0013%, à 100Hz ; 0,0022%, à 1kHz ; 0,00094%, à 10kHz, en référence à la sortie +8dBu. Bruit : -93dB, à l'alignement, pondéré A. Diaphonie entre canaux : supérieure à 101dB, à 0dB avec une tonalité de 1kHz. Plage dynamique : supérieure à 111dB. Type d'entrée : électroniquement symétrisée, peut être câblée en asymétrique. Réponse en fréquences de l'entrée micro : 40Hz à 22kHz, +/-0,25dB. Plage d'entrée : -67 à -15dB, pour une ligne de -24dBFs ; -61 à -7dB, pour une ligne de -18dBFs. Résolution du gain d'entrée : par pas de 3dB . Impédance d'entrée : supérieure à 24kOhm. Bruit d'entrée équivalent : 22Hz - 22kHz, 127dB, terminé à 300Ohms. Distorsion : 0,013%, à 100Hz ; 0,002%, à 1kHz ; 0,003% à 10kHz. Alimentation fantôme : +48V. Entrées PoE : 2x 48V standard, une sur chaque réseau RJ45. Consommation PoE : moins de 15W. Entrée alimentation externe : cc +12V. Connecteur : connecteur du baril, centre +Ve. Interface réseau/Dante : 2x RJ45, 2x emplacements SFP. Fréquences d'échantillonnage audio : 32 à 192kS/s. Taux de transfert : 1000Mbps. Jeu de microprocesseur Dante : Brooklyn II, conforme à la norme AES67. Dimensions (HxPxL) : 59 x 157 x 238mm. Poids : 1,2 kg.

Articles inclus : 1x 2m de câble RJ45 et manuel.

Le DARK8MAIR de Glensound est un convertisseur analogique-numérique 19 pouces, monté en rack 1U, conçu pour connecter des circuits audio analogiques de niveau micro/ligne à un réseau audio Dante/AES67. Il dispose de huit entrées micro/ligne à faible bruit qui sont contrôlées à distance par GlenController, une application Windows 10 téléchargeable (voir GLENSOUND - APPLICATION GLENCONTROLLER). Les sorties des amplificateurs de microphones sont transmises sur une interface réseau Dante/AES67 entièrement redondante.

DARK8MAIR peut être alimenté par deux sources indépendantes afin de bénéficier d'une alimentation redondante. Chacune des deux connexions réseau en cuivre accepte une source d'alimentation PoE, ce qui permet aux commutateurs réseau appropriés de fournir l'alimentation et la connectivité de données à l'unité. Ainsi, un seul câble peut transporter l'alimentation et les données audio vers et depuis l'unité.

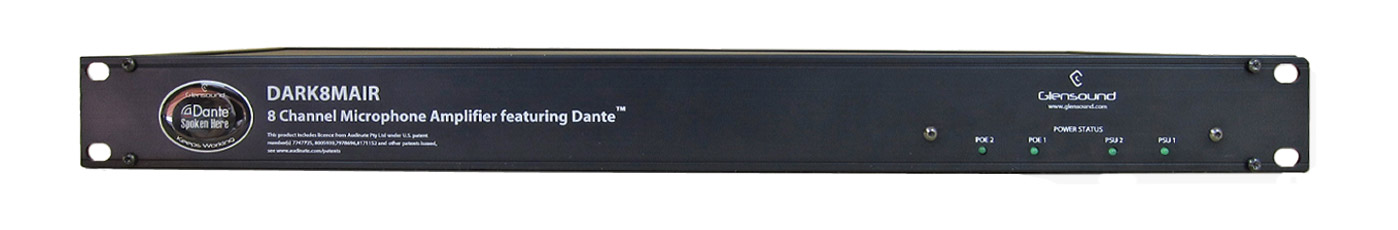

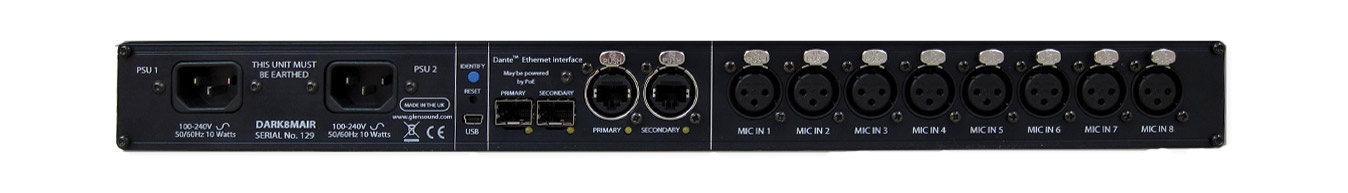

Le panneau avant du DARK8MAIR présente quatre LED de puissance disponibles. Elles indiquent quand une source d'alimentation appropriée est branchée et allumée. Le panneau arrière indique les huit entrées analogiques , chacune d'elle peut être commutée individuellement pour accepter une entrée de niveau micro ou de niveau ligne. L'entrée micro peut également avoir une alimentation fantôme de +48 volts activée/désactivée avec la sélection de l'entrée et les réglages de l'alimentation fantôme sont activés/désactivés par le GlenController. Deux connecteurs Ethercon RJ45 de Neutrik, ainsi que deux emplacements SFP pour s'adapter aux interfaces fibre optique préférées pour la connexion au réseau sont prévus.

GlenController est une application Windows 10 qui permet de contrôler à distance le DARK8MAIR. Elle permet de changer de type d'entrée, de contrôler le gain, de surveiller le niveau et bien plus encore. GlenController peut se connecter à plusieurs DARK8MAIR, ou plusieurs applications fonctionnant sur différents PC peuvent se connecter à un seul DARK8MAIR. Pour les utilisateurs qui utilisent régulièrement les unités lors de différents événements, les paramètres peuvent être enregistrés et des noms peuvent être attribués pour un rappel rapide et pour une importation/exportation entre différentes unités.

Réponse en fréquences : 20Hz à 22kHz, +/-0,25dB. Niveau d'entrée maximal : +18dB. Impédance d'entrée : supérieure à 20k Ohm. Distorsion : 0,0013%, à 100Hz ; 0,0022%, à 1kHz ; 0,00094%, à 10kHz, en référence à la sortie +8dBu. Bruit : -93dB à l'alignement, A RMS pondéré, 22Hz à 22kHz. Diaphonie entre canaux : supérieure à 101dB, à 0dB avec une tonalité de 1kHz. Plage dynamique : supérieure à 111dB. Type d'entrée : symétrisée électroniquement, peut être câblée en asymétrique. Réponse en fréquences des entrées micro : 40Hz à 22kHz, +/-0,25dB. Plage d'entrée : -67 à -15dB, pour une ligne de -24dBFs ; -61 à -7dB, pour une ligne de -18dBFs. Résolution du gain d'entrée : par pas de 3dB. Impédance d'entrée : supérieure à 2k4 Ohm. Bruit d'entrée équivalent : 127dB, 22Hz - 22kHz, Terminaison 300 Ohms. Distorsion : 0,013%, à 100Hz ; 0,002%, à 1kHz ; 0,003%, à 10kHz, en référence à une sortie de + 8dBu. Alimentation fantôme : +48 Volts. Entrées PoE : 2x 48V standard, une sur chaque réseau RJ45. Consommation PoE : moins de 15Watts. Poids : 1,9 kg.

Articles inclus : 1x 2m de câble RJ45 et manuel.

Le Dark1616M est une interface Ethernet Dante dédiée, pour installation en rack, conçue pour être utilisée dans des environnements de diffusion exigeants.Il dispose de seize entrées et sorties disponibles en parallèle en format analogique et numérique. Les entrées analogiques symétriques peuvent être sélectionnées pour micro, micro avec alimentation fantôme 48V ou niveau ligne, les sorties analogiques étant disponibles uniquement en niveau ligne. Les entrées et sorties numériques sont proposées sous forme de huit entrées et sorties AES (seize canaux numériques). Il peut être utilisé comme une interface autonome dans un réseau Dante ou en conjonction avec une seconde interface Glensound directement reliée, en "snake" audio, ou utilisé comme une interface connectée au réseau ou point à point avec les unités de commentateurs Dante de Glensound.

Il dispose à la fois de connexions de câbles de réseau redondantes et d'alimentations électriques redondantes pour une plus grande résilience, et dispose d'emplacements SFP redondants, offrant la possibilité d'utiliser des connexions en fibre multimode, monomode ou monofilaire pour une portée supplémentaire. Il est compatible avec la série DARK de Glensound ou les interfaces Dante AoIP44 lorsqu'il est directement connecté en "Snake". Dante est une solution logicielle et matérielle, offrant une distribution audio haute performance sur les réseaux IP standard, prenant en charge des centaines de canaux d'audio non compressé simultanés avec une faible latence et une synchronisation précise. Pour plus d'informations, Comprendre le réseau DANTE. Dans un réseau Dante, l'interface web Dante Controller pilote le routage audio. Toute entrée Dante peut être acheminée vers toute autre sortie du réseau, ou vers plusieurs points de sortie du réseau.

Les quatre connexions réseau du Dark1616 peuvent être configurées comme un switch. Dans cette configuration, si les emplacements SFP/fibre redondants primaires et secondaires ont été utilisés comme liaison réseau, les connexions RJ45 peuvent être utilisées pour faire une boucle vers d'autres unités DARK locales ou d'autres dispositifs Dante qui seront tous affichés séparément sur le réseau dans l'utilitaire de configuration du Dante Controller. Le DARK1616M intègre un serveur web, "permettant à un ingénieur de travailler à distance depuis n'importe quel PC connecté au réseau via n'importe quel navigateur web". La commande à distance de la commutation d'entrée (microphone / micro avec fantôme 48V /ligne), du gain d'entrée et de la mise en marche/arrêt du microphone est disponible. Les paramètres du réseau peuvent être configurés.

Le panneau avant du boîtier pour installation en rack de 1U de hauteur est doté de huit LED pour indiquer l'état des systèmes redondants primaire et secondaire du DARK1616Ms. Le PSU1, le PSU2, la liaison primaire et la liaison secondaire ont tous des témoins pour indiquer le mode normal ou le mode défaut. Un connecteur Sub-D à neuf broches est utilisé pour relayer toute information de panne via la GPO. Il peut être utilisé pour déclencher des alarmes sur d'autres systèmes en cas de défaillance de la liaison ou de l'alimentation électrique.

Une prise mini USB-B permet de se connecter à un PC pour effectuer des mises à jour de firmware, en conjonction avec les boutons "Identify" et "Update". Deux emplacements SFP sont prévus pour recevoir des interfaces fibre SFP primaires et secondaires optionnelles pour la connexion au réseau. Deux prises Ethercon proposent des connexions Ethernet cuivre primaires et secondaires.

Le panneau arrière dispose de six connecteurs Sub-D à 25 broches. Deux d'entre eux sont destinés aux entrées/sorties AES, AES 1-4 et AES 6-8. Deux sont pour les entrées analogiques, analogique en 1-8 et analogique en 9-16. Les deux derniers sont pour les sorties analogiques, "analog out" 1-8 et analog "out 9-16". Toutes les sorties analogiques et AES sont toujours disponibles. Sur les entrées, tout signal AES valide aura la priorité sur les entrées analogiques. Deux entrées d'alimentation IEC alimentent les alimentations redondantes principales et secondaires.

Entrées de niveau du microphone : -67dBu à -15dBu, pour une ligne de 24dBFs, -61dBu à -7dBu, pour une ligne de 18dBFs, 2400 ohms. Résolution du gain d'entrée : pas de 1dB. Réponse : 40Hz à 22kHz, +/-0,25dB. Distorsion : 0,002% THD, 1kHz. Bruit : -127dB EIN, 22Hz-22kHz, terminé à 300 ohms. Alimentation fantôme : +48 volts. Audio analogique au niveau ligne : +18dBu/+18dBu, maximum, entrée/sortie, impédance 20k ohms / 50 ohms, Distorsion : 0,0022% THD à 1kHz, par rapport à une sortie de +8dBu. Bruit : -93dB à l'alignement, RMS, pondéré A. Gamme dynamique : 111dB. Les entrées et les sorties sont symétrisées électroniquement et peuvent être câblées en asymétrique. Audio numérique : AES3. Réponse : plat à 22 kHz. Niveaux maximums : 0dBFs, entrées et sorties, 110 ohms. Distorsion : 0,00018% THD+N. Bruit : -123dB RMS, pondéré A, résiduel. Les entrées et les sorties sont équilibrées par transformateur. Gamme dynamique : 141dB. Fréquences d'entrée : 16-192kHz (fréquence d'échantillonnage convertie pour répondre à la fréquence du réseau Dante). Fréquences de sortie : 44,1, 48, 88,2, 96, 192 kHz (fréquence de sortie adaptée au réseau Dante). Source d'alimentation : 2x entrées CA, 100 - 240V CA, 47-63Hz ; 18W à 230V CA. Dimensions : installation en rack, 1U x 300mm de profondeur hors connecteurs. Poids : 3,3 kg.

Accessoires inclus : 2x câbles d'alimentation, avec connecteurs UK 13A.
Accessoires en option : Dante/SFPS, Dante/SFPM, Dante/SFP1 et Dante/SFP2.
