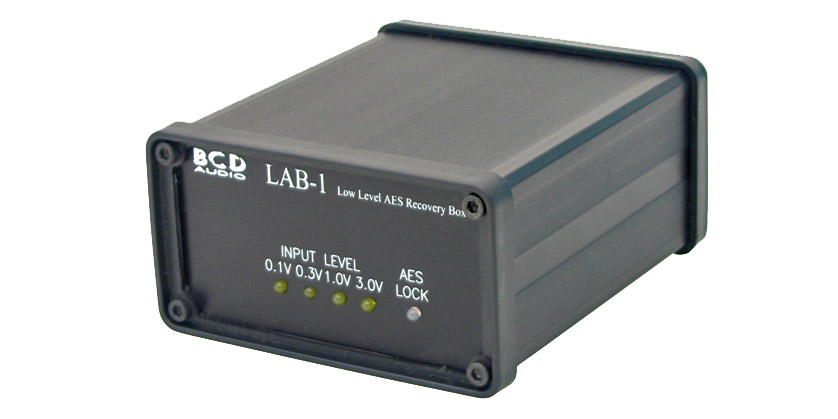

Un équipement AES-3 normal permet une transmission sur 100 mètres par câble à paire torsadée; cette portée peut être étendue à 200 mètres à l'aide de types à égalisation spéciale. Le LAB-1 récupère les signaux AES-3 de bas niveau issus de longs câbles et étend cette portée à 500 mètres pour un transmetteur standard.
L'entrée AES-3 passe au travers d'un filtre HF pour atteindre un amplificateur linaire large bande et être ensuite égalisée. Le niveau du signal est affiché sur quatre diodes témoins donnant une indication de la puissance de la porteuse reçue, puis le signal est transféré à un comparateur à haute vitesse et à l'étage de sortie symétrisé par transformateur. Le signal de sortie est contrôlé par un récepteur AES-3 interne; une diode bicolore indique si le signal est utilisable.

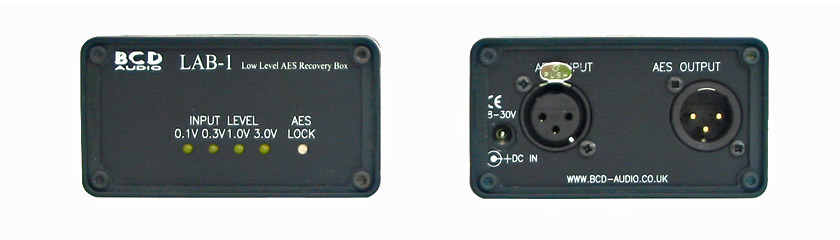

L'entrée et la sortie AES-3 sont respectivement sur des connecteurs XLR-3F et XLR-3M. L'alimentation se fait par un connecteur coaxial de 2,5 mm.
Les fréquences d'échantillonnage de 24 à 200 kHz sont acceptées et une entrée minimale de 50 mV crête à crête est requise. Détection du niveau de porteuse : 100 mV, 300 mV, 1 V, 3 V crête à crête. Entrée AES-3 : impédance 110 ohms, niveau minimal 200 mV crête à crête. Sortie AES-3 : impédance 110 ohms, 3 V crête à crête en charge, gigue inférieure à 20 ns. Source d'alimentation : CC 8-30 V, 12-24 V recommandés, 80 mA en 12 V. Fiche 2,5mm, positivité centrale. Dimensions : 94 x 52 x 108 (l x h x p) mm. Poids: 250 g.
Accessoires fournis : mode d'emploi
Accessoires optionnels : Voir BCD - PANNEAUX DE MONTAGE EN RACK DE BOÎTIERS EXTRUDÉS pour des détails sur les options de montage en rack et voir CANFORD - ACCESSOIRES POUR BOÎTES EXTRUDÉES pour la fixation sur surface plane.
