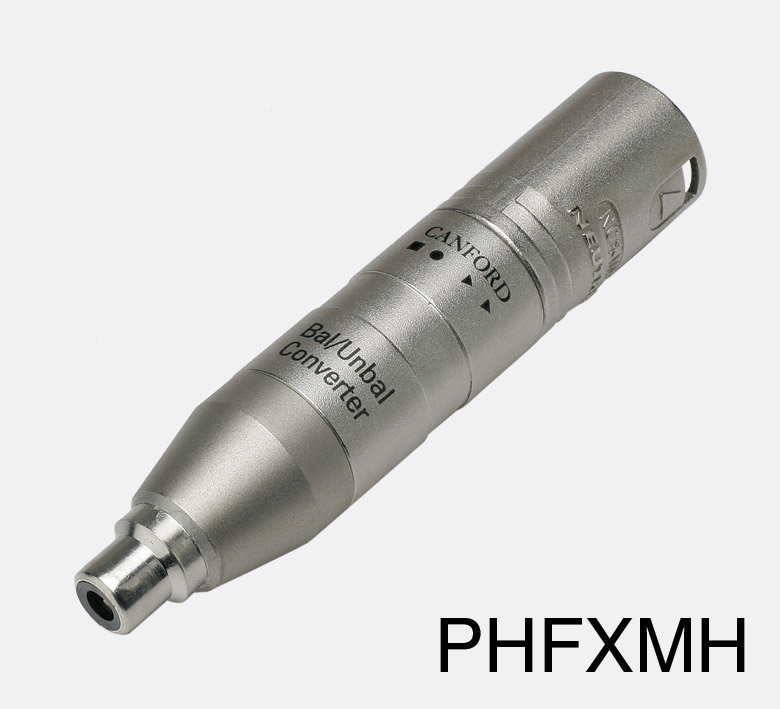

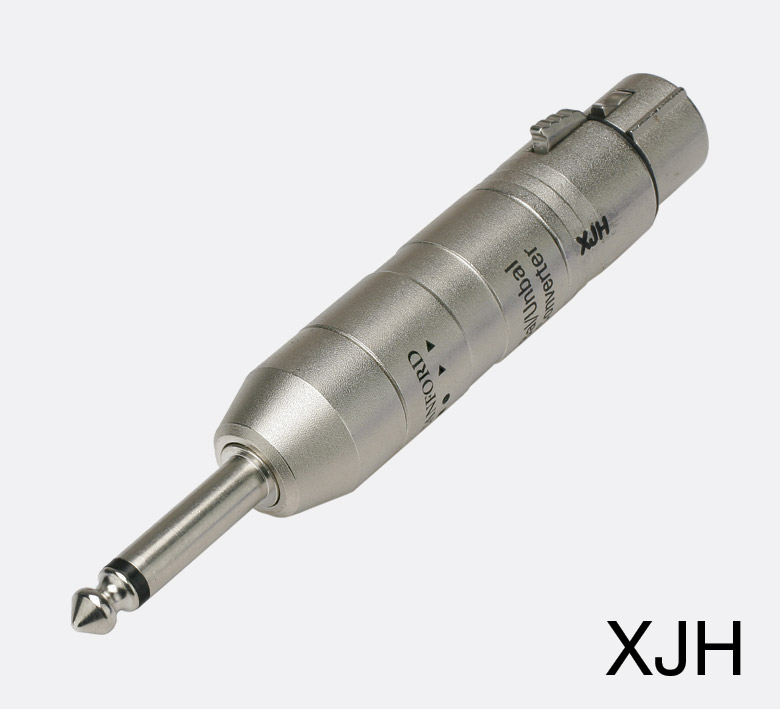

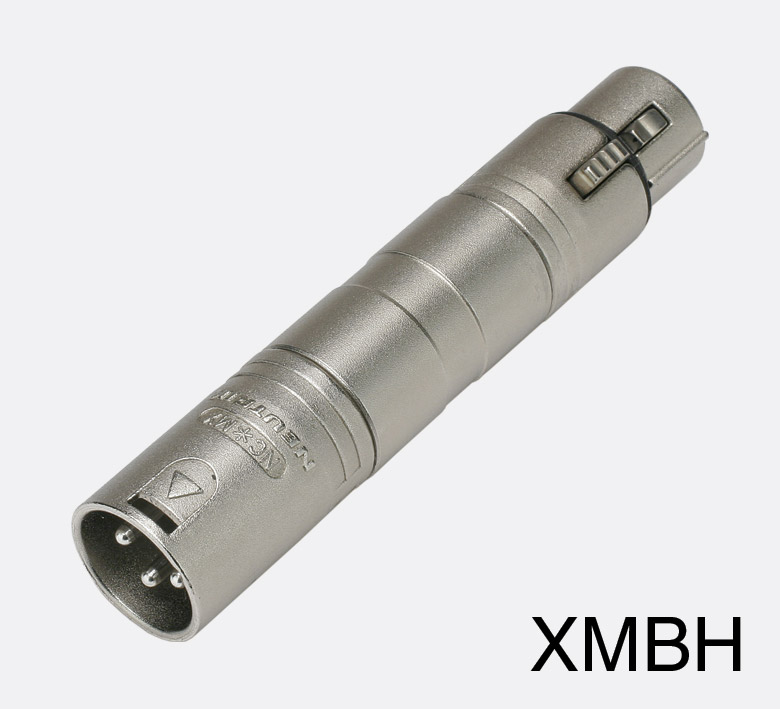

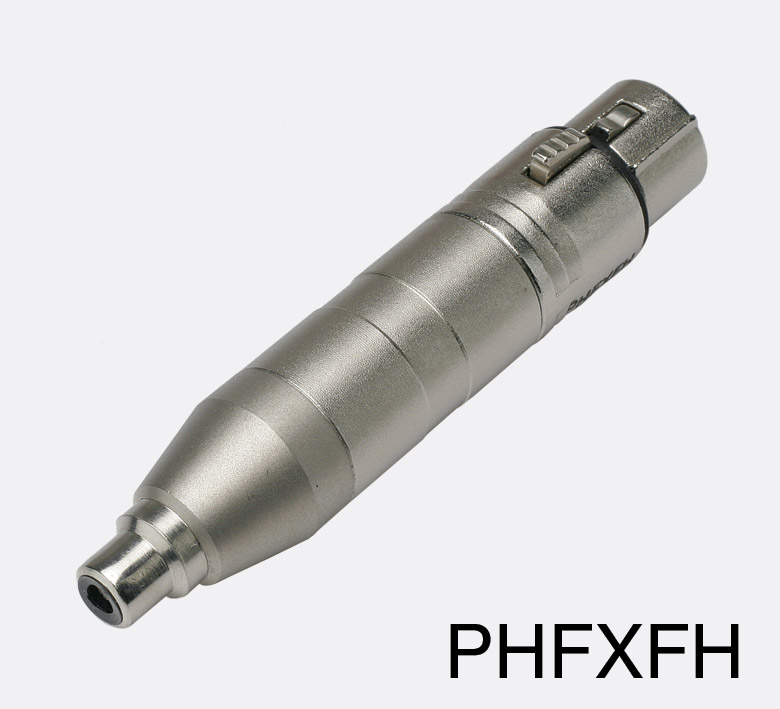

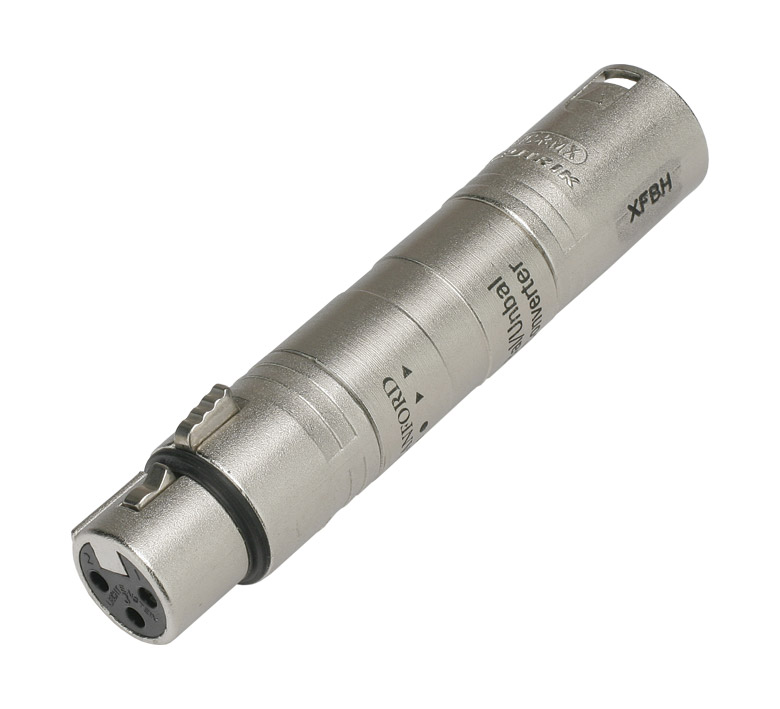

Ces adaptateurs sont des transformateurs 1:1 présentant une extrémité asymétrique, et l’autre symétrique. Ils sont en général réversibles et peuvent être utilisés dans les deux sens, bien que dans certains cas, ils ne puissent être utilisés sur des sorties d’appareils. Ces utilisent un transformateur miniature Lundhal et accepte des signaux jusqu’à + 18 dBu.
S’il s’agit d’alimenter des lignes 600 ohms, ou autres lignes basse impédance, ces adaptateurs ne conviennent pas (voir plutôt l’index ‘Isolateur de lignes’, code produit 49-243)
Caractéristiques techniques :
| Bande passante : |
4 Hz à 100 kHz + 0,5 dB à 0 dBu source 600 ohms sous 10 kohms |
| Pertes série : |
0,2 dB typique pour les deux types sous réserve de bande passante |
| Niveau max. avant saturation : |
+ 10 dBu (30 Hz) |
Notes :
1. Le câblage de l’extrémité asymétrique est conforme à la norme européenne, soit point chaud en broche 2, et broches 1 et 3 pontées. Prendre garde à l’utilisation sur du vieux matériel (essentiellement américain) où le point chaud est en broche 3, sous peine de détérioration.

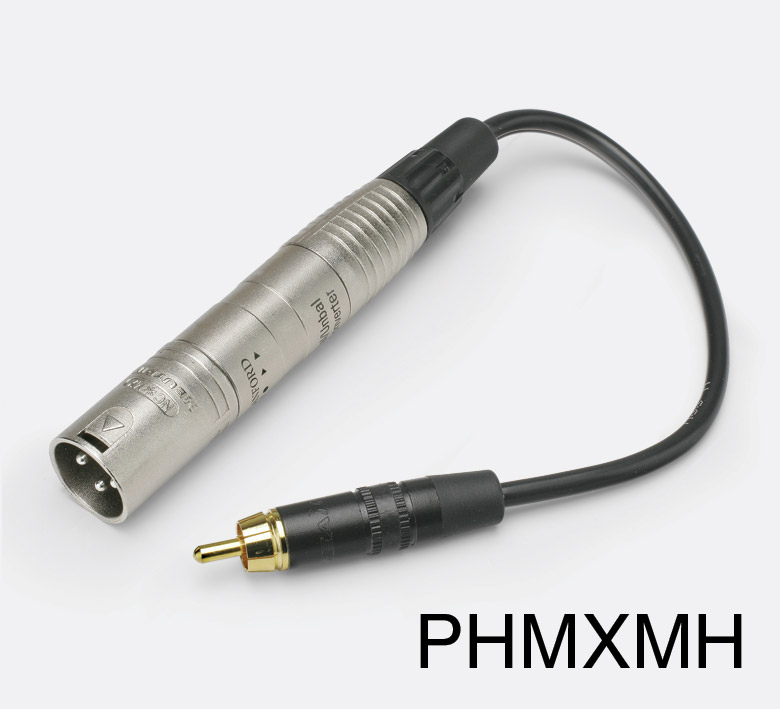

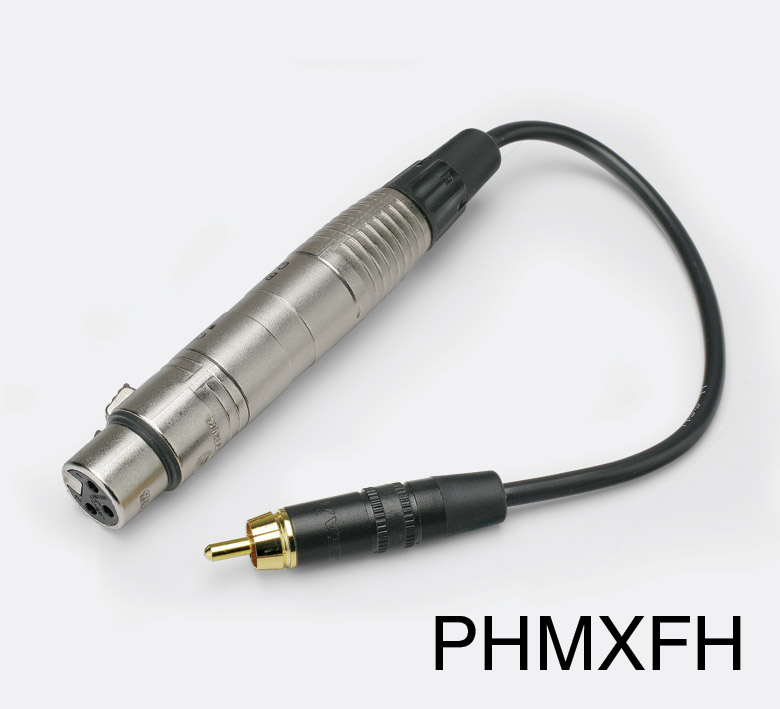

2. Sur les types PHMXFH et PHMXMH, le connecteur phono mâle n’est pas solidaire du corps de l’adaptateur, car le poids de celui-ci risquerait de tordre l’embase RCA. Sur ces types, la fiche phono mâle est raccordée par un bout de câble de 250 mm.

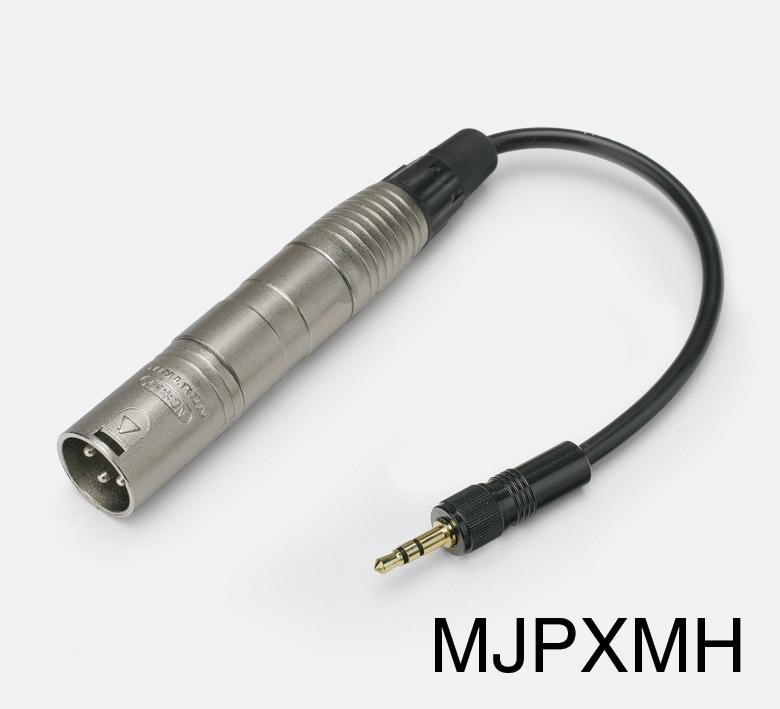

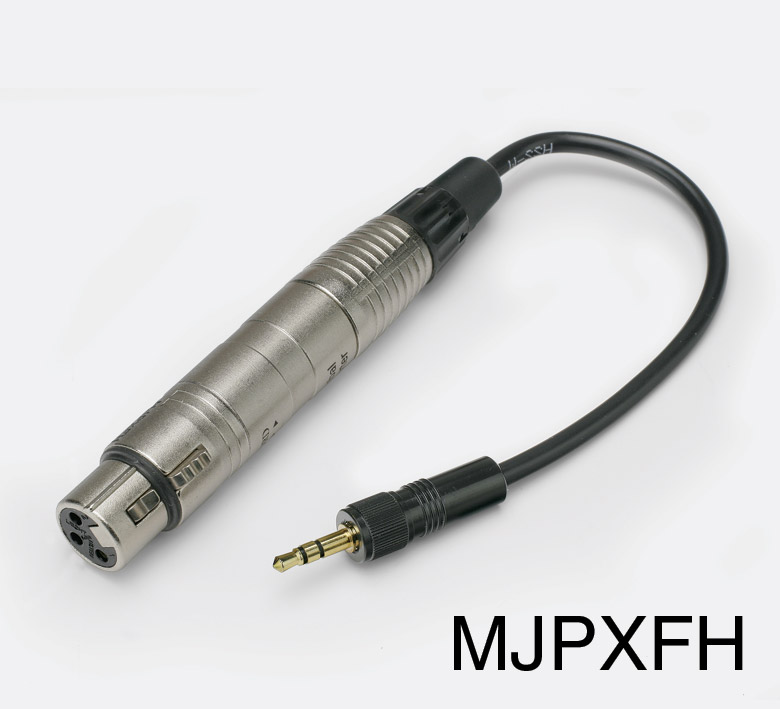

3. Modèles MJPXFH et MJPXMH sont avec un câble de 25cm et connecteur jack 3 pôles 3,5mm (43-251). Câblé en asymétrique, 2ème contact (bague) non-connecté (peut être modifié par l’utilisateur).

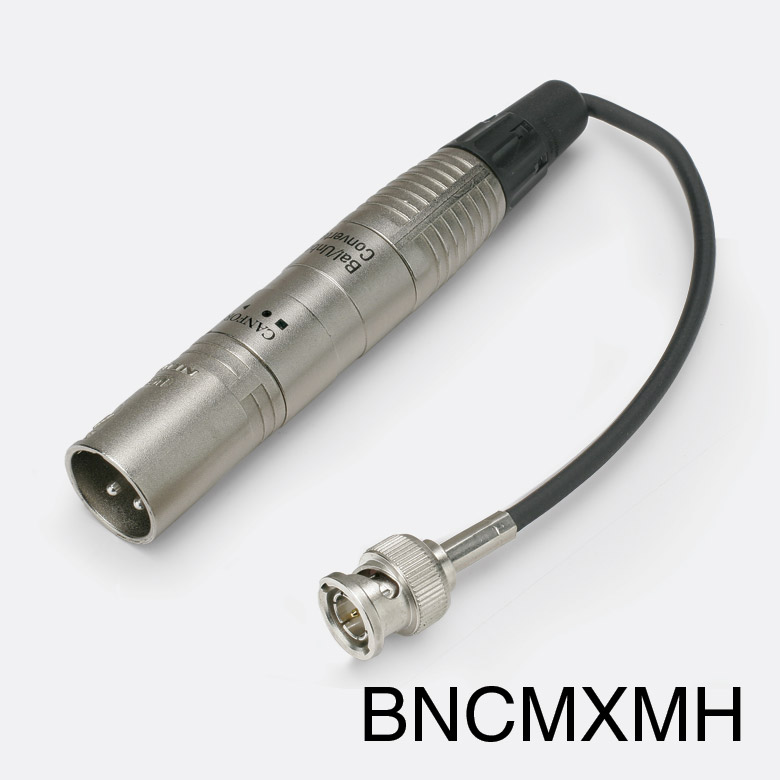

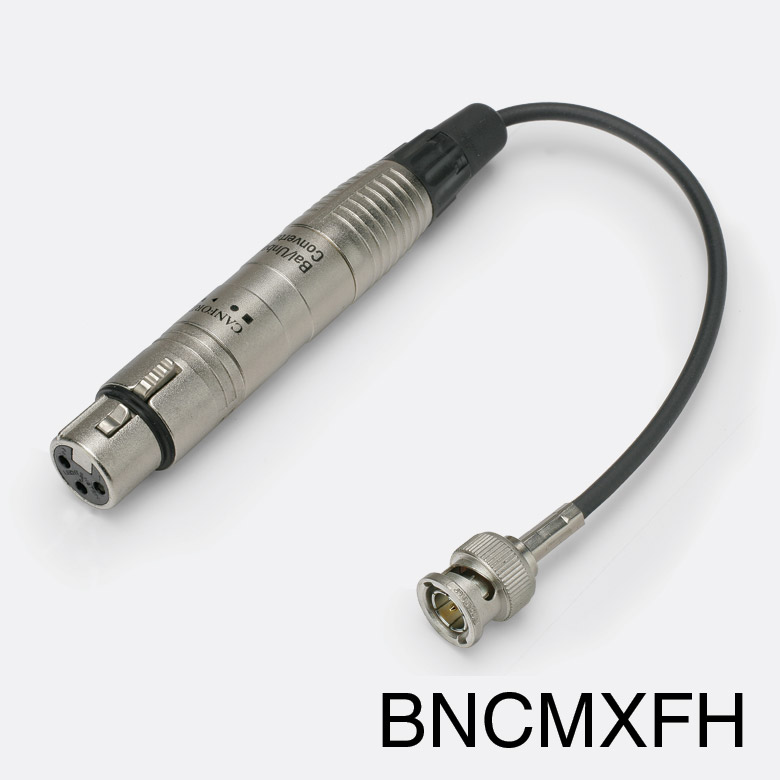

4. Sur les types BNCMXFH et BNCMXMH, le connecteur BNC mâle n’est pas sur le corps du convertisseur, car le poids de l’ensemble adaptateur-câble risquerait de tordre l’embase BNC femelle. Sur ces deux types, la BNC mâle est connectée via 250 mm de câble. Ces modèles conviennent particulièrement pour l’interfaçage de lignes timecode symétriques vers des entrées et sorties de machine asymétriques.
