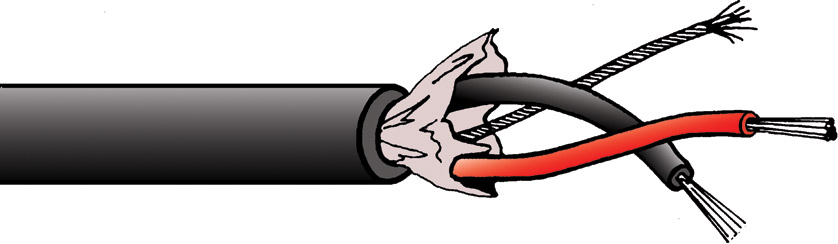

Câble d'installation à une paire, 120ohm, dédié spécialement aux applications de contrôle de lumière DMX512 et conçu aux spécifications de câbles pour données RS485. Disponibles en versions 1 paire et 2 paires.
L'isolation des fils est en polypropylène qui ne se rétracte que très peu au soudage (considérablement moins que le PVC ou le polyéthylène). Le feuillard de blindage est lié à la gaine de telle manière que le dénudage puisse se faire d'un seul coup en libérant les fils de signaux et terre.
En raison du diamètre de 10,0 mm du câble à 2 paires, une version alternative de XLR avec un mandrin plus grand et un presse-étoupe spécial est disponible - voir NEUTRIK - SÉRIE XX-14 - CONNECTEURS - XLR - Fiches.
Les spécifications de câblage dans beaucoup de bâtiments publiques, demandent l'utilisation de câbles LFH dans certains emplacements, comme par exemple à proximité de couloirs. En cas de combustion, les câbles LFH dégagent considérablement moins de fumée et les émanations gazeuses ne contiennent pas d'halogènes toxiques.
Caractéristiques techniques :
| Conducteur : |
Fil en cuivre étamé 16/0,2 mm (0,5 m2) |
| Isolation : |
Mousse polyethylene, DE. 2,4 mm. Rouge/noir (pair 1), blanc/noir (paire 2) |
| Blindage : |
Bande collante aluminium/polyester avec drain en cuivre étamé 16/0,2 mm |
| Disposition (2 paires) : |
2 x 2 âmes torsadées en tant que deux paires blindées individuellement avec remplissage en cotton le tout recouvert d'une bande non tissée |
| Gaine : |
Matériaux LFH, DE 6,1 mm (pair 1), 10,0 mm (pair 2), noir, marquage au mètre |
| Euroclasse CPR : |
Eca |
| Impédance : |
120 ohms +/- 15ohms |
| Capacitance : |
37pF/mètre cond. à cond. |
| Résist. du conducteur : |
38 ohms/km |
| Tension d'essai d'isolement : |
1000V pour une minute |
| Poids : |
3,5 kg/100m (pair 1), 7,4 kg/100m (pair 2) |
| Longueur bobine : |
500 mètres |
| Longueur coupe : |
Disponible au mètre |
