CANFORD - PANNEAUX DE CONNEXION - BNC - 12G, 4K UHD, 75 ohms - Densité standard, nickel

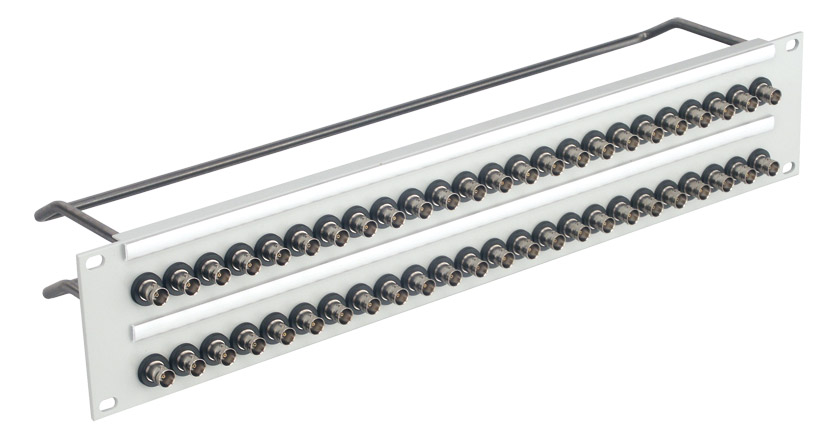

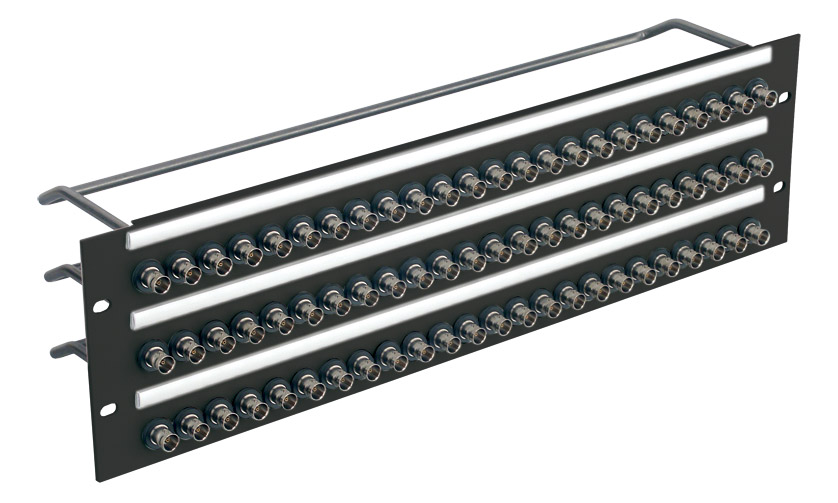

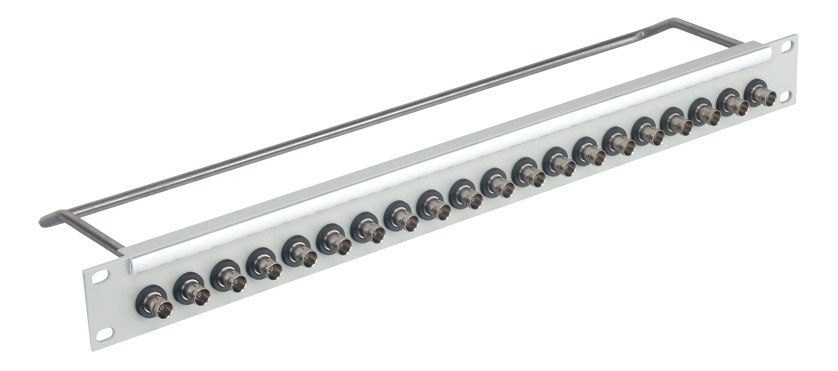

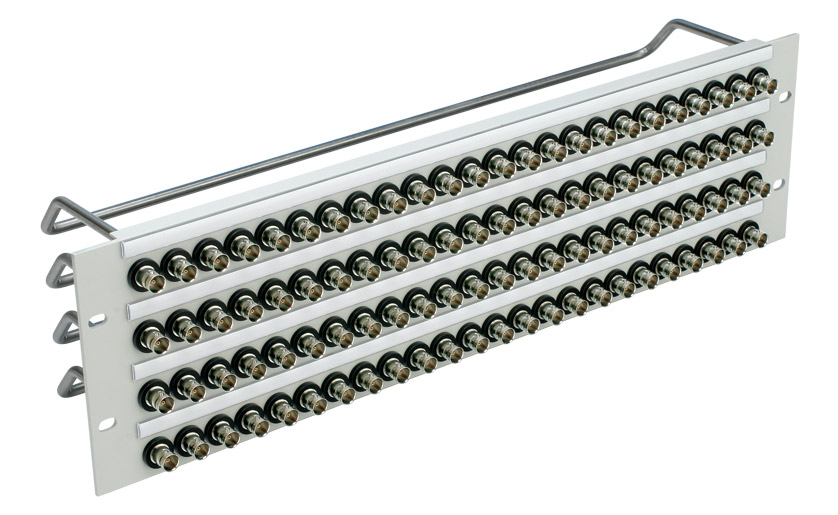

Ces panneaux, BNC Ultra HD, 1U, 2U ou 3U avec un, deux, trois ou quatre rangs de connecteurs respectivement, équipés de 12, 16, 20 ou 24 connecteurs, selon le modèle, sont destinés aux applications Ultra HD 12G 4K (2160P60), HD 3G et 1,5G, définition standard et vidéo analogique. Dépassant les exigences des normes SMPTE ST 2082-1, ils conviennent à la vidéo composite et composante, SDI 270 Mb/s, vidéo HD-SDI 1080i ou 1080p non compressée ainsi qu'à la vidéo UHD 4K (2160P60) allant jusqu'à 12Ghz.

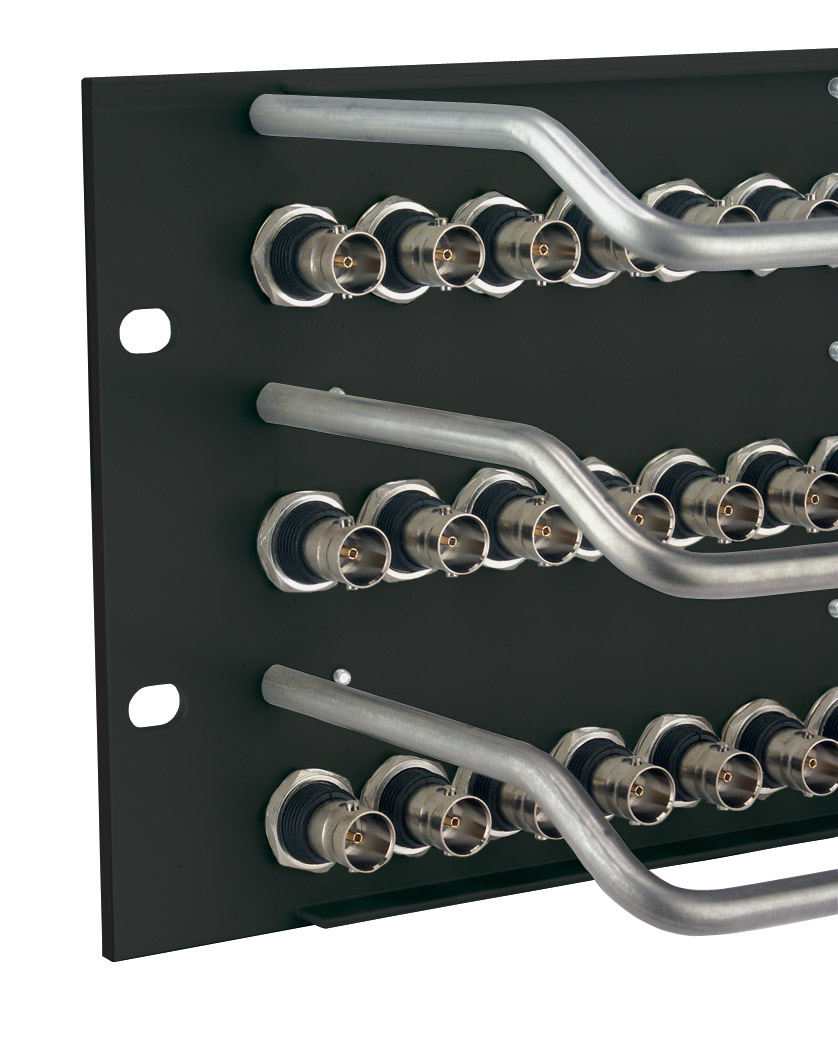

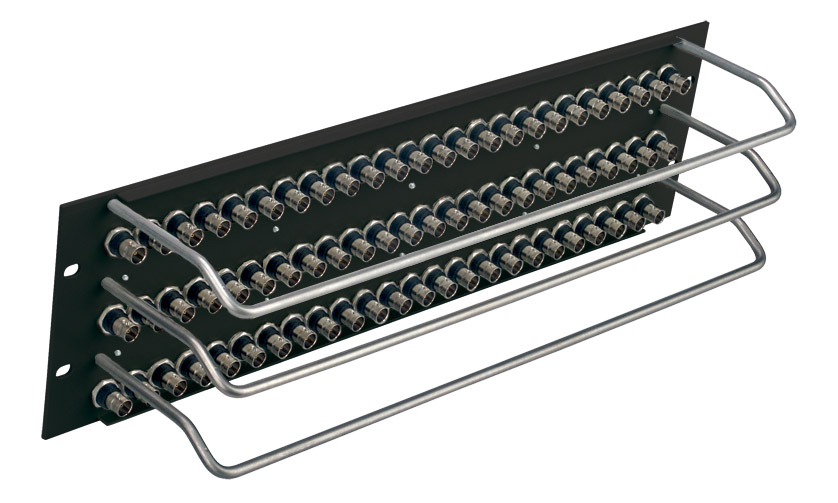

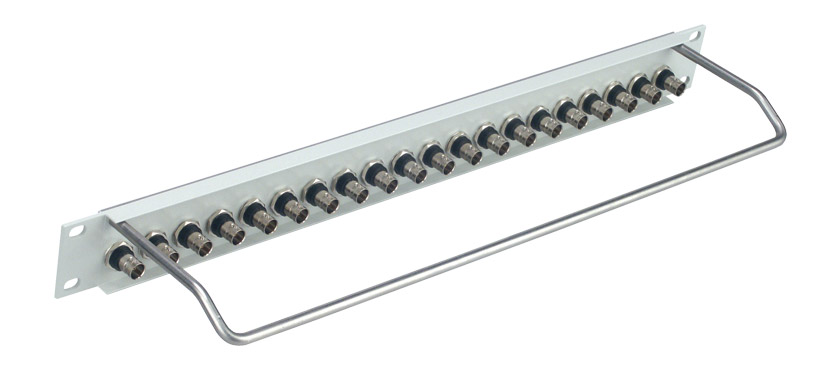

Fabriqués en profilé d’aluminium, la face avant du panneau est inclinée vers le bas de 7,5° à partir de la verticale afin d’éliminer les tensions sur les cordons et assurer un libre accès à l’arrière. Les panneaux sont entièrement équipés d’embases Coax Connectors ‘KORUS’ dos-à-dos, ‘Ultra HD’, 12G, 75 ohms, équidistantes sur toute la longueur du panneau. L’arrière est doté de deux barres attache-câbles courtes et recourbées pour chaque rang. Un porte légende en plastique à pression, est installé au-dessus de chaque rang, permettant l’insertion d’une bande de 7,5mm.

Disponible en gris clair (BS4800-10A03) ou noir.

Les gabarits de bandes-légendes, au format DWG AutoCAD ou autre logiciel compatible, sont disponibles au téléchargement sur la page produit sur www.canford.fr.

Des inserts papier 432mm pour les légendes (non adaptés aux imprimantes) et des protège-bandes transparents sont disponibles. Voir CANFORD - PORTE-LÉGENDES - À pression.

Des supports sont disponibles pour monter les façades en retrait dans un rack, voir CANFORD - SUPPORTS RACK - Fixations en retrait.
