CANFORD - PANNEAUX DE CONNEXION UNIVERSAL - MODULAIRES

Panneaux de connexion modulaires polyvalents avec un nombre quasiment infini de configurations. Il s'agit d'un développement du "Système de connexion Universal" institué depuis longtemps par Canford pour recevoir des connecteurs trop grands pour le système d'origine. Ils permettent à l'utilisateur de monter virtuellement toute combinaison de connecteurs audio, vidéo, données et alimentation dans un panneau de rack 2U sans coûteux usinage métallique personnalisé.

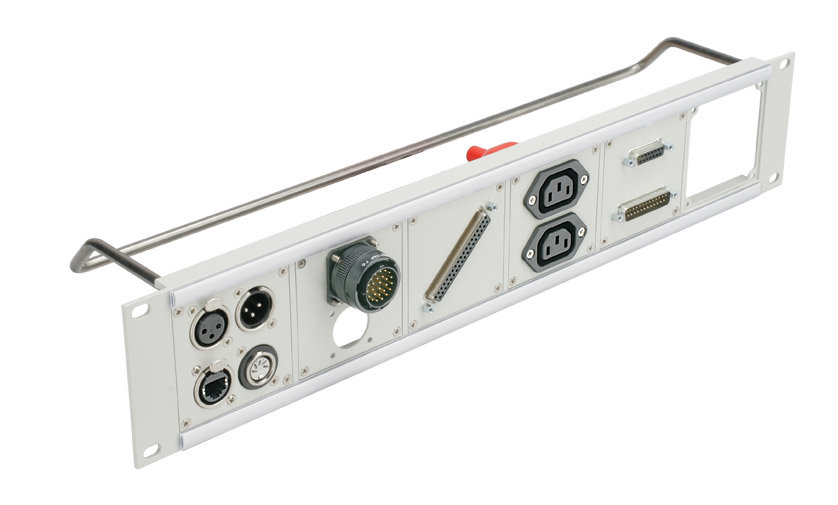

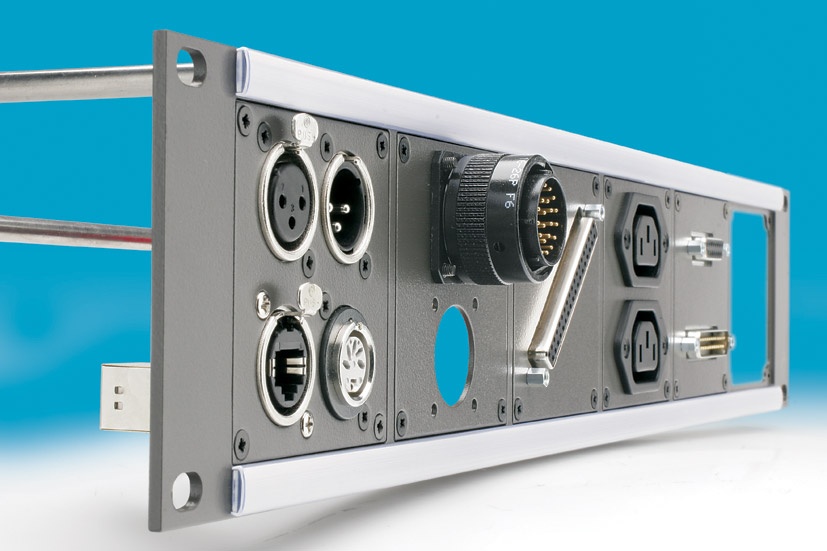

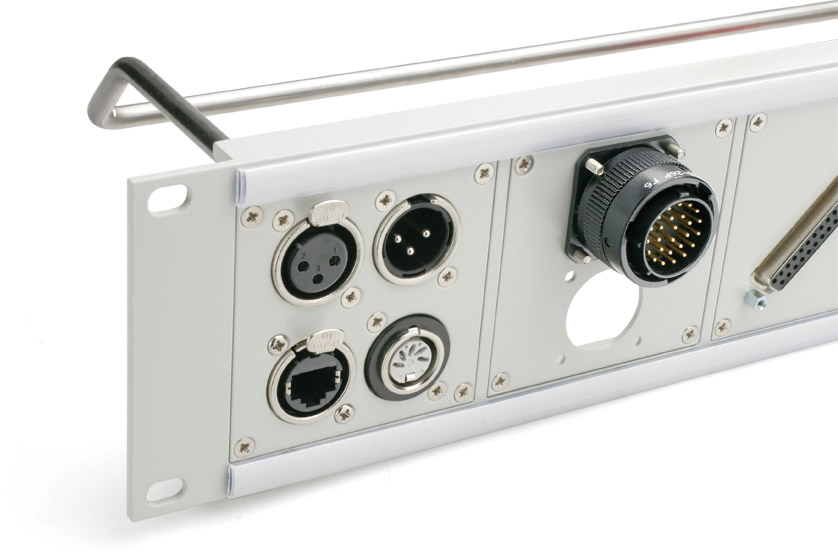

Fabriqués en profilé d'aluminium léger mais extrêmement rigide de 2U, chaque panneau a des découpes pour 6 plaques de connecteurs modulaires. Ils sont affleurants à la surface du panneau, fixés par quatre vis à tête fraisée, boulons et écrous (un jeu complet est fourni avec le panneau) qui se montent dans des douilles filetées encastrées. Ce type de construction donne une apparence visuelle extrêmement élégante. Une barre fixe-câbles est montée à l'arrière.

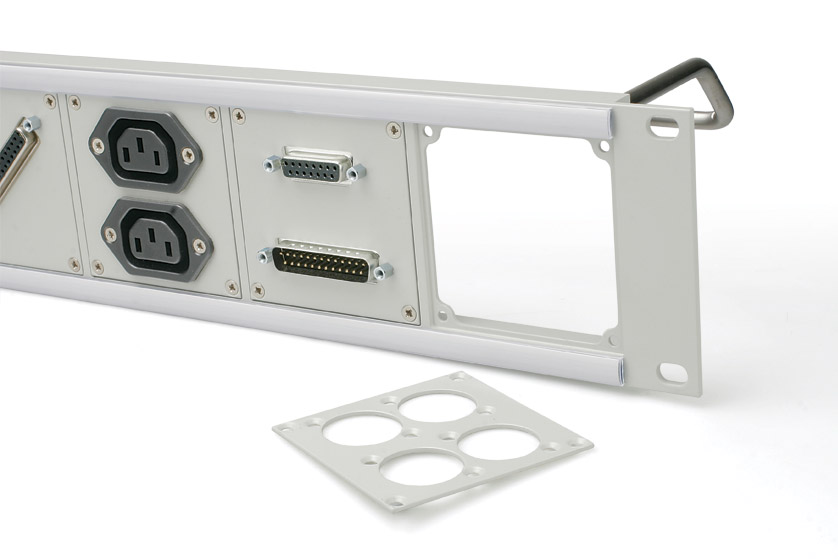

Une très large gamme de plaques de connexion est disponible, chacune étant livrée sans les connecteurs qui doivent être commandés séparément en cas de besoin, en même temps que les accessoires de montage appropriés. Ces plaques sont carrées et peuvent donc être montées dans le panneau dans n'importe quel sens. Tous les connecteurs de la gamme "Universal" Canford peuvent aussi être employés avec ces plaques, ce qui permet à un simple panneau 2U de pouvoir couvrir virtuellement tout connecteur audio ou vidéo d'usage professionnel courant. Les panneaux vierges sont en acier et conviennent à une configuration personnalisée par l'utilisateur dans des applications plus spécialisées. Sinon, Canford peut fabriquer sur commande spéciale des plaques pour d'autres types de connecteurs.

Deux porte-légendes avec protège-bande à pression sont placés en haut et en bas du panneau et permettent l'insertion de bandes de papier avant ou après l'installation ; une hauteur imprimable de 7,5 mm est disponible. Comme les panneaux sont modulaires, nous ne fournissons pas de gabarit de bandes légendes au format AutoCad/DWG pour l'impression. Se référer au "Gabarit d'impression pour bandes légendes".

Les panneaux sont disponibles en finition gris clair (BS4800-10A03) ou noir.

"Universal Connection System" est une appellation de gamme propre à Canford Audio, copyright Canford Audio 1987.
"Universal Modular Connection Panel System" est une appellation de gamme propre à Canford Audio, copyright Canford Audio 2008.

Notes d'utilisation :

• Les plaques "Universal" conviennent à tous les connecteurs de la gamme D Neutrik, aux connecteurs de la gamme "Universal" Canford et aux autres connecteurs de taille similaire. L'Opticalcon Neutrik tient, complet avec son capuchon d'étanchéité, dans la plaque Universal à simple trou (il est trop grand pour tenir dans les plaques à deux ou quatre trous).
• Les prises jack Neutrik à verrouillage peuvent être montées à l'endroit ou à l'envers mais dans ce dernier cas, la barre de verrouillage doit être démontée.
• Les borniers de 4 mm adaptés sont les 43-490 (noir) et 43-491 (rouge).
• Des plaques de connecteurs D-sub 9 broches sont disponibles pour HDD15 et HDMI (en utilisant l'adaptateur de panneau 48-600).
• Les découpes dans les plaques BNC font 12,75 mm avec un méplat de 11,85 mm.
• Les découpes dans les plaques de type F font 11,25 mm avec un méplat de 9,65 mm, les connecteurs adaptés sont les Canare 48-870.
• Les plaques de type N conviennent à l'emploi avec un connecteur à platine carrée type 48-817.
• Les plaques de connecteurs Fischer triax sont conçues pour l'emploi avec une fiche de type 1051DS/DSR et prise de type DB, les plaques de connecteurs Fischer à fibre pour une fiche de type 1053DSBE. Les plaques de connecteurs Lemo triax sont conçues pour l'emploi avec une fiche de type FBB et une prise de type PSA.3T, et les plaques de connecteurs Lemo à fibre pour une fiche de type FMW.3K et prise de type EDW.
• Les plaques de connexion secteur IEC sont conçues pour l'emploi avec une fiche Bulgin femelle type PX0675/28 (référence 42-152) ou mâle type PX0580/28 (référence 42-151), ou des types à fixation par 2 trous de taille équivalente d'autres fabricants.
• Il est fortement recommandé d'utiliser l'isolant 42-029 avec les connecteurs "Speakon" et "Powercon", et les isolants 42-148 ou 42-149 avec les connecteurs d'alimentation secteur IEC pour éviter un contact accidentel avec les broches sous tension à l'arrière du panneau.
• Les cadres de montage taraudés M3 réf. 40-790, ne conviennent pas aux panneaux de connexion Universal pour 4x connecteurs Universal (45-3714, et 45-3914).

Supports de montage en retrait sur rack

Des supports sont disponibles pour monter les panneaux en retrait, voir CANFORD - Supports rack - Fixations en retrait.

Canford – Boîtiers 2U racks Universal (Série D) modulaires, gris et noirs

Ces panneaux permettent d'installer des panneaux modulaires Universal dans un boîtier pour installation en rack 2U sans passer par une menuiserie métallique coûteuse. Les panneaux arrière des boîtiers (optionnellement aussi l'avant) sont usinés par extrusion d'aluminium rigide 2U, avec des découpes pour 6 plaques de connecteur modulaire. Ils sont affleurants à la surface du panneau du boîtier, fixés par quatre vis à tête fraisée (un jeu complet est fourni avec le panneau) qui se montent dans des douilles filetées encastrées. Ce type de construction donne une apparence visuelle extrêmement élégante. Voir CANFORD - BOÎTIERS RACK UNIVERSELS - Panneaux avants peints pour plus d'information.

Rack mural 2U RACKPOD, Frêne et hêtre

Conçu pour permettre aux panneaux de connexion modulaires Universal (ou autres panneaux peu profonds) d'être
montés ou placés sur ou sous des bureaux ou stations de travail. Ils ont un dos ouvert, avec des fixations à vis sur plaque d'angle interne, et sont équipés d'équerres de rack 19 pouces perforées. Profondeur interne utile de 60 mm (les utilisateurs doivent vérifier qu'il y a l'espace nécessaire aux types de connecteurs qu'ils utilisent). Dans ce contexte, les barres fixe-câbles du panneau doivent être retirées car elles sont trop profondes pour ce modèle délibérément mince. Dimensions externes du boîtier : 530 x 133 x 82 (l x h x p) mm.

Fabriqué par Canford.

Note pour la commande :

Les kits de panneau et les plaques vierges ou de connexion doivent être commandés séparément en cas de besoin. Les panneaux sont livrés sous forme d'un kit comprenant panneau, barre fixe-câbles, deux bandes-légendes et 24 vis de fixation de plaque.
