CANFORD - PANNEAUX DE CONNEXION - VIERGES - Vidéo - Affleurants

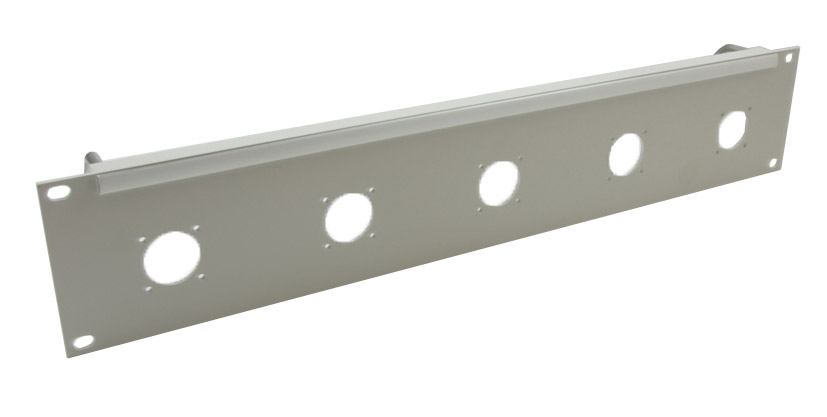

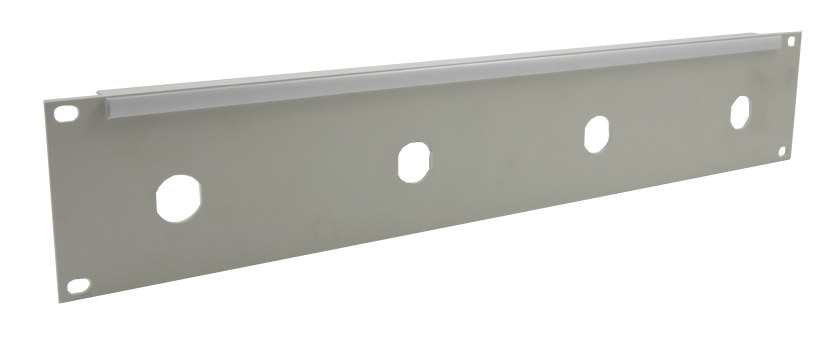

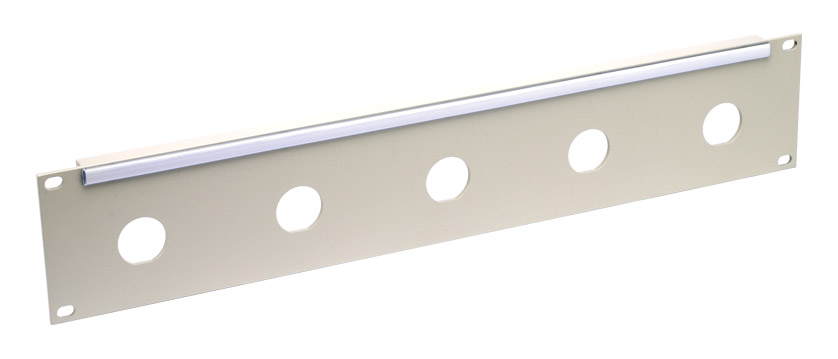

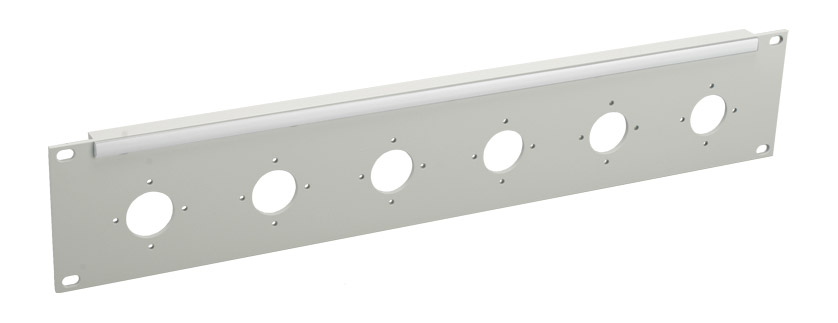

Ces panneaux 19 pouces, à installer en rack, sont conçus pour supporter une grande variété de connecteurs fibre dans des cars régie, boîtes murales de studio, stade sportifs, ou racks ou flight-cases "fly away". Les versions à encastrer ou affleurantes ont un axe horizontal de branchement des connecteurs.Conçus pour connecteurs Fischer 1051 et HD pro+ Triax, Lemo 4M et 3T Triax, Hirose JRC21 type CCZ-A.

Ces panneaux de terminaison affleurants, pour émission en extérieur ou boîtier mural, acceptent une grande variété de connecteurs audio. Fabriqués à partir d'un profilé d'aluminium unique en "Z", ces panneaux ont un renforcement intégré à l'arrière à un angle de 23,5°. Cet angle permet de soulager les connecteurs de la traction du câble et facilite les branchements pendant le rigging.

Les panneaux sont livrés sans connecteurs en standard avec vis, rondelles anti-vibrations et boulons pour le montage des connecteurs. Sur certaines versions les perforations sont filetés pour accepter certains types de connecteurs. Les connecteurs et les cordons peuvent être commandés séparément ou montés sur panneaux.

Fabriqués en profilé d'aluminium extra résistant, ces panneaux 2U ont un renfoncement intégré arrière autorisant un montage extrêmement rigide et solide pour tous les connecteurs les plus utilisés en broadcast extérieur ou en studio. Les panneaux peuvent être adaptés à d'autres connecteurs ou combinaison de connecteurs sur mesure à un tarif économique sur commande spéciale.

Le montage du connecteur n'est pas isolé, selon la pratique courante. Les panneaux sont dotés d'un court fixe-câble coudé ne dépassant que de 65 mm à l'arrière afin de permettre un routage étroit des câbles. Disponibles également avec fixe-câbles de 100mm si précisé à la commande. Ils sont aussi disponibles séparément et peuvent être fixés après installation. Des plaques métalliques pour masquer les découpes non utilisés sont proposées. Les caches XLR de Canford conviennent aux découpes pour série "D".

Un porte-légende avec protège-bande à pression est placé au dessus la rangée de connecteurs et permet l'insertion de bandes de papier avant ou après l'installation; 7,5mm de hauteur imprimable. Les gabarits de bandes-légendes, au format DWG AutoCAD ou autre logiciel compatible, sont disponibles au téléchargement sur la page produit sur www.canford.fr.

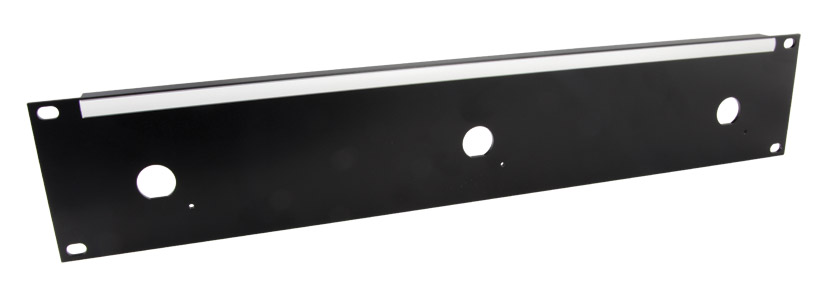

Disponibles en finition gris clair (BS4800-10 A 03) ou noir. Des inserts papier (non adaptés pour les imprimantes) et des protège-bandes transparents de 432mm sont disponibles. Voir CANFORD - PORTE-LÉGENDES - À pression.
