CANFORD - SDV-F-R - CÂBLE COAXIAL - Vidéo numérique HDTV - Flexible, renforcé

Ressources

Avis de modification - Neutrik 3G BNC Group Y Connecteur Neutrik 3G BNC Groupe Y/changements d'outillage
Distances de transmission maximales pour les câbles vidéo numériques

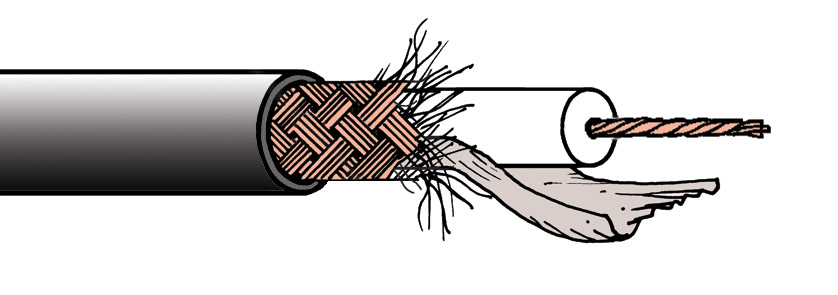

Ce câble est d'une constuction similaire au SDV-F standard mais sa gaine externe est en polyuréthane extrêmement résistante et qui reste flexible à des températures en dessous de zéro. Il est particulièrement adapté aux applications en extérieur pour le cinéma et broadcast. Câble coaxial flexible 75 ohms à faible perte pour signaux vidéo HDTV, numérique série et analogique. Des BNC à sertir adaptées ainsi que des manchons anti-traction sont également proposés.

Caractéristiques techniques :

Groupe de câble :	Y (notez que pour les Coax Connectors, le code de la taille “FC1” DOIT être utilisé, “FC” n'est pas compatible, exceptés les connecteurs Canare, BNC Canford Connect et Connecteurs F de groupe Y)
Conducteur interne :	19/0.2mm (0.60 mm²) cuivre plein
Diéléctrique :	Mousse polyéthylène haute densité injectée de gaz, DE 4.8mm
Blindage 1 :	Bande aluminium/polyester, couverture 100%
Blindage 2 :	Tresse de cuivre étamé, couverture optique 45%
Construction :	Câble coaxial
Gaine :	Polyuréthane, finition semi-matte, noir
Diamètre global :	6.8mm
Rayon de courbure minimum :	35mm
Impédance :	75 ohms
Capacitance :	54pf/m nominale
Retour de réflexion :	18dB 47-450MHz

Atténuation:	MHz	1	5	25	51	200	270
	dB/100m	1.00	1.90	4.50	6.10	11.50	13.40
		300	450	900	1000	1800
		14.10	17.50	26.30	29.30	40.20

Rapidité de propagation :	80%
Plage de température :	-40 à +80C°
Poids :	4.3kg/100m
Longueur bobine :	1000m
Longueur coupe :	Disponible au mètre

Connecteurs compatibles

BNC mâle - 12G

Marque	Code	Description
COAX Connectors	48-5067	COAX CONNS 10-005-W126-FC1 BNC 12G UHD mâle, fiche pour câble, à sertir, 75 ohms, noir, férule USA, groupe Y
COAX Connectors	48-5077	COAX CONNS 10-005-W126-FC1 BNC 12G UHD mâle, fiche pour câble, à sertir, 75 ohms, noir, férule USA, groupe Y (pack de 100)
Neutrik	48-6376	NEUTRIK NBNC75BUU11X BNC 12G UHD mâle, fiche pour câble, rear twist, Canford SDV-L-X-LFH

BNC mâle - 3G

Marque	Code	Description
COAX Connectors	48-5047	COAX CONNS 10-005-B36-FC1 BNC 3G HD mâle, fiche pour câble, à sertir, 75 ohms, férule USA, groupe Y
COAX Connectors	48-5057	COAX CONNS 10-005-B36-FC1 BNC 3G HD mâle, fiche pour câble, à sertir, 75 ohms, férule USA, groupe Y (pack de 100)
Neutrik	48-615	NEUTRIK NBNC75BWS11 BNC 3G mâle, fiche pour câble, rear twist, groupe Y
Neutrik	48-6304	NEUTRIK NBNC75BUU11 BNC 3G mâle, fiche pour câble, rear twist, Draka 1.0/4.8AF / groupe Y
Neutrik	48-6315	NEUTRIK NBNC75BWS11-D BNC 3G mâle, fiche pour câble, rear twist, groupe Y (pack de 100, à assembler)
Telegartner	48-788	TELEGARTNER BNC 3G HD mâle, fiche pour câble, à sertir, 75 ohms, groupe Y
Telegartner	48-778	TELEGARTNER BNC 3G HD mâle, fiche pour câble, à sertir, 75 ohms, groupe Y (pack de 100)

BNC mâle - HD-SDI - 1.5G

BNC femelle, embase pour panneau - 3G

Marque	Code	Description
Neutrik	48-7991	NEUTRIK NBNB75GUU11 BNC 3G femelle, prise pour panneau, mise à la terre, à sertir, groupe Y

Micro BNC mâle - 12G

Marque	Code	Description
COAX Connectors	48-5026	COAX CONNS 67-005-B66-FC MICRO BNC 12G UHD mâle, fiche pour câble, à sertir, groupe Y
COAX Connectors	48-5036	COAX CONNS 67-005-B66-FC MICRO BNC 12G UHD mâle, fiche pour câble, à sertir, groupe Y (pack de 100)

DIN 1.0/2.3 mâle - 3G

Marque	Code	Description
COAX Connectors	48-5017	COAX CONNS 52-005-B6-FC1 DIN 1.0/2.3 3G HD mâle, fiche pour câble, à sertir, férule USA, groupe Y (pack de 100)

MUSA - 3G

Marque	Code	Description
Canford	48-4436	CANFORD MUSA 3G HD femelle, fiche pour câble, groupe Y

MUSA Metrology grade

Marque	Code	Description
Canford	48-4486	CANFORD MUSA Metrology grade, argent, femelle, fiche pour câble, groupe Y

Connecteur F

Marque	Code	Description
Telegartner	48-8282	TELEGARTNER Connecteur F mâle, fiche pour câble, à sertir, 75 ohms, groupe Y
Telegartner	48-8292	TELEGARTNER Connecteur F mâle, fiche pour câble, à sertir, 75 ohms, groupe Y (pack de 100)
