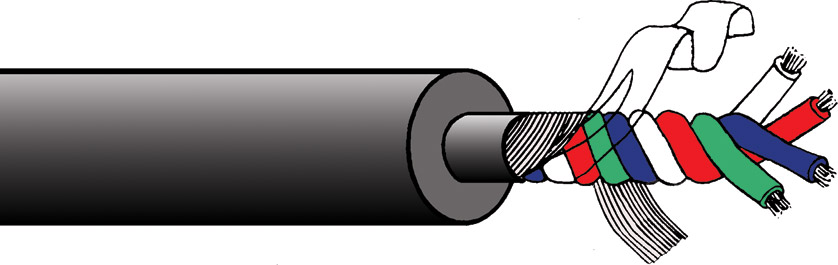

Conçu pour la transmission du son en environnement bruyant, le câble quad symétrique est utilisé comme une paire torsadée avec un déséquilibre de capacité étudié pour éliminer la pire sorte d’interférence : le bruit externe. Ces quatre conducteurs isolés sont torsadés ensemble suivant un pas très court. L’épaisseur de l’isolant sur chaque conducteur est minutieusement contrôlée pour offrir une capacitance aussi précise que possible. Le blindage est enroulé hélicoïdalement autour de l’ensemble. Câble flexible, de grande qualité, pour environnements hostiles. Pour tous les câbles, conducteurs et blindage sont conformes aux spécifications BBC PSF4/1M, comme indiqué dans les informations techniques ci-dessous.
Ce câble est disponible en de nombreux diamètres et couleurs. La gaine est en PVC souple, extra-flexible, semi-mat d’un diamètre de 4,7 mm ou 6,5 mm. À part pour le matériau de la gaine, SQ4,7 est conforme aux spécifications BBC PSF4/1M.

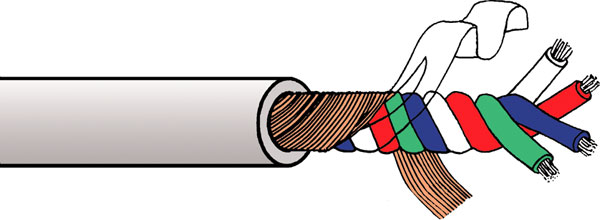

Câble avec gaine PVC de diamètre 4,7 mm, disponible en gris-argent (“Blanc BBC”), gris et noir. Parfaitement conforme à la spécification BBC PSF4/1M.
Caractéristiques techniques :
| Spécification BBC : |
SQB conforme à PSF4/1M |
| |
SQ conducteurs et blindage conformes à PSF4/1M |
| Conducteurs : |
14/0,122 mm (0,158 mm²) fil de cuivre étamé |
| Isolation : |
PVC, D.E 1,10 mm, rouge, vert, bleu, blanc |
| Disposition : |
Quatre fils torsadés ensemble selon un pas de 13,0 mm |
| Blindage : |
Fil de cuivre étamé 48/0,15 mm enroulé hélicoïdalement |
| Gaine externe : |
SQ4.7 : DE 4,7 mm PVC souple semi-mat, gris |
| |
SQ6.5 : DE 6,5 mm PVC souple semi-mat, noir, gris |
| |
SQB : DE 4,7 mm PVC, gris-argent, gris, noir |
| Déséquilibre de capacité : |
80 pF/m |
| Poids : |
DE 4,7 mm - 2,8 kg/100 m |
| |
DE 6,5 mm - 5,6 kg/100 m |
| Longueur bobine : |
1000 m |
| Longueur : |
Disponible au mètre |
| UTILISATION : |
Rouge + Bleu pour Chaud |
| |
Vert + Blanc pour Froid |
