COAX CONNECTORS - CONNECTEURS - BNC - Fiches mâles - À sertir - 3G HD-SDI

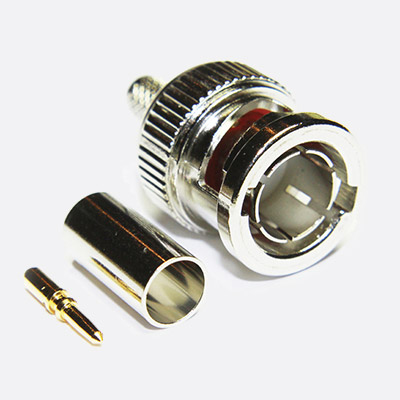

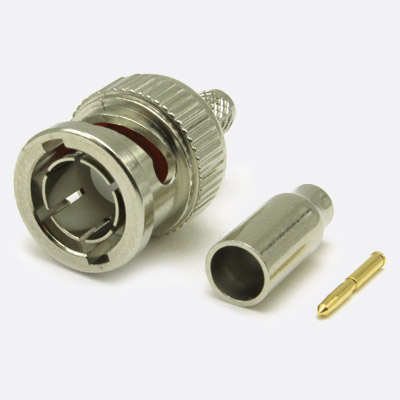

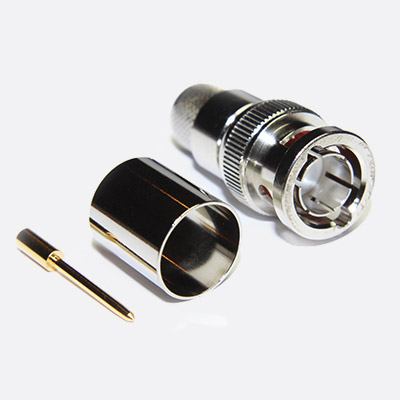

Ces modèles 75 ohms à hautes performances ont été spécifiquement développés pour les applications de TV HD. Ils ont un facteur d'adaptation en réflexion extrêmement bas, et sont donnés pour 1000 cycles de couplage. La broche centrale à sertir plaquée or, d'impédance adaptée, "clique" dans un isolant PTFE dans un corps plaqué nickel avec ferrule externe. L'affaiblissement de réflexion est typiquement de 35 dB à 1 GHz, 28 dB à 2 GHz et 20 dB à 3 GHz.

Pour les câbles du groupe Y, la version standard du connecteur à des tailles de sertissage de 1.72mm et 8.23mm. Des versions alternatives au standard Américain de 1.07mm et de 7.06mm sont également proposées (code FC1). Ces dernières conviennent aux outils de sertissages destinés aux connecteurs fabriqués aux Etats Unis. Les deux versions ont des ferrules de 12.7mm. Les câbles vidéo flexibles Canford du groupe Y nécessitent le type FC1 pour le SDV-F et le type FC pour le SDV-XF. L'outil de sertissage Coax Connectors 96-HTS-75A (55-8182) est desttiné aux connecteurs de type FC et l'outil 96-HTS-77 (55-8187) aux connecteurs de type FC1.

Accessoires optionnels : des gaines anti-traction colorées sont recommandées pour les modèles à sertir, voir CANFORD - MANCHONS ANTI-TRACTION - BNC et MUSA.

Canford propose plusieurs gammes de connecteurs BNC aux spécifications moins rigoureuses, dont des modèles 50 ohms convenant aux besoins HF ; ils sont détaillés séparément et appelés "BNC" plutôt que "BNC HD", ailleurs dans cette section.

Des outils de sertissage Coax Connectors sont également vendus, complets avec les mordaches adaptées. Toutefois, les outils et mordaches d'autres fabricants peuvent également être utilisés, voir Soudage, sertissage et outils IDC. Les mordaches de sertissage doivent être du type correct pour le connecteur et la taille de câble. En raison des dimensions précises des broches centrales requises pour obtenir des performances supérieures à des débits binaires HD, les mordaches de sertissage utilisées pour les BNC SD ne conviennent PAS aux connecteurs BNC HD de Coax Connectors.

Pour une explication de la terminologie utilisée dans cet article et pour connaître les avantages des raccordements par sertissage et par soudure, ainsi qu'obtenir un conseil sur la procédure de raccordement et sur le choix des connecteurs et de l'outillage convenant à des câbles spécifiques, voir les informations techniques Tableau de sélection des mâchoires de sertissage, "Prises coaxiales - Guide de sélection" et Connecteurs BNC- Terminologie et raccordement.
