Le ‘Sentry’ peut être d’une grande aide rapport à la législation sur le contrôle des niveaux. Une ou plusieurs unités peuvent servir pour afficher la nécessité de porter des casques antibruit. L’unité peut déclencher des alarmes extérieures si le niveau de bruit dépasse une tolérance prédéterminée.
Directement sous la responsabilité du Maire et du Préfet, des niveaux sonores excessifs émanant de lieux de spectacles ou de loisir peuvent conduire à une fermeture administrative. Mais que faire lorsque un artiste ou une disco amène son propre équipement ? La responsabilité de la nuisance continue à incomber au propriétaire. La Sentry permet d’exercer un certain contrôle dans ce cas.
Le niveau de bruit admissible à x mètres d’un établissement suit une loi définie par décret. La sensibilité de Sentry peut être réglée pour se conformer à cette législation. Si les niveaux sonores autorisés dans une salle ou la Sentry est installée sont dépassés, et les avertissements ignorés, le secteur de ces équipements sera coupé. Le rétablissement d’alimentation ne sera possible qu’en actionnant le bouton de réactivation. La Sentry dispose d’un grand Bargraph de 23 dB d’excursion pour afficher le niveau sonore dans une salle dans un environnement de fonctionnement SPL de 85dB à 120dB. Chacun peut se rendre compte du niveau et de sa contribution à celui-ci.
La Sentry fonctionne avec un rupteur 220 à 240 V ou relais (non fourni) pour commuter les prises secteur à contrôler. Alternativement, un autre connecteur peut commuter des contacteurs 12 V (incluant les interrupteurs EMO). L’appareil applique en fait une tension continue aux bornes de commande des contacteurs à piloter. Si l’appareil est débranché ou la Sentry éteinte, les alimentations seront coupées.
Le Bargraph est codé en couleurs de vert à rouge, la section rouge étant plus large pour en faciliter la vision, et indique le niveau sonore dans la salle. Tant que le niveau est dans le vert, avec des crêtes temporaires dans le rouge, il n’y a pas lieu de s’inquiéter. Si le segment double “WARNING” s’allume, le niveau s’approche de la limite de tolérance. Un connecteur supplémentaire permet de coupler cet avertissement avec une lampe ou avertisseur extérieur. Cette lampe ou avertisseur peut être déporté à un autre endroit de l’établissement. Si le niveau sonore est suffisamment haut pour allumer la section “OVER LIMIT” (3 segments rouges), la limite tolérée est dépassée.
Si cela vient à durer, l’alimentation générale est coupée. Une indication visuelle de cet état est donnée par la lampe située à côté du bouton “Power off”. L’appareil doit être réactivé manuellement pour rétablir l’alimentation. Le délai entre la "surcharge" et la "coupure de courant" est ajustable. Un commutateur à distance (non fournit) peut être connecté à l'unité. Il est possible de programmer le Sentry sur deux niveaux de volume (par ex. réglage de nuit et réglage de jour), la présélection peut être faite manuellement à l'aide d'un commutateur à clé ou analogue, ou bien à l'aide d'un timer (non fournit). Il est possible aussi de connecter une boucle de sécurité permettant de surveiller l'ouverture de fenêtres ou de portes qui pourrait augmenter le volume sortant du bâtiment.
D'autres indicateurs montre si le circuit du microphone à été altéré ("mic tamper"), si la boucle de sécurité à été interrompue ("security loop") ou si la présélection du seuil niveau 2 à été choisie ("level 2").
La version améliorée du corps de l'appareil propose des ancrages et entrées pour câbles et connexions avec borniers à vis. Un couvercle amovible permet un accès facile à tous les connecteurs, avec fermeture anti-vibrations.
L’appareil dispose de son propre micro et le seuil peut être facilement réglé. L'unité prévoit une entrée micro pour permettre le monitoring à distance d'un espace à partir de l'écran principal. Alternativement, des unités esclave peuvent être ajoutées pour couvrir différents endroit et afficher les informations sur l'écran principal.
Caractéristiques techniques:
| Connecteurs: |
Tous les connecteurs sont avec borniers à vis. |
| Affichage: |
Grand Vumètre à 13 segments de 20 mm x 12 mm. |
|
Indicateur de coupure par segment 20 mm x 12 mm. |
|
Indicateur de mise à zéro ("reset indicator"), boucle de sécurité ("security loop"), niveau 2 ("level 2") |
| Microphone: |
Microphone interne électret. Sensibilité - 85 dB à 120 dB SPL plage continue. Sortie pour microphone externe (non fournit) disponible. La réponse du microphone peut être sélectionnée en pondération "A", "C" iu " linéaire". |
| Délai: |
Délai entre le dépassement et la coupure réglable - 10 seconds et 20 seconds. |
| Alimentation: |
220/240V AC 50 Hz ou 110/120V AC en selection interne. |
| Dimensions: |
320mm(L) x 261mm (H) x 120mm (P) |
| Finition: |
Polycarbonate renforcé, indice d'inflammabilité UL94V2, couleur girse (RAL7035), couvercle transparent en polycarbonate. . L’appareil devra être réglé par une personne compétente à l’aide d’un sonomètre. |

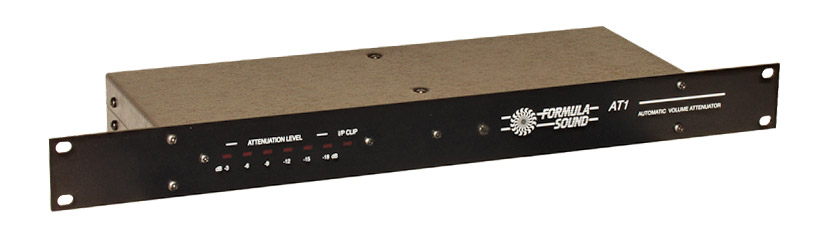

AT-1 Contrôleur d’atténuation
Le Sentry Mk2 peut être accompagné d’un contrôleur AT-1 qui transforme le système en un complexe dispositif de surveillance et de contrôle du niveau auquel l’équipement audio peut fonctionner, par opposition à la coupure audio totale propre au Sentry! Connecté au Sentry Mk2 par un seul câble de contrôle à 4 conducteurs, l’AT-1 agit comme un atténuateur variable sur une arrivée stéréo de niveau ligne (par ex. entre la table de mixage et l’amplificateur de puissance) quand le Sentry atteint son seuil, et donne aussi une indication visuelle par LED de l’importance de l’atténuation appliquée.

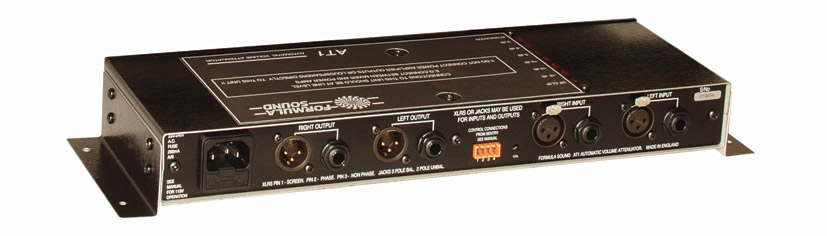

Les entrées et sorties se font sur des prises XLR ou jack 6,35mm symétriques ou non, avec alimentation secteur 220V, 0,25A, par embase IEC, cordon d’alimentation non fourni. Deux versions sont disponibles - un package logé dans une robuste unité rack 19” de hauteur 1U pour les systèmes sonores installés et aussi une version à montage mural idéale pour les systèmes sonores itinérants.
Caractéristiques techniques :
| Connecteurs d’entrée : |
2 x XLR 3 broches symétriques ou asymétriques, niveau ligne. |
|
2 x jack 6,35mm 3 points sym. ou asym., niveau ligne. |
| Connecteurs de sortie : |
2 x XLR 3 broches symétriques ou asymétriques, niveau ligne. |
|
2 x jack 6,35mm 3 points sym. ou asym., niveau ligne. |
| Niveau d’entrée max. : |
+20dBu. |
| Niveau de sortie max. : |
+20dBu sous 600ohms avec distorsion < 0,01%. |
| Impédance d’entrée : |
20Kohms symétrique, 10Kohms asymétrique. |
| Bruit équivalent en entrée : |
EIN < -90dBu. |
| Plage de l’atténuateur : |
Gain unitaire jusqu’à -90dB. |
| Indicateurs à LED : |
-3dB, -6dB, -9dB, -12dB, -15dB, -18dB, atténuation. Ecrêtage en entrée. |
| Alimentation : |
CA 220V 0,25A, embase IEC, cordon d’alimentation non fourni. |
| Dimensions : |
Version Rack - 482(l) ×44(h) ×125(p)mm |
|
Version murale - 380(l) ×50(h) ×125(p)mm. |
| Finition de façade : |
Aluminium anodisé noir avec notation argentée gravée. |
| Finition du boîtier : |
Acier recouvert de plastique noir. |
Un contacteur 32 A avec fusible dans un boîtier émaillé noir avec défonces sur les quatre côtés est aussi disponible. Une interface 12 volts permet d’utiliser une tension faible entre le contacteur et la Sentry. Dimensions 254 ×159 ×76mm.
Fabriqué par Formula Sound Ltd.
