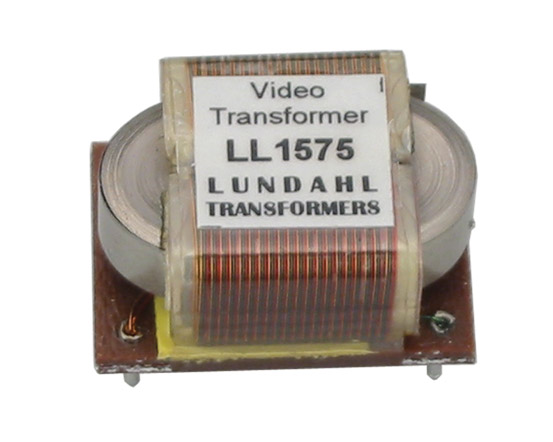

Le LL1575 est un transformateur à large bande passante conçu pour la télévision en circuit fermé (CCTV), mais pouvant servir dans certaines applications broadcast. Il peut être employé s’il y a des différences de potentiel de terre entre les circuits, comme entre différents endroits sur un site, ce qui peut perturber le signal vidéo avec l’introduction de bruit à la fréquence d’alimentation ("ronflette") et au pire présenter un risque en matière de sécurité.
En raison des besoins en bande passante très large des applications TV, le LL1575 est bobiné selon une technique d’enroulement spéciale, bifilaire, et utilise le noyau amorphe exclusif de Lundahl. Les broches pour circuit imprimé nécessitent des trous de 1,5 mm, espacés de 5,08 mm, 22,86 mm entre les rangées.
Note technique :
Si le transformateur peut donner des performances de niveau broadcast, de par nature, il bloque la composante continue (CC) de l’information de luminance, ce qui dans la plupart des cas n’a qu’un effet négligeable sur la qualité d’image.
Caractéristiques techniques :
| Rapport de transformation : |
1 : 1 |
| Impédance primaire : |
>3500 ohms, 300 Hz, 7V rms, sans charge |
| Réponse en fréquence : |
20Hz -11MHz +0, -3dB. Sinusoïdale 1Vcc, source et charge 75 ohms |
| Perte de signal : |
0,5dB, source et charge 75 ohms |
| Isolation : |
2 kV rms, primaire - secondaire |
| Résistance statique : |
4,5 ohms chaque, primaire et secondaire |
| Dimensions : |
28(L) x 21(l) x 14(h) mm, hauteur sur circuit imprimé |
| Poids : |
22 g |
