PERCON - CÂBLES MULTICONDUCTEURS (0.6/2.8) - Vidéo numérique HDTV - 5 âmes, 8 âmes et 10 âmes

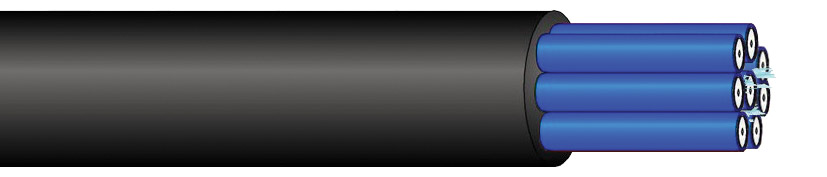

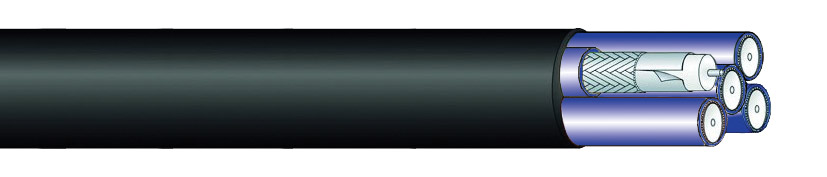

Câbles multiconducteurs vidéo numériques HDTV flexibles, conçus spécifiquement pour les applications déployables. Les âmes sont de construction (0,6/2,8), à gaine PTC bleue et sont numérotées individuellement. Disponibles en versions 5, 8 et 10 conducteurs.

Caractéristiques techniques :

Dimension, groupe :	X
Conducteur interne :	0,6 mm, cuivre pur
Diélectrique :	Mousse polyéthylène haute densité injectée au gaz, D.E. 2.8mm
Blindage 1 :	Bande aluminium/polyester/aluminium, appliquée longitudinalement
Blindage 2 :	Tresse en cuivre étamé. Couverture optique 95 %
Gaines individuelles :	Matériau PTC, D.E. 4.6, bleu, numérotée
Impédance:	75 +/-1% ohms
Capacitance:	54.5pF/m nominal
Affaiblissement de réflexion :	23dB nom. 5-3000MHz
Disposition :	Âmes numérotées disposées avec avec matériau de remplissage.

Atténuation:	MHz	120	270	540	720	1000	3000	4000	4500	5000	6000
	dB/100m	10.7	15.9	22.9	26.6	31.4	59.7	69.8	74.1	78.9	86.4

Gaine externe :	Matériau PTC, noir
Diametre:global :	5 âmes 14.1mm, 8 âmes 16.9mm, 10 âmes 20.9mm
Poids :	5 âmes 24.7kg/100m, 8 âmes 38.6kg/100m, 10 âmes 46.0kg/100m
Longueur de bobine :	500m
Longueur :	Disponible au mètre (5 âmes) ou 500 mètres (8 et 10 âmes)

Connecteurs compatibles

BNC mâle - 12G

Marque	Code	Description
COAX Connectors	48-5061	COAX CONNS 10-005-W126-FA BNC 12G UHD mâle, fiche pour câble, à sertir, 75 ohms, noir, groupe X
COAX Connectors	48-5071	COAX CONNS 10-005-W126-FA BNC 12G UHD mâle, fiche pour câble, à sertir, 75 ohms, noir, groupe X (pack de 100)
Neutrik	48-6372	NEUTRIK NBNC75BFG7X BNC 12G UHD mâle, fiche pour câble, rear twist, groupe X

BNC mâle, coudées - 12G

Marque	Code	Description
COAX Connectors	48-5081	COAX CONNS 10-104-W66-FA BNC 12G UHD mâle, fiche pour câble coudée, à sertir, 75 ohms, noir, groupe X
COAX Connectors	48-5091	COAX CONNS 10-104-W66-FA BNC 12G UHD mâle, fiche pour câble coudée, à sertir, 75 ohms, noir, groupe X (pack de 100)

BNC mâle - 3G

Marque	Code	Description
Canare	48-462	CANARE BCP-B3F BNC mâle, fiche pour câble, groupe X & Canare L-3CFB
Canare	48-463	CANARE BCP-B3F BNC mâle, fiche pour câble, groupe X & Canare L-3CFB (pack de 100)
COAX Connectors	48-5041	COAX CONNS 10-005-B36-FA BNC 3G HD mâle, fiche pour câble, à sertir, 75 ohms, groupe X
COAX Connectors	48-5051	COAX CONNS 10-005-B36-FA BNC 3G HD mâle, fiche pour câble, à sertir, 75 ohms, groupe X (pack de 100)
COAX Connectors	48-5060	COAX CONNS 10-005-B36-FA-16 BNC 3G HD mâle, fiche pour câble, à sertir, 75 ohms, groupe X, férule 16mm (pack de 100)
Neutrik	48-611	NEUTRIK NBNC75BFG7 BNC 3G mâle, fiche pour câble, rear twist, groupe X
Neutrik	48-6311	NEUTRIK NBNC75BFG7-D BNC 3G mâle, fiche pour câble, rear twist, groupe X (pack de 100, à assembler)
Telegartner	48-787	TELEGARTNER BNC 3G HD mâle, fiche pour câble, à sertir, 75 ohms, groupe X
Telegartner	48-777	TELEGARTNER BNC 3G HD mâle, fiche pour câble, à sertir, 75 ohms, groupe X (pack de 100)

BNC mâle - HD-SDI - 1.5G

Marque	Code	Description
Telegartner	48-713	TELEGARTNER BNC mâle, fiche pour câble, à sertir, 75 ohms, groupe X
Telegartner	48-773	TELEGARTNER BNC mâle, fiche pour câble, à sertir, 75 ohms, groupe X (pack de 100)

BNC femelle - 12G

Marque	Code	Description
COAX Connectors	48-5087	COAX CONNS 10-054-D126-FA BNC 12G UHD femelle, fiche pour câble, à sertir, 75 ohms, groupe X
COAX Connectors	48-5097	COAX CONNS 10-054-D126-FA BNC 12G UHD femelle, fiche pour câble, à sertir, 75 ohms, groupe X (pack de 100)

BNC femelle - HD-SDI - 1.5G

Marque	Code	Description
Telegartner	48-759	TELEGARTNER BNC femelle, fiche pour câble, à sertir, 75 ohms, groupe X

Micro BNC mâle - 12G

Marque	Code	Description
COAX Connectors	48-5022	COAX CONNS 67-005-B66-FA MICRO BNC 12G UHD mâle, fiche pour câble, à sertir, groupe X
COAX Connectors	48-5032	COAX CONNS 67-005-B66-FA MICRO BNC 12G UHD mâle, fiche pour câble, à sertir, groupe X (pack de 100)

DIN 1.0/2.3 mâle - 12G

Marque	Code	Description
COAX Connectors	48-5002	COAX CONNS 52-005-B6-FA DIN 1.0/2.3 12G UHD mâle, fiche pour câble, à sertir, groupe X
COAX Connectors	48-5012	COAX CONNS 52-005-B6-FA DIN 1.0/2.3 12G UHD mâle, fiche pour câble, à sertir, groupe X (pack de 100)

DIN 1.0/2.3 mâle - 3G

Marque	Code	Description
COAX Connectors	48-5115	COAX CONNS 52-054-D6-FA DIN 1.0/2.3 3G HD femelle, fiche pour câble, à sertir, 75 ohms, groupe X

DIN 1.0/2.3 mâle, coudé - 3G

Marque	Code	Description
COAX Connectors	48-5009	COAX CONNS 52-104-B6-FA DIN 1.0/2.3 3G HD mâle, fiche pour câble coudée, à sertir, 75 ohms, noir, groupe X
COAX Connectors	48-5019	COAX CONNS 52-104-B6-FA DIN 1.0/2.3 3G HD mâle, fiche pour câble coudée, à sertir, 75 ohms, noir, groupe X (pack de 100)

Connecteur F

Marque	Code	Description
Telegartner	48-8281	TELEGARTNER CONNECTEUR F mâle, fiche pour câble, à sertir, 75 ohms, groupe X
Telegartner	48-8291	TELEGARTNER CONNECTEUR F mâle, fiche pour câble, à sertir, 75 ohms, groupe X (pack de 100)
