Gamme de connecteurs pour raccordement et montage sur site de fibre optique avec interfaces pré-polies en usine déjà montées dans la virole. Le raccordement breveté à "double came" maintient en une seule opération à la fois la fibre et la gaine et permet le rebranchement si des connecteurs doivent être remontés ou réutilisés. L'outillage comprend une source laser intégrée pour l'inspection visuelle durant et après le raccordement. Ce processus purement mécanique évite le recours aux adhésifs, à la fusion aux UV ou au four et au polissage à la main. La qualité de raccordement constante et les viroles en céramique zircone offrent des performances à long terme équivalentes à celles des modèles époxy polis avec un affaiblissement d'insertion type de 0,3dB par paire accouplée pour de la fibre multimode comme pour de la fibre monomode.
Connecteurs à fibre prépolie

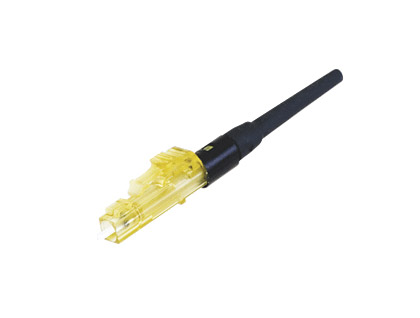

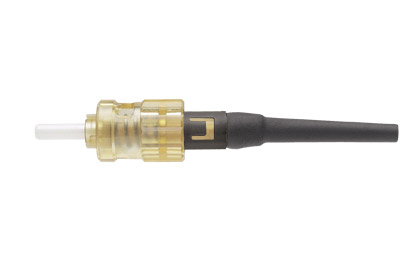

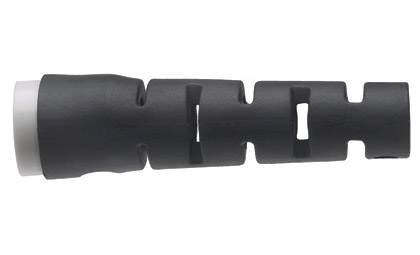

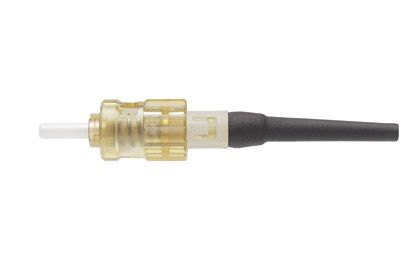

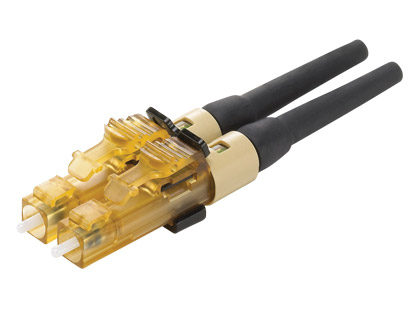

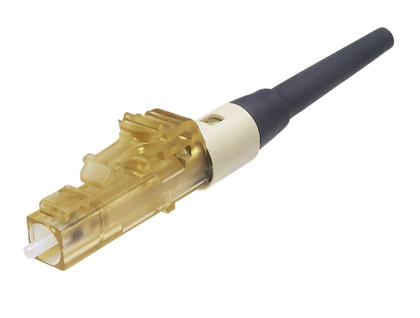

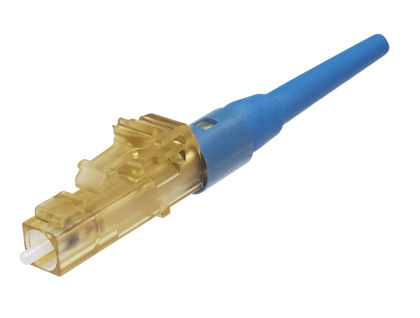

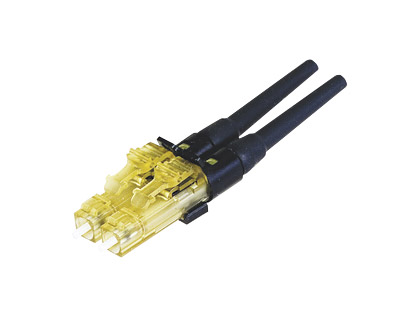

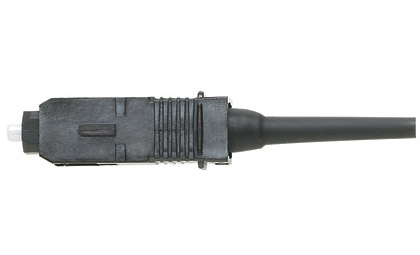

Il existe des types LC et SC pour fibre multimode OM1, OM2 et OM3/OM4 "10 giga", et monomode OS1/OS2. Des types ST sont disponibles pour fibre OM1 62,5/125µm et OM2 50/125µm. Tous les connecteurs conviennent aux fibres de diamètre 900µm à structure serrée. Pour les gaines de fibre de 1,6/2,0mm ou 3,0mm, des manchons anti-traction de couleur pour repérage doivent être commandés séparément. Ils ne nécessitent pas d'adhésif et apportent une rétention mécanique du câble égalant ou dépassant les normes du secteur. La convention de codage couleur Panduit est la suivante :
Multimode OM1/OM2 - Noir

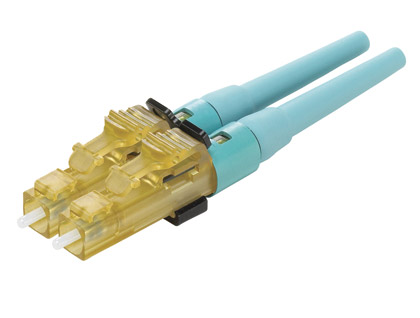

Multimode "10 giga" OM3/OM4 - Turquoise

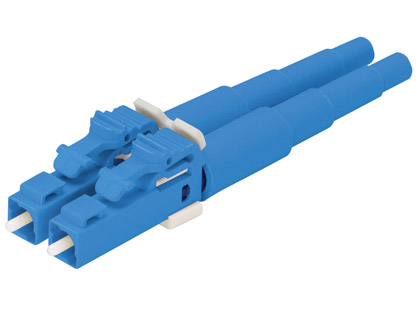

Monomode OS1 - Bleu
Kits d'outils de raccordement
Le raccordement ne prend qu'une fraction du temps requis par le processus de polissage à la main et offre un résultat plus constant. Tout l'outillage de préparation de la fibre, l'équipement de sécurité et les matériaux de nettoyage sont contenus dans le kit de raccordement Panduit Opticam. Le raccordement se fait simplement en denudant puis en clivant la fibre puis en l'insérant dans la virole du connecteur maintenue à l'aide de l'outil. Une inspection visuelle permet de s'assurer que la jonction est étanche à la lumière avant et après que la came soit tournée pour verrouiller la fibre en place.
Plus distribué

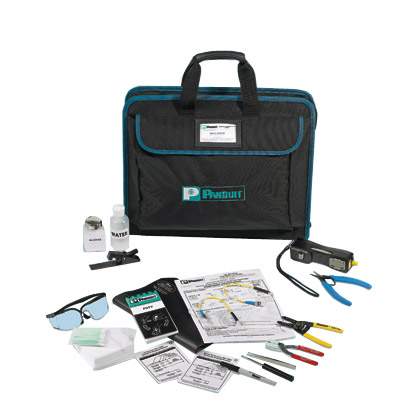

Ce kit contient tout ce qui est nécessaire pour raccorder tous les connecteurs OptiCam, incluant outil universel de raccordement et d'inspection, dénudeur de câble, alcool, tournevis, lunettes de sécurité, pince, ciseaux à Kevlar, plan de travail, outil cliveur, lingettes non pelucheuses, cotons-tiges, tout cela dans une mallette de transport.

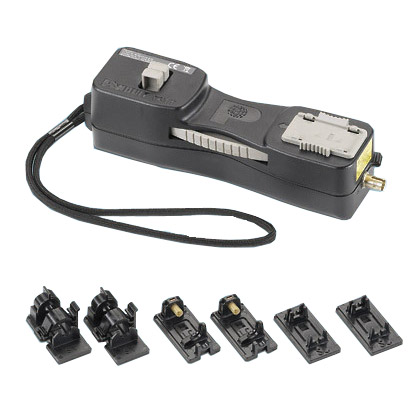

Il comprend l'outil universel de raccordement et d'inspection pour ceux qui possèdent déjà un dénudeur de câble à fibre optique, un cliveur de précision, du liquide de nettoyage et des lingettes non pelucheuses.
