BELDEN 1694ANH CABLE Dca (s1 d1 a1), vert

Code stock
60-1694ANH-5
Marque
Belden
Référence produit
  • 1694ANH
Couleur
  • VertVert
BELDEN 1694ANH CABLE Dca (s1 d1 a1), vert
BELDEN 1694ANH CABLE Dca (s1 d1 a1), vert

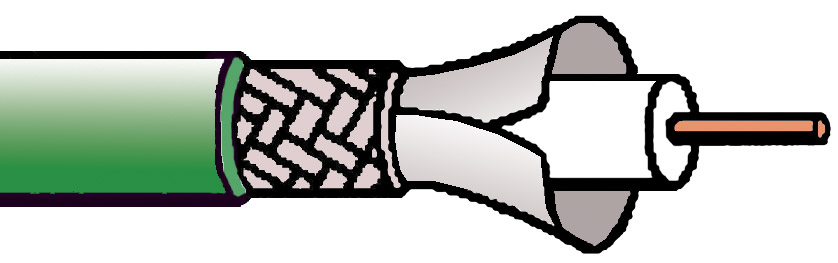

BELDEN - 1694ANH - CÂBLE - Vidéo HDTV et numérique série - Ignifugé

Câble coaxial 75 ohms à faible perte spécifiquement conçu pour signaux vidéo numériques et TVHD, dans une enveloppe "sans halogène". Taille de type RG6/U. Disponible au mètre.

Caractéristiques techniques :
Dimension, groupe : Y (avec exception Neutrik)
Conducteur interne : 1/1,01 mm (0,80 mm²), cuivre nu
Diélectrique : Mousse polyéthylène haute densité injecté de gaz, DE 4,57 mm
Blindage 1 : Bande aluminium/plastique/aluminium (Duofoil)
Blindage 2 : Tresse de cuivre étamé, couverture optique 95%
Construction : Câble coaxial
Gaine : Matériau à faible dégagement de fumée, sans halogène, noir, vert & violet (d'autres couleurs disponibles sur commande speciale)
Indice CPR : Dca (s1, d1, a1)
Diamètre extérieur : 6,99 mm
Impédance : 75 ohms
Capacitance : 53 pF/m, nominale
Affaiblissement de réflexion : 23dB 5-1600MHz
21dB 1600-4500MHz
15dB 4500-6000MHz
Atténuation: MHz 1 10 71.5 135 270 360 540 750 1000
dB/100m 0.8 2.4 5.6 7.4 10.4 12.1 14.8 17.9 20.7
Poids : 6,42 kg/100 m
Longueur de bobine : 305m (noir et vert), 500m (violet)
Longueurs de coupe : Disponible au mètre
Connecteurs compatibles

BNC mâle - 12G

BNC mâle, coudée - 12G

BNC mâle - 3G

BNC mâle - HD-SDI - 1.5G

Micro BNC mâle - 12G

DIN 1.0/2.3 mâle - 3G

MUSA - 3G

MUSA Metrology grade

Connecteur F

RCA Phono
