Il s’agit d’un système complet de raccordement, dont le but est de simplifier le câblage de liaisons multiple jusqu’à 8 voies, à partir de 8 composants de base : 3 types de corps métalliques, 2 types de bloc contacts (à insérer dans les 3 modèles de corps) et un serre-câble au design Neutrik. Les corps sont en alliage zinc-aluminium moulé haute-tolérance, plaqué cuivre, nickel ou chrome mat noir. La structure protège les contacts contre un mauvais alignement ou déformation pendant l’utilisation. Le dispositif de verrouillage anti-vibration se bloque automatiquement à l’insertion, la fiche pouvant être facilement retirée en la tirant. Les corps standards (SC8, RP8, et MC8) ont un petit détrompeur à 0° et un plus grand à 180°. Une disposition alternative est disponibles sur deux corps (SC81, RP81) avec un petit détrompeur à 0° et un grand à 90°.

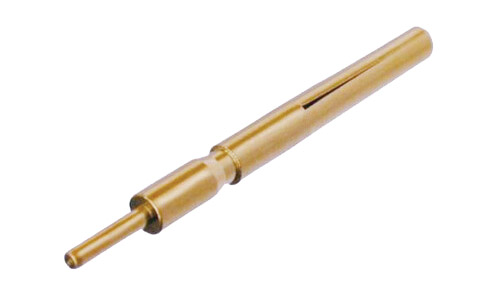

L’arrangement des contacts est classique pour un connecteur 8 points. Les inserts mâles sont soit à souder, à sertir (selon MIL C 22520 F) ou à broches pour C.I., idem pour les inserts femelles. Les inserts mâles et femelles peuvent être interchangés dans tous les modèles de corps.
La pince serre-câble est au standard Neutrik, déjà bien établie sur les séries X (XLR), pouvant en plus maintenir le bloc contacts. La tresse de masse est raccordée au corps de façon coaxiale, par un contact séparé.
Le SC8W est un corps d'une version spéciale qui, lors de son emploi avec le serre-câble SR8W, permet une résistance à la poussière et à l'eau (IP54) une fois connecté.
Note pour la commande :
Les fiches de câble et prises de panneau, avec contacts soudés, sont disponibles sous la forme de connecteurs entièrement montés. Pour d'autres combinaisons, commandez les composants séparément selon les besoins.
