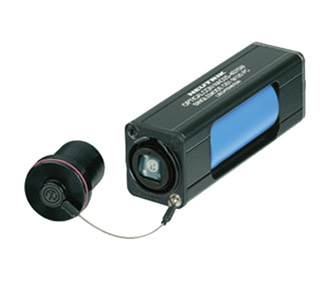

NEUTRIK NAO4SW-A RACCORD OPTICALCON ADVANCED QUAD monomode

Le robuste corps tout en métal du connecteur loge quatre extrémités de fibre optique et possède un mécanisme de couplage par simple poussée pour enclencher ; une virole externe à tirer permet de débloquer la fiche pour débrancher. Il comprend un mécanisme de rétention de câble hautement résistant qui s'attache au guipage de fibres aramide dans le câble. En plus des caches d'étanchéité automatiques, un capuchon protecteur en acier revêtu de caoutchouc est intégré pour l'occlusion quand rien n'est branché. Après couplage ou occlusion, la connexion est étanche à l'environnement selon la norme IP65 (voir les options d'étanchéité du connecteur de châssis). Les inserts ont un code couleur pour indiquer les fibres multimodes (noir) et monomodes (bleu).
Note : les connecteurs de câble sont prémontés sur câble et ne sont pas vendus sous forme de composants séparés.

ADVANCED QUAD - 4M, 4S, 4SA

Câble de terrain mobile et léger à quatre fibres avec une robuste gaine polyuréthane (PUR) et une excellente rétention du câble grâce à son guipage en fibres aramide. Disponible en versions multimodes (4M) ou monomodes (4S). Avec son homologation militaire, il convient aux applications audio et broadcast exigeantes.

ADVANCED QUAD X-TREME - X4M, X4S, X4SA

Câble de terrain mobile "X-TREME" à quatre fibres avec une construction en sandwich avec double gaine polyuréthane (PUR)/fil de silicone résistant aux coupures et aux rongeurs. Une excellente rétention du câble est assurée par un guipage interne en fibres aramide. Disponible en versions multimodes (X4M).

ADVANCED QUAD ARMORED - XX4M, XX4S, XX4SA

Câble "ARMORED" en acier inoxydable à quatre fibres, d'une robustesse et d'une résistance énormes aux forces de traction et d'écrasement extraordinaires, jusqu'à une force latérale de 2 000 kg. Une excellente rétention du câble est assurée par un guipage interne en fibres aramide. L'armure en acier inoxydable à revêtement plastique de forme hélicoïdale entrelacée préserve une grande flexibilité de déploiement et d'enroulement. Disponible en versions multimodes (XX4M) ou monomodes (XX4S). La longueur maximale disponible pour les câbles "Armored" est de 100 mètres.

Tous les câbles à fibre optique prêts à l'emploi sont livrés dans des mallettes opticalCON spéciales, sur un tambour de câble très robuste de taille appropriée avec support de fin de câble sur les joues et connecteurs de panneau de jonction ou verrouillages de connecteur, ou en rouleau selon la longueur.

Pour des données techniques sur les fibres optiques, veuillez vous référer à l'onglet "Product resources" dans la page web individuelle de l'article sur www.canford.fr.

Canford est assembleur officiel certifié de la gamme opticalCON Neutrik.

Dans le cadre de notre processus de test final, Canford effectue à la fois des mesures de perte d'insertion et de retour, ainsi que des mesures d'interférométrie sur toutes les terminaisons de fibres. Bien que certaines installations de terminaison n'utilisent pas l'interférométrie et se basent uniquement sur les tests d'insertion et de perte de retour pour déterminer les résultats, Canford effectuera toujours l'interférométrie de manière standard. Les résultats des tests, y compris l'imagerie 3D des terminaisons, peuvent être fournis sur demande.

L'interférométrie mesure trois dimensions critiques requises pour une fiabilité continue, la forme de l'extrémité (rayon de courbure mesuré en mm), le décalage de l'apex poli (mesuré en um) et la hauteur de la fibre (mesurée en nm). Ces trois paramètres s'inscrivent tous dans le cadre de normes industrielles strictes qui garantissent la fiabilité lors de l'accouplement de connecteurs aléatoires.

Les longueurs de câble couramment demandées sont listées, des longueurs ou configurations personnalisées sont disponibles sur commande spéciale.
En raison du grand nombre de configurations possibles, certains câbles prêts à l'emploi ne sont pas référencés ici. Veuillez contacter le service commercial ou l'assistance technique pour expliquer vos propres besoins et options.

Voir NEUTRIK - CÂBLE OPTICALCON ADVANCED SPLIT pour plus d'informations sur les câbles déployables offrant jusqu'à 12 fibres dans une seule gaine s'épanouissant chacune en extrémité de 1 mètre de long et terminée de connecteurs opticalCON ADVANCED Duo ou Quad.

NO4FDW-A

Le connecteur de châssis agit comme une "traversée de panneau" et accepte deux connecteurs LC bidirectionnels MM ou SM conventionnels à l'arrière. Il a un cache d'étanchéité automatique intégré avec des joints au silicone pour protéger les extrémités de la fibre optique et bloquer les émissions laser après découplage. Des fiches factices NDO en caoutchouc à enfoncer ou des bouchons métalliques d'étanchéité SCNO-FDW semi-verrouillables sont recommandés pour les connecteurs de châssis non utilisés.

Les connecteurs doivent être montés à l'avant de boîtiers, cloisons ou panneaux dans une découpe Neutrik "D" standard et offrent une étanchéité IP65 une fois couplés. Si vous les montez dans un "panneau de connexion universel" Canford à seize voies, il est fortement recommandé que les connecteurs soient écartés en insérant alternativement (à l'horizontale) des plaques de masquage, afin de laisser un accès suffisant au manchon de verrouillage du connecteur de câble. Le "panneau de connexion universel" Canford à huit voies a des découpes régulièrement espacées sur toute sa largeur et accueillera partout les connecteurs opticalCON.

Un joint d'étanchéité peut être fixé derrière le connecteur afin d'obtenir une étanchéité d'indice IP65 lors d'un branchement avec un connecteur complémentaire. Ils ne sont pas nécessaires pour l'étanchéité de boîtes murales et panneaux de connexions n'étant pas étanches. Toutefois, les joints permettent également une identification par couleur du mode de la fibre optique, noir pour le multimode ou bleu pour le monomode. Les couleurs rouge, vert, jaune et blanc permettent d'identifier les canaux. Les joints sont à commander séparément selon les besoins.

Note : Les joints d'étanchéité sont plus grands que l'arrière des connecteurs, de ce fait, ils ne sont pas adaptés avec des panneaux dotés de bandes légendes et/ou de séparations de découpes 'D", Universal conventionnelles (16 découpes dans un panneau 19").

Des panneaux plats ou inclinés dédiés de 2U, fabriqués par Canford, sont disponibles pour accueillir jusqu'à 8 connecteurs avec joints. Voir CANFORD - PANNEAUX DE CONNEXION - VIERGES - Fibre optique - Affleurants. Des systèmes modulaires de panneaux inclinés 1U et 3U sont aussi disponibles, voir NEUTRIK - PANNEAUX OPTICALCON ADVANCED EN Z ET PANNEAUX DE CONNEXION INCLINÉS AU FORMAT RACK. Des fiches factices NDO supplémentaires sont aussi recommandées pour les connecteurs de châssis non utilisés.

SCNO-FDW-A

Capot d'étanchéité métallique à semi-verrouillage pour connecteurs de châssis opticalCON, complet avec attache et œilleton.

SCDP - Joints d'étanchéité pour connecteurs de châssis

Pour identification des canaux en particulier quand plusieurs canaux ou des câbles à triple division sont utilisés.

SCDX - Cache articulé

Rend les connecteurs de châssis de taille "D" non couplés étanches à l'eau, à la poussière et aux saletés, à la norme IP54. Ils sont colorés pour permettre le codage couleur du mode de fibre optique.

NDO - Fiche factice

La fiche factice en caoutchouc peut être insérée dans des prises de châssis inutilisées afin d'éviter les erreurs de câblage et de les protéger contre la poussière.

SCDR - Cache arrière

Ce cache en plastique souple s'adapte à l'arrière de plusieurs connecteurs de châssis de taille D, dont l'opticalCON QUAD. Il sert à protéger l'espace entre le connecteur et le câble. Le cache de protection fonctionne avec tous les conducteurs ordinaires, câbles et fibres optiques ; coupez simplement le bord du cache au diamètre requis.

SCNO4 - Kits de mise à niveau pour capuchon de connecteur de câble

Capuchon verrouillable de connecteur de câble en métal enrobé de caoutchouc attaché par une amarre en acier à l'avant de la coque d'un connecteur, permettant la mise à niveau des caractéristiques d'étanchéité et de protection opticalCON vers celles du modèle opticalCON ADVANCED. Vissez-le simplement à la place de l'ancien carter sans impact sur le raccordement de la fibre. Tous les ressorts sont blancs ; les inserts de connecteur ont un code couleur pour identifier le mode de signal de la fibre.
