Ces testeurs de câbles audio du spécialiste CableJog offrent un test manuel et automatisé des câbles, avec une variété de connecteurs standard du secteur et jusqu'à neuf conducteurs. S'il n'est pas possible de ramener les deux extrémités d'un câble au lieu de test, soit physiquement soit à l'aide d'une rallonge avec un "bon" câble, les mêmes tests peuvent être pratiqués par une seule personne, en utilisant une unité AudioJog à chaque extrémitée. Des versions portables et montables en rack sont disponibles.
Le testeur a deux jeux de connecteurs. En usage normal, chaque jeu reçoit une extrémité du câble. Il existe deux rangées de DEL correspondant à chaque broche possible du connecteur et une pour la connexion du blindage (ou masse). En mode manuel, le bouton test est pressé pour passer en revue les tests de chaque broche. Quand une broche est activée, les DEL indiquent toutes les connexions associées à cette broche, pour que les courts-circuits, les circuits ouverts et croisés puissent être identifiés. Les DEL affichent également la possibilité de connexions à haute résistance ou à fuite. Une fois qu'un "bon" câble a été testé, le résultat peut être sauvegardé en mémoire. La méthode automatique peut alors servir à tester d'autres câbles similaires. La pression du bouton test initie une séquence automatique de tests durant laquelle le testeur s'arrêtera pour indiquer chaque défaut trouvé, demandant une nouvelle pression du bouton pour continuer les tests.
Lors d’une utilisation de deux unités, une locale et une distante, le fonctionnement est similaire. Le test à distance se base sur la continuité de la connexion du blindage. Lorsqu'un seul testeur est utilisé, le seuil entre circuit ouvert et circuit continu est de 255 kohms. Avec deux testeurs, il passe à 75 kohms.
AudioJog Pro 5 - Cinq conducteurs plus blindage
Cette version est alimentée par pile et logée dans un robuste boîtier en métal. Un jeu de connecteurs est monté de chaque côté avec les BNC sur un troisième côté. Les DEL, le commutateur de test et des dessins utiles des connecteurs apparaissent en face supérieure. Un commutateur on/off est placé entre les connecteurs BNC.
Deux jeux de connecteurs sont prévus pour accepter les connecteurs de câble suivants. XLR : 3 points, mâle et femelle. Jack : 6,35 mm, 3 points ou 2 points. Jack Bantam : 4,4 mm, 3 points ou 2 points, simple ou double. Mini-jack : 3,5 mm, 3 points ou 2 points. Speakon : 4 points ou 2 points. DIN : 3 points ou 5 points sur 180 degrés, mâle. RCA (Phono) : mâle. BNC : mâle.
Cette version peut être utilisée en conjonction avec une autre unité AudioJog Pro 5 pour tester en mode distant. Elle ne peut être utilisée avec l'AudioJog Pro 8 ni l'AudioJog Rack 8.
Alimentation : pile 9 V de taille PP3, non fournie. Dimensions : 197 x 110 x 50 (L x l x p) mm. Poids : 0,9 kg.
Accessoires fournis : mode d'emploi.
Accessoires optionnels : pile PP3.
AudioJog Pro 8 - Huit conducteurs plus blindage
Cette version est alimentée par pile et logée dans un robuste boîtier en métal. Les connecteurs sont montés de chaque côté et sur la face supérieure. Les DEL et le commutateur de test apparaissent en face supérieure. Un commutateur on/off est placé sur le côté.
L'AudioJog Pro 8 est une version perfectionnée, avec deux rangées de 9 DEL correspondant à chaque broche possible du connecteur et une pour le blindage. De plus, il est doté DEL pour signaler les courts-circuits et les circuits ouverts et de quatre autres DEL témoignant du statut de la fonction mémoire. Elles affichent une connexion croisée ou droite des connecteurs RJ45 et DIN 8 broches et "Passed" (validé) s'allume quand le câble correspond à la configuration en mémoire. La DEL restante indique que la fonction mémoire est en service. Il est possible de rechercher des défauts intermittents sur des câbles "validés".
Deux jeux de connecteurs sont prévus pour accepter les connecteurs de câble suivants. XLR : 3 points, mâle et femelle. Jack : 6,35 mm, 3 points ou 2 points. Jack Bantam : 4,4 mm, 3 points ou 2 points, simple ou double. Mini-jack : 3,5 mm, 3 points ou 2 points. Speakon : 4 points. DIN : 3 points ou 5 points sur 180 degrés, mâle. RCA (Phono) : mâle. BNC : mâle. Ce sont les mêmes que ceux équipant les AudioJog Pro 5.
Des connecteurs supplémentaires équipent l'AudioJog Pro 8, pour accepter les branchements suivants. XLR : 4 points et 5 points, mâle et femelle. Speakon : 8 points. DIN : 8 points, mâle. RJ45 : 8 points. USB : un de type A, un de type B. Mini-DIN/S-vidéo : 4 points. 4 mm (banane) : 2 à simple contact. Ce sont les mêmes que ceux équipant l'AudioJog Rack 8.
Cette version peut être utilisée en conjonction avec une autre unité AudioJog Pro 8 ou AudioJog Rack 8 pour tester en mode distant. Elle ne peut être utilisée avec l'AudioJog Pro 5.
Alimentation : pile 9 V de taille PP3, non fournie. Dimensions : 203 x 150 x 50 (L x l x p) mm. Poids : 1,2 kg.
Accessoires fournis : mode d'emploi.
Accessoires optionnels : pile PP3.
AudioJog Rack 8 - Huit conducteurs plus blindage

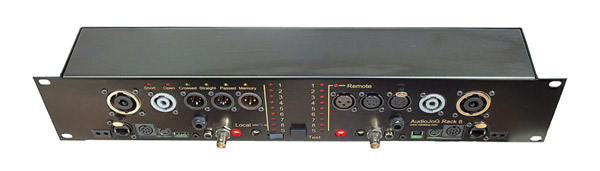

Cette version montable en rack propose deux jeux de connecteurs groupés vers chaque extrémité de la face avant 2U, avec des DEL témoins au milieu. L'appareil est doté de commutateurs lumineux "ON" et "Test". Il a les mêmes connecteurs de test que l'AudioJog Pro 8.
L'AudioJog Rack 8 est une version perfectionnée, avec deux rangées de 9 DEL correspondant à chaque broche possible du connecteur et une pour le blindage. De plus, il a six DEL témoignant du statut de la fonction mémoire et signaler les courts-circuits ou les circuits ouverts et, quand vous utilisez des connecteurs RJ45 et DIN 8 broches, une connexion croisée ou droite, quand la fonction mémoire est en service et que le câble correspond à la configuration en mémoire, "Passed" (validé) s'allume. Il est possible de rechercher des défauts intermittents sur des câbles "validés".
Deux jeux de connecteurs sont prévus pour accepter les connecteurs de câble suivants. XLR : 3 points, mâle et femelle. Jack : 6,35 mm, 3 points ou 2 points. Jack Bantam : 4,4 mm, 3 points ou 2 points, simple ou double. Mini-jack : 3,5 mm, 3 points ou 2 points. Speakon : 4 points ou 2 points. DIN : 3 points ou 5 points sur 180 degrés, mâle. RCA (Phono) : mâle. BNC : mâle. Ce sont les mêmes que ceux équipant les AudioJog Pro 5.
Des connecteurs supplémentaires équipent l'AudioJog Rack 8, pour accepter les branchements suivants. XLR : 4 points et 5 points, mâle et femelle. Speakon : 8 points. DIN : 8 points, mâle. RJ45/Ethercon : 8 points. USB : un de type A, un de type B. Mini-DIN/S-vidéo : 4 points, mâle. 4 mm (banane) : 2 à simple contact. Ce sont les mêmes que ceux équipant l'AudioJog Pro 8.
Cette version peut être utilisée en conjonction avec une autre unité AudioJog Pro 8 ou AudioJog Rack 8 pour tester en mode distant. Elle ne peut être utilisé avec l'AudioJog Pro 5.
Alimentation électrique : CC 9 V, connecteur coaxial de 2,1 mm, avec le plus au centre. Adaptateur secteur fourni. Dimensions : montage en rack, 2U, 75 mm de profondeur. Poids : 2 kg.
Accessoires fournis : mode d'emploi. Adaptateur secteur universel avec fiches interchangeables pour prises E-U, R-U, Europe. CA 100 à 240 V, 50/60 Hz.
