RFR 1001 - Support pour module unique
Le RFR 1001 est un support robuste métallique pour le montage d'un seul module Yellobrik. Il convient aussi bien aux petits qu'aux plus grand modules en utilisant les orifices de montage prévus à cet effet.
Le support peut être fixé à toute surface plane à l'aide de vis ou boulons appropriés (non fournis). Les orifices de montage sont centrés sur des bandes rack 19 pouces permettant ainsi l'installation de Yellowbrik à l'arrière de châssis pour rack. Les modules sont fixés à l'aide de vis à oreilles en nylon.
RFR 1200 - Chassis pour rack 1U alimenté
Le RFR 1200 peut accueillir jusqu'à 14 modules Yellobrik dans 1U d'espace rack. Le cadre du rack est doté d'accessoires réglables qui permettent de l'encastrer dans le boîtier de montage. Les modules sont montés verticalement et fermement fixés au châssis. Chaque emplacement dispose de son propre connecteur électrique intégré sur un bus d'alimentation. Le rack dispose de deux entrées 12V DC pour l'alimentation, l'une pour l'alimentation primaire, l'autre pour l'alimentation de secours redondante. Les voyants d'alimentation primaire et redondante sont situés sur le panneau avant, ainsi que les connexions GPI pour les alarmes de défaillance de l'alimentation. Les blocs d'alimentation RPS A100 doivent être commandés séparément.
Le RFR 1200 peut accueillir des modules de petit et de grand format, à l'exception des modules OCM, OSP, OTR 1441, OTR 1442, OTR 1A41 ou OTR 1A42. Notez que si un grand module est installé, 3U d'espace seront nécessaires dans le rack.
Bien que le cadre puisse accueillir tous les Yellobriks, il est idéalement adapté aux convertisseurs de fibre Yellobrik, qui sont généralement utilisés en plus grand nombre. Les connexions fibre sont à l'avant et la connexion cuivre SDI à l'arrière. Un espace est laissé libre sur un côté pour acheminer les boucles de fibre de l'avant à l'arrière. Les LED d'activité RX et TX pour les connexions fibre des modules sont clairement visibles de l'avant lorsque les modules sont installés. Dimensions : montage en rack 1U, profondeur 145 mm. Lorsqu'il est équipé des modules les plus grands, l'ensemble occupe au total 3U d'espace dans le rack. Poids : 1,6 kg, sans modules ni alimentation.
RFR 1018 - Châssis pour rack 0.5U pour modules fibre optique passifs
Le châssis de montage RFR 1018 est conçu pour recevoir des combinaisons de un ou deux modules OCM 9 canaux fibre optique MUX/DEMUX, jusqu'à quatre modules OCM quatre canaux ou jusqu'à quatre splitters fibre optique passifs Yellobrik. Il offre une plateforme sécurisée pour toute installation en rack standard 19 pouces. Les modules sont facilement placés par l'avant puis retenus de manière fiable à l'aide d'une vis papillon.
En le combinant avec le châssis RFR 1000, pouvant accepter jusqu'à 14 Yellobrik fibre optique, on obtient un système CWDM à 18 canaux totalement modulable dans un espace rack de 1,5U.
RPS A100-EU, RPS A100-UK - Alimentation secteur pour châssis de montage en rack
Le châssis RFR 1000-1 est livré SANS adaptateur secteur. Un adaptateur externe RPS A100 permet d'alimenter toute combinaison de Yellowbrik. Une deuxième unité peut être employée pour offrir une alimentation redondante. Le RPS A100 est doté d'une entrée IEC avec un cordon terminé d'une fiche EU ou UK. Le cordon CC est captif. Alimentation : CA 100-240V, 50-60Hz, inférieur ou égal à 2A. Dimensions : 137 x 59 x 34mm, sans cordon.
Tous les Yellobrix (sauf le MUX passif et les modules splitter/conbineur) sont livrés en standard avec un adaptateur secteur RPS 1001 universel. D'autres adaptateurs secteurs sont disponibles séparément.
Le RPS 1001 permet d'alimenter un module Yellobrik. Il est livré avec fiches secteurs interchangeables UK, EU et australiennes. Alimentation : CA 100-240V, 50-60Hz. Sortie : CA 10-15Vm 1,5A max. Dimensions : 68 x 46 x 38mm, sans cordon ni contacts secteur.
Le RPS 1003 permet d'alimenter un module Yellobrik. Il dispose d'une entrée secteur IEC pour le branchement d'un cordon secteur adapté disponible séparément. Le cordon d'alimentation CC est captif. Alimentation : CA 100-240V, 47-63Hz. Sortie : 12V, 1,5A max. Dimensions : 90 x 35 x 35mm, sans cordon.
P-TAP 1000, XLR-1000 - Câbles pour adaptateur secteur

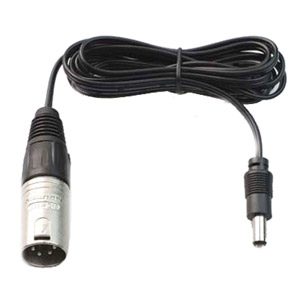

Les deux relient un unique module Yellobrik à une source CC 12 V, et ont une longueur de 1,8 m, l'un avec un connecteur P-tap pour raccordement à la source 12 V, l'autre avec une XLR 4 points mâle.
