Coles Electroacoustics est un célèbre fabricant expérimenté de capteurs électroacoustiques. Les micros légendaires de la gamme Coles sont le 4038 de studio à ruban, et microphones de proximité 4104 et 4115.
Microphone de studio à ruban en aluminium utilisant la technologie magnétique des microphones 4040 et 4050. Ce microphone bidirectionnel a une réponse en fréquence "exceptionnellement plate" de 50 à 20 000 Hz. Le 4030L a une sensibilité de -67dB (W.R.T. 1v/Pa), une impédance nominale de 300ohms, et peut être utilisé comme un élément d'une paire stéréo en configuration 'Blumlein' avec figure en huit croisée.
Dimensions (LxDe) : 125 x 70mm. Poids : 240g. Finition : Peinture émaillée noire.
Accessoires inclus : Mallette de transport, support universel réglable.
Accessoires en option : Barre stéréo 4030L pour le montage de deux microphones 4030L.
Microphone à ruban de studio, à champ bipolaire. Bande passante 30 à 15000 Hz, impédance 300 ohms. Distorsion inférieure à 1% pour une pression SPL de 125 dB. La patte de fixation dispose d’oeillets pour câble destinés aux applications avec suspension. Fiche Western Electric 4069 fournie.
Dimensions:197(h) x 83(l) x 61(p)mm. Poids 1,08 kg. Disponibles par unité ou en paire assortie.
Disponibles à l'unité ou par paires accordées
Accessoires inclus : connecteur 4069/XLR. Boîte de transport .
Accessoires en option : 4038 Support de suspension pour être fixé à un support placé plus haut. 4071 est un adaptateur complet de montage comprenant le 4070, la fiche 4069 et un câble de 150 mm terminée par une fiche XLR 3 pts mâle. Le 4072 est similaire au 4071 mais intègre une fixation antichocs.
Plus distribué

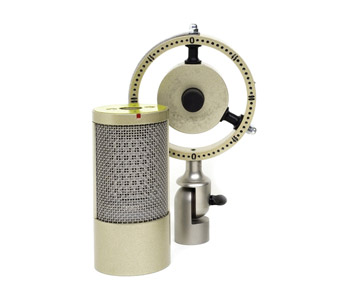

Un nouveau microphone à ruban en forme de huit de qualité studio, combinant cinquante ans de tradition avec la dernière technologie d'aimant pour produire une plus grande sortie, une réponse en fréquence plus large et aucun champ magnétique parasite discernable. L'ensemble ruban/aimant possède sa propre fixation antichoc pour le séparer du corps principal. Le microphone est doté d'une entrée XLR. La réponse en fréquence est de 30 à 20 000 Hz, l'impédance de 300 ohms, la distorsion inférieure à 1 % à 125 dB SPL et la sensibilité de -65 dB (re 1V/Pa).
Dimensions (LxDia) : 145 x 66 mm. Poids : 880g. Couleur : Émail doré.
Accessoires inclus : livré avec une mallette en plastique rigide doublée de mousse, un sac de protection en tissu doux, une monture pivotante et une sélection d'adaptateurs filetés.
Accessoires en option : 4040 Barre stéréo pour le montage de deux microphones 4040. Un support de montage stéréo est disponible séparément, ce qui permet de placer deux micros tête à tête verticalement sur un pied à n'importe quel angle entre zéro et quatre-vingt-dix degrés.
4050

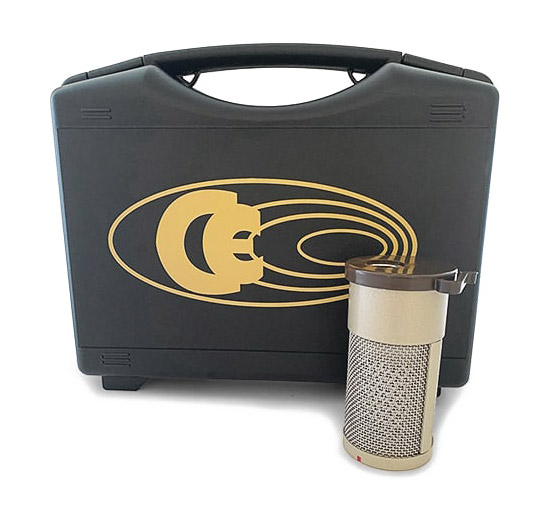

Ce microphone de studio à ruban en aluminium a été conçu pour les applications d'enregistrement critiques, pour lesquelles une réponse et des caractéristiques lisses sont requises. Les grilles sont en acier inoxydable. Avec une réponse en fréquence "exceptionnellement plate" de 30 à 20 000 Hz et une directivité bidirectionnelle, ce microphone est particulièrement homogène dans les plans de prise de son horizontal et vertical. La suspension antichoc incluse est connectée magnétiquement et est capable de supporter une paire stéréo de microphones 4050 . Le 4050 a une sensibilité de -65dB, 1V/Pa et une impédance de 300ohm.
Dimensions (LxDe) : 102.5 x 50mm. Poids : 362g. Finition : Peinture émaillée dorée.
Disponible à l'unité ou en paire assortie.
Accessoires inclus : Sac de transport doublé de mousse, sac en tissu doux et suspension antichoc 4050
Accessoires en option : Mallette de transport 4050, suspension antichoc 4050.
