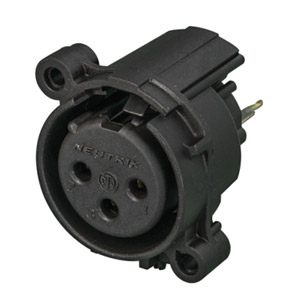

La nouvelle gamme d’embases XLR 3 points à corps plastique Neutrik. Elles ont été conçues de la plus petite taille possible pour une densité optimale (23 mm entre-axe, sauf HL et HR: 25.5 mm). La gamme se décline de la série A économique à corps plastique, à la série B à corps métal protégé des RF et à verrouillage. Les découpes et perçages sont identiques pour les embases femelles et mâles, et tous les contacts sont en plaqué or, auto-nettoyants. La fixation sur panneau, incompatible avec tout autre type Neutrik (dû à l’implantation à forte densité), s’effectue par vis autotaraudeuses, type PT, au pas de 2.9 x 1.06 (DIN7990), code produit 40-927 (tête plate par 100 pièces) et 40-932 (tête fraisé).
Quatre orientations de contacts circuit imprimé possibles. Les types latéraux permettent une fixation au C.I. sur le côté, à droite ou à gauche, comme par exemple, sur une tranche de console.
| V |
C.I. vertical, pins droites. |
| H |
C.I. horizontal, pins coudées. |
| HL |
C.I. latéral, à gauche. |
| HR |
C.I. latéral, à droite. |
| Y |
Connexion IDC. |
Plusieurs options pour le connecteur femelle, identifié par les numéros et lettres en suffixe :
| sans suffixe |
Sans masse de châssis/corps |
| 1 |
Broche 1 directement connectée à la masse du châssis et du corps. |
| 2 |
Broche 1 isolée de la masse du châssis et du corps. Masse séparée sur corps et sur châssis. |
| -0 |
Sans verrou, uniquement un ressort de maintien. |
| -SW |
Equipé d'un commutateur inverseur activé lors de l'insertion d'un connecteur (3 broches séparées - N/Om N/C, commun) |
Plusieurs options pour le connecteur mâle, identifié par les numéros et lettres en suffixe :
| sans suffixe |
Broche 1 isolée de la masse du châssis et du corps. Masse séparée sur corps et sur châssis. |
| -0 |
Broche 1 isolée de la masse du châssis et du corps. Masse séparée sur corps. |
| -SW |
Equipé d'un commutateur inverseur activé lors de l'insertion d'un connecteur (3 broches séparées - N/Om N/C, commun) |
Des étiquettes colorées sont disponibles pour les connecteurs 4 et 5 broches femelles, NON adaptées aux connecteurs 3 broches de série A.
Note : il est à remarquer que les modèles A permettent un grand nombre de combinaisons. D’autres combinaisons peuvent être fabriquées sur demande mais seront sujettes à une quantité minimale de commande.
